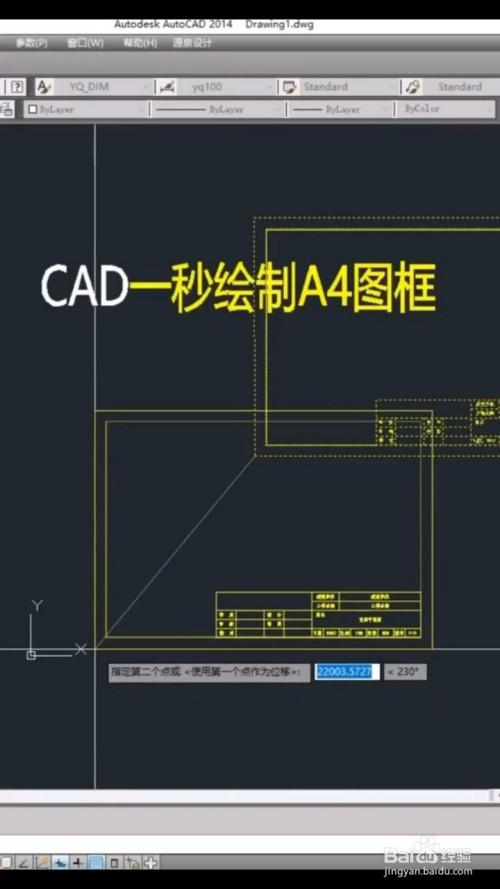

在AutoCAD中繪制圖紙邊框是一個基本的技能，它是創建和編輯CAD圖紙的第一步。下面將介紹如何在AutoCAD中繪制圖紙邊框的步驟。
第一步是打開AutoCAD軟件并創建一個新的繪圖文件。在AutoCAD的界面中，選擇“新建”或使用快捷鍵“Ctrl+N”打開一個新的繪圖文件。
第二步是繪制邊框的外框線。在AutoCAD中，使用“直線”工具可以繪制直線。點擊“直線”圖標或使用快捷鍵“L”來選擇直線工具。
然后在繪圖界面中，點擊鼠標左鍵選擇邊框的一個角點位置，并在繪圖界面中按下鼠標左鍵并拖動鼠標來繪制邊框的邊緣線。繪制邊框的外框線可以根據需要選擇不同的線型和線寬。

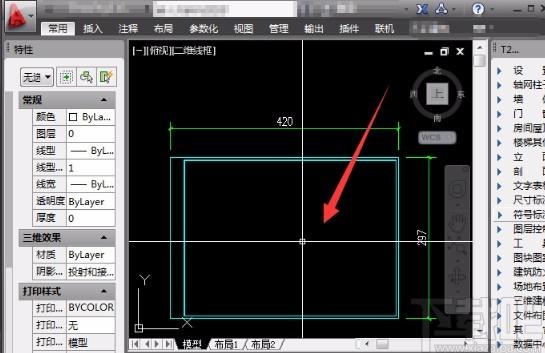

第三步是繪制邊框的內框線。在AutoCAD中，使用“偏移”工具可以繪制平行線。點擊“偏移”圖標或使用快捷鍵“O”來選擇偏移工具。
然后在繪圖界面中，點擊鼠標左鍵選擇邊框的外框線上一條邊的一個端點，并根據需要定義偏移距離，按下鼠標左鍵并拖動鼠標來繪制邊框的內框線。繪制內框線時，可以選擇與外框線平行的線型和線寬。
第四步是標注邊框的尺寸和標題。在AutoCAD中，使用“文本”工具可以添加文本。點擊“文本”圖標或使用快捷鍵“T”來選擇文本工具。
然后在繪圖界面中，點擊鼠標左鍵選擇邊框內的一個位置，并在彈出的文本編輯框中輸入邊框的尺寸和標題。可以通過選擇字體、字號、顏色等選項來設置文本的樣式。
完成以上步驟后，你就成功地在AutoCAD中繪制了圖紙的邊框。你可以根據需要保存和打印這個繪圖文件，或者在其基礎上繼續繪制其他繪圖內容。
