Revit嵌套族的原理及注意事項

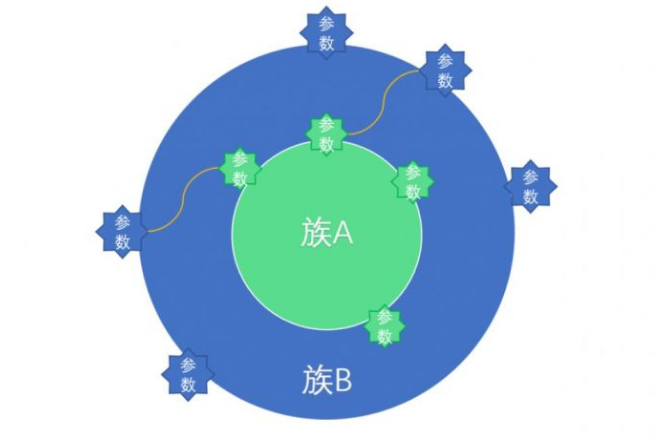

嵌套族在Revit項目中的使用頻率也是比較高的，所謂嵌套，就在用一個新的族來承載原有族，并將原有族的參數用現有族中的參數表現出來，用一張圖來說明。

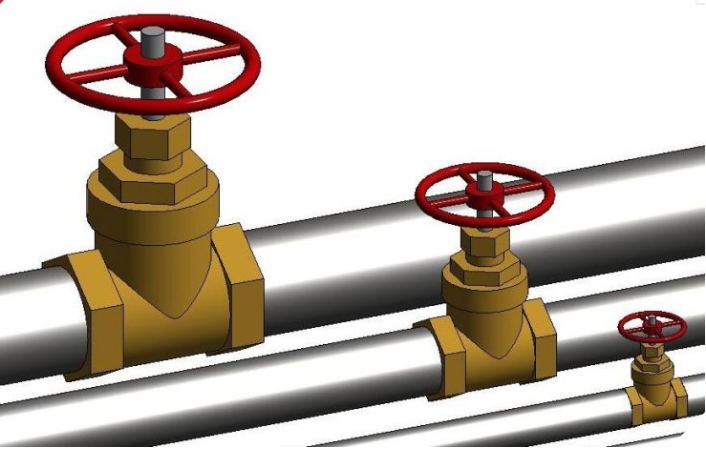

族B承載了族A，也就說族B現在是個嵌套族，并且族A的某些參數用族B的參數表達出來了，當然，族A也可以再承載其他族，參數關系層層表達，都是沒有問題的，在族B中承載多個族也是沒有問題的。我們之前做過的參變閘閥就是一個嵌套族。
閥體是一部分，手柄又是一部分，然后兩部分共同組成了一個閥門族。
那么，嵌套族再制作過程中需要注意哪些東西呢？
1.關聯族參數

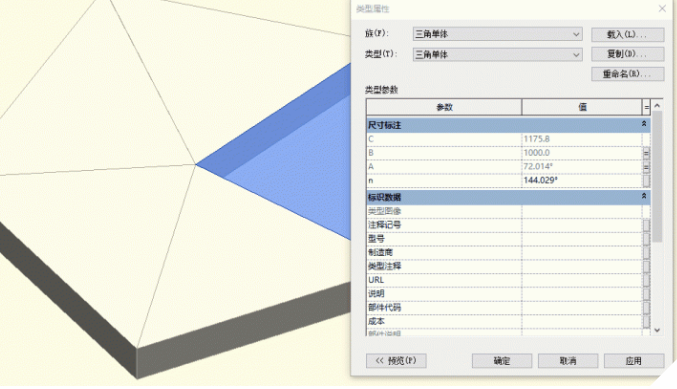

被承載族（族A）的參數無論是實例參數還是類型參數在承載族（族B）中都可以重新設置，參數即可關聯既有參數也可新建參數。但是參數必須單位一致。
2.被承載族的使用
被承載族（族A）在入到承載族中，可以載入一個，也可載入多個，如果是實例參數的話還可對多個組的實例參數設置不同的關聯參數。
3.被承載族（族A）可用的編輯功能

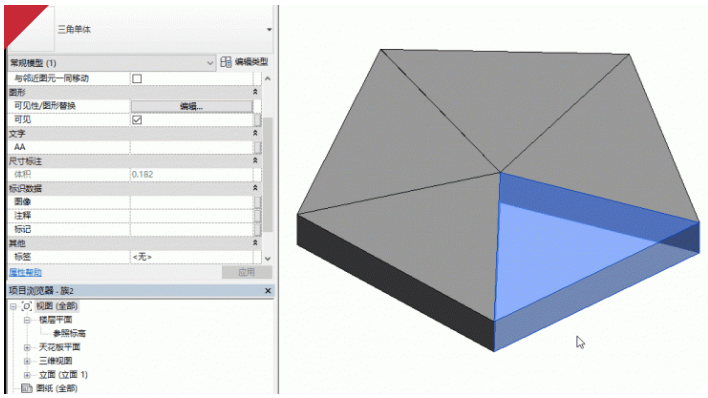

被承載族可以使用基本圖元可能的大部分功能，比如整列、對齊、鎖定、旋轉等。大家在制作的過程中注意它們之間的物理和數學關系即可。
來源：BIM二狗子
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
