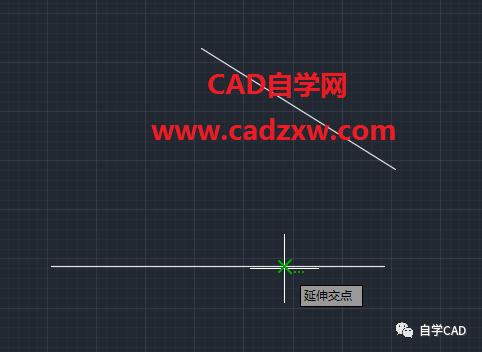

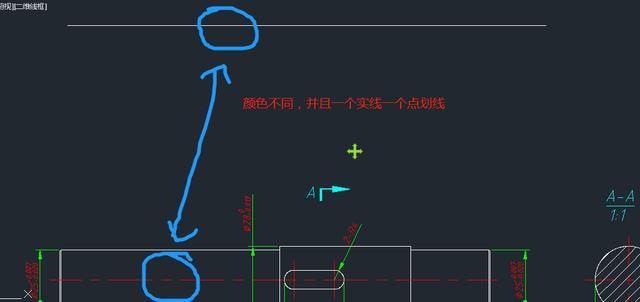

本文將介紹如何使用CAD軟件將兩條線合并為一條線。在CAD設計中，經常會遇到需要將多個線段合并為一個線段的情況。這種操作既可以簡化設計，也可以減少文件大小，提高繪圖的效率。
步驟一：選擇需要合并的線段
在CAD軟件中，選擇需要合并的兩條線段。可以使用鼠標點擊每條線段，也可以使用選擇工具框選兩條線段。選中的線段會被高亮顯示。
步驟二：使用“合并”命令
在CAD軟件的命令窗口或菜單欄中，找到“合并”命令。這個命令通常可以在編輯或修改菜單中找到。點擊“合并”命令后，CAD軟件將自動將選中的線段進行合并。
步驟三：設置合并的選項
在合并命令執行后，CAD軟件可能會彈出一個對話框，要求設置合并的選項。這些選項包括合并模式、合并容差等。根據實際需求進行選擇和設置。
步驟四：確認合并結果
在完成合并操作后，需要確認合并的結果是否符合預期。可以使用放大鏡工具放大合并的線段進行細節的觀察，確保線段沒有斷裂或重疊。
步驟五：保存合并后的文件
如果合并的結果符合預期，可以將文件保存下來。在保存文件時，建議使用不同的文件名，以防止原始文件的損壞。
注意事項：
1. 在進行合并操作前，建議備份原始文件，以防止意外情況的發生。
2. 在合并多個線段時，要考慮線段的連接關系和方向性。
3. 如果線段的數量較多或存在復雜的連接關系，可以使用CAD軟件的自動合并功能來簡化操作。
總結來說，CAD軟件提供了合并線段的功能，通過選擇需要合并的線段，使用合并命令，并設置合并的選項，可以將多個線段合并為一個線段。這種操作有助于簡化設計、減少文件大小和提高繪圖效率。
