本文將分享CAD繪制虛線的技巧與方法。在CAD軟件中，繪制虛線是一個常見且必要的操作。虛線常用于表示隱藏的邊緣、構造線、標注尺寸線等。正確使用虛線能夠更清晰地展示設計圖紙，并提高設計效果。在接下來的內容中，我們將介紹幾種常用的繪制虛線的技巧與方法。
1. 使用虛線命令
在CAD軟件中，一般都會提供虛線命令，通過該命令可以很方便地繪制出各種樣式的虛線。首先選擇繪圖工具欄上的虛線命令（通常顯示為一條虛線的圖標），然后按照系統要求輸入虛線的類型、長度、間距等參數即可繪制出所需的虛線。
2. 自定義虛線樣式
除了使用CAD軟件提供的默認虛線樣式，我們還可以自定義虛線樣式，以滿足特定設計需求。要自定義虛線樣式，可以參考以下步驟：
步驟1：打開CAD軟件，進入圖層管理器（通常在繪圖工具欄上），選擇一個圖層。
步驟2：在圖層管理器中，選擇“虛線”選項，并點擊“新建虛線類型”按鈕。
步驟3：在彈出的窗口中，輸入虛線的名稱，并選擇虛線的樣式（可以選擇CAD軟件提供的樣式，也可以自定義樣式）。
步驟4：在“元素類型”欄中，選擇要繪制虛線的元素類型，如線段、多段線等。
步驟5：在“虛線定義”欄中，點擊“新建”按鈕，并按照系統要求輸入虛線的長度、間距等參數。
步驟6：點擊“確定”按鈕，保存自定義的虛線樣式。
3. 使用分段線實現虛線效果
如果CAD軟件沒有提供虛線命令或者想要實現更復雜的虛線效果，可以考慮使用分段線來繪制虛線。分段線是由一系列短線段組成的，通過控制線段之間的間距和長度，可以實現各種樣式的虛線。要使用分段線繪制虛線，可以參考以下步驟：
步驟1：選擇繪圖工具欄上的“畫線”命令（通常顯示為一條直線的圖標）。
步驟2：按照系統要求選擇一個起點。
步驟3：按照系統要求選擇一個終點。
步驟4：在彈出的窗口中，選擇“分段線”選項。
步驟5：按照系統要求輸入分段線的長度、間距等參數。
步驟6：點擊“確定”按鈕，繪制出所需的虛線。
4. 調整虛線顯示效果
在CAD軟件中，我們可以通過調整虛線的顏色、線寬等參數，改變虛線的顯示效果。要調整虛線的顯示效果，可以參考以下步驟：
步驟1：選擇繪圖工具欄上的“屬性”命令（通常顯示為一只畫筆的圖標）。
步驟2：按照系統要求選擇要調整虛線顯示效果的對象。

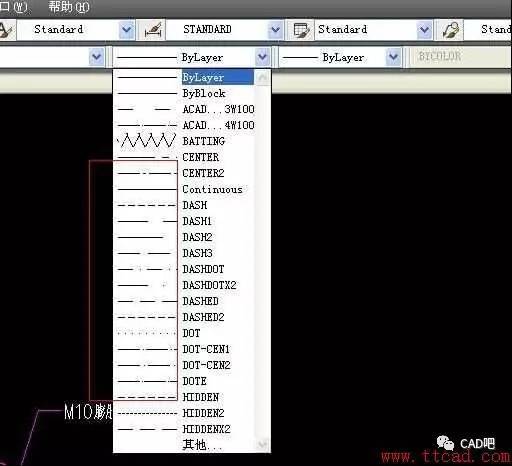

步驟3：在彈出的窗口中，選擇“線型”選項，并選擇一個虛線樣式。
步驟4：在窗口中，可以調整虛線的顏色、線寬等參數。
步驟5：點擊“確定”按鈕，應用所做的修改。
以上就是CAD繪制虛線的一些常用技巧與方法。通過正確運用這些技巧與方法，我們可以更高效地繪制出各種虛線，提高設計質量與效率。
