本文將詳細介紹如何取消CAD矩形線寬。在CAD設計中，線寬是一個十分重要的概念，它定義了繪圖中各個元素的線寬尺寸。然而，在某些情況下，我們可能希望取消特定元素的線寬，以便更好地展示或編輯圖形。接下來，我們將分享一些簡單的方法，以幫助您取消CAD矩形線寬。
方法一：使用“PlineJoin”命令
第一種方法是通過使用“PlineJoin”命令來取消CAD矩形線寬。這個命令可以更改CAD中多段線對象的連接方式，從而影響線寬的表現形式。具體步驟如下：
- 在CAD中打開您的繪圖文件。
- 選擇要取消線寬的矩形對象。
- 輸入“PlineJoin”命令并按下回車鍵。
- 在命令行中選擇“0”選項，表示取消線寬。
- 按下回車鍵確認選擇。
- 完成后，您將看到選中的矩形對象的線寬已被取消。
方法二：使用“Properties”命令
第二種方法是通過使用“Properties”命令來取消CAD矩形線寬。這個命令可以查看和更改CAD中對象的屬性，包括線寬。具體步驟如下：
- 在CAD中打開您的繪圖文件。
- 選擇要取消線寬的矩形對象。
- 輸入“Properties”命令并按下回車鍵。
- 在彈出的屬性窗口中，找到“線寬”屬性。
- 將“線寬”屬性的值設為“0”，表示取消線寬。
- 點擊窗口底部的“確定”按鈕保存更改。
- 完成后，您將看到選中的矩形對象的線寬已被取消。

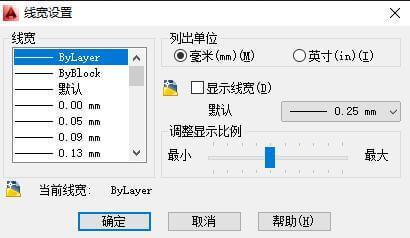

方法三：使用“Lineweight”選項
第三種方法是通過使用“Lineweight”選項來取消CAD矩形線寬。這個選項可以設置CAD中線寬的默認值，從而影響所有對象的線寬表現形式。具體步驟如下：
- 在CAD中打開您的繪圖文件。
- 輸入“Lineweight”命令并按下回車鍵。
- 在彈出的選項窗口中，找到“當前”選項卡。
- 將“當前”選項卡中的“線重”值設為“默認”。
- 點擊窗口底部的“應用”按鈕保存更改。
- 點擊窗口右上角的“關閉”按鈕關閉選項窗口。
- 完成后，您將看到所有對象的線寬都被取消，包括矩形對象。
總之，以上介紹了三種簡單的方法來取消CAD矩形線寬。您可以根據需要選擇適合您的方法，并根據步驟操作。通過取消線寬，您可以更好地展示或編輯CAD圖形，提高設計效率。
