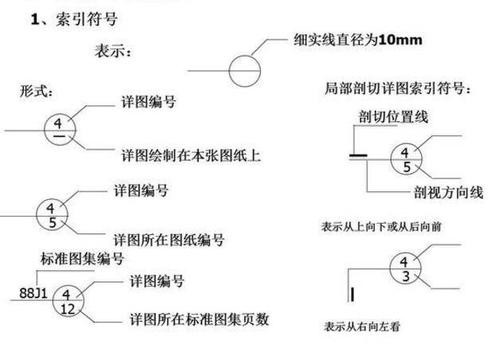

在CAD（計算機輔助設計）領域中，圖紙索引符號是一種用于表示圖紙內容和屬性的符號。它們被用于圖紙上的特定位置，以提供關于圖紙的重要信息。每個符號都有其獨特的含義，可以幫助設計師和其他相關人員輕松地理解和解釋圖紙。

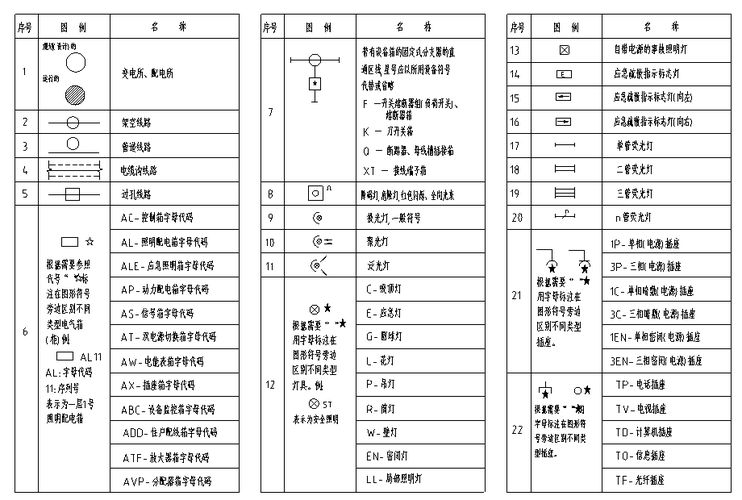

圖紙索引符號的意義可以根據其具體的形狀、顏色和圖案來解釋。以下是一些常見的CAD圖紙索引符號及其含義：
1. 圓形符號：表示關鍵點或特定位置的標記。這些位置可能是設備、接口、連接點或其他重要的元素。
2. 方形符號：用于標記文件、文件夾或其他與項目相關的文檔。這些符號通常用于圖紙索引表中，以指示相關文件的位置和名稱。
3. 箭頭符號：表示物體或裝配體之間的連接。箭頭的方向可以用于指示連接的方向，從而提供更清晰的理解。
4. 直線符號：用于表示實際尺寸、長度或距離。這些符號通常與尺寸標注一起使用，以便準確地描述圖紙上對象的大小。
5. 橢圓形符號：用于標記旋轉部件或活動部件的活動軸。這些符號可以幫助設計師確定部件的軸線方向。
6. 文字符號：用于標示與圖紙相關的文字信息，如標題、標簽、比例尺等。這些符號通常使用字母、數字或特殊字符來表達不同的含義。
通過正確使用CAD圖紙索引符號，設計師和其他相關人員可以更輕松地理解和解釋圖紙。這些符號提供了一種清晰、統一的方式來傳達圖紙的重要信息，從而提高了工作效率和準確性。
