CAD教程 | 如何在CAD中設置虛線線型？

發布于：2024-11-17 13:10:01

首頁/技術分享/CAD

1797

BIM中文網

如何在CAD中設置虛線線型？

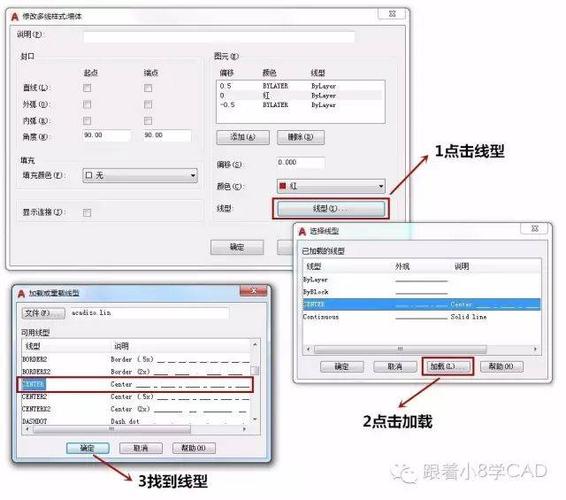

在CAD軟件中，設置虛線線型是非常常見的操作，它可以幫助我們在繪圖過程中，清晰地表達出不同元素之間的關系和特定的設計意圖。虛線線型通常被用于表示隱藏線、構造線或者特定的標記線。下面是一些在CAD中設置虛線線型的簡單步驟：1. 打開CAD軟件，并選擇需要設置虛線線型的圖層。在CAD軟件中，我們可以通過圖層的方式來對不同的元素進行分類和管理。對于需要設置虛線線型的元素，我們可以選擇對應的圖層進行設置。2. 打開線型管理器。線型管理器是CAD軟件中專門用于管理各種線型的工具。在CAD軟件中，我們可以通過打開線型管理器來查看和編輯已有的線型，或者創建新的線型。3. 創建或編輯虛線線型。在線型管理器中，我們可以選擇創建一個新的線型，或者編輯已有的線型以實現我們想要的虛線效果。選擇一個線型，并點擊編輯按鈕，進入線型編輯模式。4. 設置線型的模式。在線型編輯模式下，我們可以設置線型的模式，包括實線、虛線、點線等。對于虛線線型，我們可以選擇虛線模式，并設置虛線的間隔和長度。這些參數可以根據實際需求進行調整。5. 保存線型設置。完成線型的編輯之后，我們需要將其保存到CAD軟件中，以便在繪圖過程中使用。在線型管理器中，點擊保存按鈕，并為線型設置一個有意義的名稱。6. 將線型應用到圖層。完成線型的設置之后，我們需要將其應用到需要設置虛線線型的圖層。在圖層管理器中，選擇對應的圖層，將線型設置為剛剛保存的虛線線型。通過以上步驟，我們就可以在CAD中成功設置虛線線型了。在繪圖過程中，我們可以選擇所需的圖層，并使用虛線線型來繪制隱藏線、構造線或特定的標記線。這樣，在圖紙上，我們就可以清晰地表達出不同元素之間的關系和特定的設計意圖。
