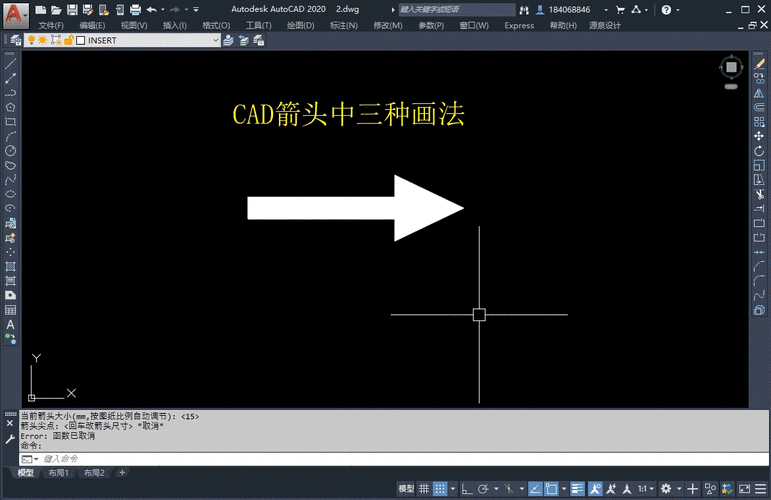

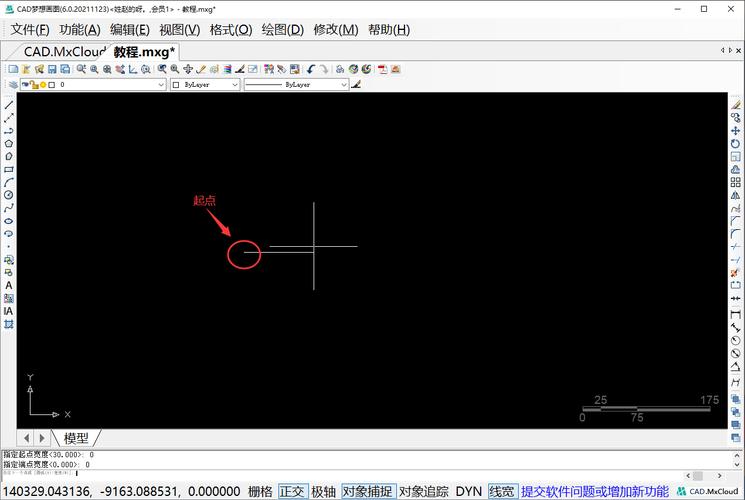

在CAD軟件中,箭頭標注是一種常見的圖形標記方法,能夠方便地指示特定位置、尺寸或方向。通過設置CAD中的箭頭標注,用戶可以更加準確地描述圖紙中的要素和細節。

首先,要設置箭頭標注,需要選擇適當的箭頭樣式。CAD軟件通常提供多種箭頭樣式,如實線箭頭、虛線箭頭、帶點箭頭等。用戶可以根據具體需求選擇合適的箭頭樣式。
其次,確定箭頭標注的尺寸。CAD軟件允許用戶自定義箭頭標注的尺寸,可以根據圖紙比例或需要突出顯示的要素進行調整。通常,箭頭標注的尺寸應該明確且易于識別,以確保圖紙的可讀性。
此外,為了提高標注的準確性和清晰度,用戶還可以添加文本說明。在CAD軟件中,可以在箭頭標注的附近添加文本,用于解釋標注的含義、尺寸或其他相關信息。文本說明的字體和大小也可以根據需要進行調整,以確保其可讀性。
最后,為了保持整潔的圖紙布局,用戶可以設置箭頭標注的顯示方式。CAD軟件通常提供多種顯示選項,如在標注線上方、下方或標注線上方和下方同時顯示箭頭等。用戶可以根據圖紙的具體要求選擇合適的顯示方式。

總之,通過合適的箭頭樣式、尺寸、文本說明和顯示方式,設置CAD中的箭頭標注能夠更好地表達圖紙中的信息,提高設計和交流的準確性和效率。
