繪制箭頭指示線是CAD繪圖中常見的一項任務。箭頭指示線通常用于標記和指示特定的位置、方向或者運動。下面將介紹如何使用CAD繪圖軟件來繪制箭頭指示線。
首先，打開CAD繪圖軟件并創建一個新的繪圖文件。選擇繪圖工具欄上的“直線”命令，或按下快捷鍵“L”，以繪制箭頭指示線的直線部分。
在CAD繪圖軟件的命令行中，輸入“arrow”命令，或者在繪圖工具欄上找到并點擊“箭頭”按鈕。這將打開箭頭指示線的繪制選項。
在箭頭指示線的繪制選項中，可以選擇箭頭的樣式、大小和角度。CAD繪圖軟件通常提供了多種不同的箭頭樣式供選擇。可以根據需要選擇合適的箭頭樣式。

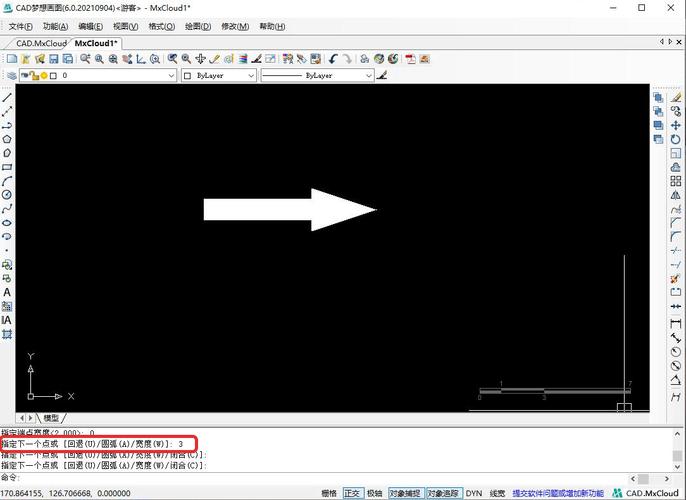

繪制箭頭指示線的第一步是繪制直線部分。在CAD繪圖界面中選擇起始點和終止點，這將確定箭頭指示線的長度和方向。在選擇終止點之后，按下Enter鍵確認直線的繪制。
接下來，在CAD繪圖界面中選擇箭頭的終點。這將決定箭頭的朝向和角度。在選擇終點之后，按下Enter鍵確認箭頭的繪制。
完成箭頭指示線的繪制后，可以根據需要對其進行調整和修改。可以使用CAD繪圖軟件提供的編輯工具來移動、縮放或旋轉箭頭指示線。
繪制箭頭指示線是CAD繪圖中常見的一項任務。通過熟練掌握CAD繪圖軟件的繪圖工具和相關命令，可以輕松地繪制各種形狀和樣式的箭頭指示線。
