    AutoCAD Plant 3d 如何為位號格式定義自增長字段?

    發布于:2014-07-16 16:21:40

    在很多時候我們需要為位號格式增加一些自增長的字段,比如閥門的編號,設備的編號,而不是每次都需要手動的去輸入!

    以下步驟可以幫你完成你的 想法:

    1、在功能區上,依次單擊“常用”選項卡 “項目”面板 “項目管理器”“項目設置”

    2、在“項目設置”樹狀圖中,展開“Plant 3D DWG 設置”。

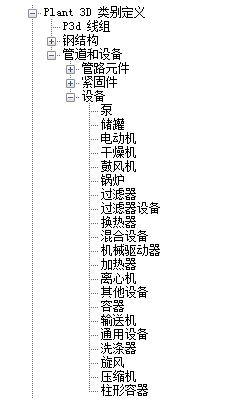

    3、繼續展開該列表,直至找到某個 Plant 3D 對象類別定義(例如:“管道和設備”“設備”)并單擊。

    4、在“類別設置”窗格上的“位號格式”下,單擊“新建”。

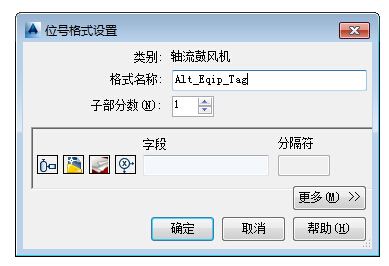

    5、在“位號格式設置”對話框中,執行以下操作:

    • 在“格式名稱”框中,輸入新格式的名稱(例如:“Alt_Equip_Tag”)。
    • 在“子部分數”框中,輸入一個數字,或者單擊箭頭,直至所需的子部分數出現。
    • 單擊“表達式”圖標(該行中的最后一個圖標)。

    6、在“定義表達式”對話框中,執行以下操作:

    • 在“自動生成”下,選中“自動生成表達式”復選框。根據需要單擊“項目字段”(或“圖形字段”)。
    • 單擊“項目”圖標。

    7、在“選擇項目自動生成特性”對話框中,單擊“新建”。

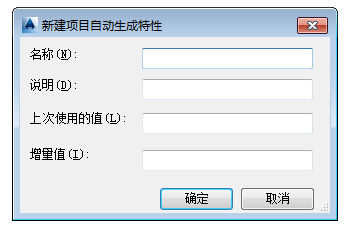

    8、在“新建項目自動生成特性”對話框中,執行以下操作:

    • 在“名稱”框中,輸入新特性的名稱。
    • 在“說明”框中,輸入新特性的說明。
    • 在“上次使用的值”框中,輸入要用作新特性的最后一個值的值。
    • 在“增量值”框中,輸入新特性的增量值。

    9、單擊“確定”,直至所有打開的對話框關閉。
