【標題：Dynamo | 橋梁建模利器之Bridge節點包（下） 來源：驛道BIM 原創： LWH】

今天我們接著上一篇介紹Bridge節點包剩下的節點，首先簡單回顧下上一篇介紹的節點：
01_SplineFromExcel節點（從Excel表格數據生成路線）
02_TangentAndCoordinateSystem（獲取切線坐標系）
03_Loft（放置多個輪廓族并放樣生成實體）
03_sweep節點（放置輪廓族并給定路徑掃略生成實體）
04_Loft1Parameters（放置多個參數化的輪廓族并放樣生成實體）
05_Loft2Parameters、06_Loft3Parameters、07_Loft4Parameters、08_Loft5Parameters節點
這些節點與04_Loft1Parameters節點功能類似，只是04_Loft1Parameters節點只能調整一個族參數，這幾個節點分別可以調整2、3、4、5個族參數。
09_StationPlane節點（按樁號獲取垂直于路線的平面）

接下來進入Bridge節點包剩下的節點介紹
10_TrimBody（裁剪體）這個節點可以用（傾斜的）平面修剪實體，可用來對主梁或護欄進行分段處理。

輸入端Plane連接剪切平面
輸入端Spline連接路線
輸入端CBplaneoffset連接平面偏移值
輸入端Geometry連接被剪切實體、
輸入端CBside為程序輔助值（使用默認即可）
輸入端CBUnderCutAngle連接平面傾斜角度
輸出端Geometry為切分后的實體
輸出端Spline為路線

11_SectionElevation斷面高程這個節點可以在特定樁號處創建具有特定角度的橫斷面，并為橫斷面的頂點添加高程文本
輸入端Geometry連接需要創建橫斷面的幾何體
輸入端Spline連接路線
輸入端CBstation為斷面樁號
輸入端CBAngle為斷面旋轉角度
輸入端CBdecimals獲取的高程值精度
輸出端Text為高程文本
輸出端Curves為橫斷面輪廓線
輸出端Points橫斷面輪廓線的頂點

12_SectionElevationLabel斷面高程標簽這個節點功能與11_SectionElevation斷面高程節點類似，在11號節點的基礎上做了擴展功能，可以在斷面頂點處放置一個標簽族并設定參數為高程值

輸入端Geometry連接需要創建橫斷面的幾何體
輸入端Spline連接路線
輸入端CBstation連接斷面樁號
輸入端CBAngle連接斷面旋轉角度
輸入端CBdecimals為獲取的高程值精度
輸入端CB”parameter name”連接標簽族的參數名
輸入端LIB family types連接標簽族
輸出端Elevation Labels為放置的標簽族
輸出端Section Curves為橫斷面輪廓線
13_FaceElevationLabel面的高程標簽這個節點可以讓用戶在revit中選擇一個面，并為面的頂點添加高程標簽。

輸入端LIB select face連接需要添加高程的面
輸入端LIB family types連接標簽族
輸入端CBdecimals為獲取的高程值精度
輸入端CB”parameter name”連接標簽族的參數名
輸出端Elevation Labels為放置的標簽族
14_HandrailConstructor欄桿構造器這個節點可以使用自適應族創建欄桿

輸入端LIB select edge連接路線
輸入端LIB select face連接橋面
輸入端CBOffsetStart為護欄放置起點距給定線路起點的距離
輸入端CBOffsetEnd為護欄放置終點距給定線路終點的距離
輸入端CBAlignmentOffset為護欄距路線的偏移距離
輸入端CBdMaxPanelLength為護欄的單位長度
輸入端LIB Family Types Panel連接護欄自適應族（兩點驅動）
輸入端LIB Family Types End post連接護欄族（單點驅動）
輸出端Pail Alignment為護欄放置線
輸出端Panel為放置的護欄族（兩點驅動）
輸出端End post為放置的護欄族（單點驅動）
15_SectionLines剖面線這個節點可以創建一個或多個revit實例和參考平面的剖面線，以及剖面線的頂點

輸入端LIB_ SelectModelElement_Geometry連接revit實例
輸入端LIB_ SelectModelElement_Geometry_ReferencePlane參考平面
輸出端Curves為剖面線
輸出端Points為剖面線頂點

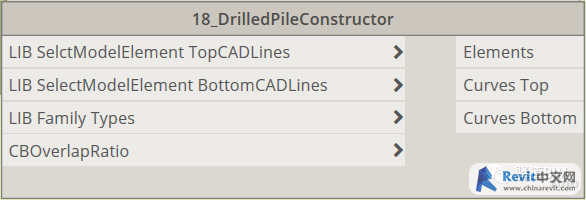

剩下的16_Recursion、17_UnrolledSection和18_DrilledPileConstructor節點就不太常用了，小編工作中也從未用到過

而且這幾個節點的內部構造非常復雜，這里可以貼上一張節點內部圖大家感受一下，反正小編試著運行了幾次，電腦每次都被搞崩掉，如果有好奇心巨強的同學想試一下的話，小編只能友情提醒你：道路千萬條，安全第一條，備份不規范，一天都白干
