本帖最后由 中文網小編 于 2019-7-4 09:32 編輯

學習Dynamo有一段時間了，最近整理了下自己的筆記，分享一些給初學者，做個備忘吧！（PS：很多資料網上都能搜到，我僅僅是收集整理下筆記，分享給大家）

今天先簡單介紹下Dynamo，后續會逐步深入。

首先我們來了解一下 Dynamo、Dynamo Player、Dynamo Sandbox與Dynamo Studio的區別：

1、Dynamo是免費插件，可以鏈接在圖形類主程序（AutoCAD、Maya等）上運行，實現各個軟件平臺間的信息以及數據交互。

附加在圖形類軟件上時，需要設計針對主程序圖形類實體的節點庫。

Dynamo以前也是Revit的插件，現在已經集成為Revit內置的可視化編程工具，可輔助快速實現參數化設計、數據管理以及性能分析。

2、Dynamo Player是Dynamo的自動執行器，自Revit2017.1開始內置提供。

Dynamo Player可以不打開Dynamo界面而直接自動執行DYN文件，從而實現插件式運行。不過目前Dynamo內的節點尚無法實現真正的用戶交互界面的設計及驅動，需要預先在DYN文件內指定（如選中Revit構件）才能保證DYN文件直接執行。否則唯有通過Data-Shapes等軟件包來構造一個簡易的用戶交互對話框界面來實現實時選擇、指定。

3、Dynamo Sandbox是插件的沙盒程序，可以在沒有鏈接主程序的支持下輕量運行。但是與主程序相關的節點均不可用，同時因?yàn)槿狈χ鞒绦蛱峁┑膱D形顯示驅動，圖形顯示往往有問題。

Dynamo Sandbox可以當成是Dynamo程序的代碼瀏覽器，不需要打開龐大的應用程序再激活Dynamo，就能直接快速地看到程序內的節點及其鏈接關系。

4、Dynamo Studio是需要獨立注冊的軟件，可以脫離主程序運行，同時也是Autodesk一切基于WEB的Dynamo服務的基礎。

Dynamo早期版本在“附加模塊”菜單，Revit 2017開始內置Dynamo，在“管理”菜單下。

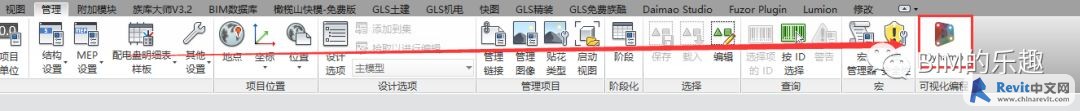

Dynamo在Ribbon菜單的位置如圖：

Dynamo軟件包的安裝：

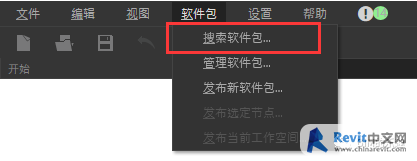

默認可用通過在線搜索軟件包并進行安裝

若聯機安裝軟件包時提示“空路徑是非法的”，安裝時需要保持翻墻狀態

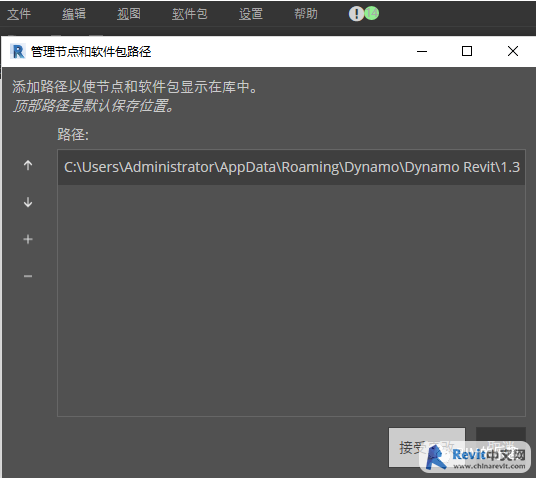

也可以從別人電腦拷貝已經下載的軟件包，復制到默認軟件包路徑即可（默認路徑，可以在設置-管理節點和軟件包路徑中看到）

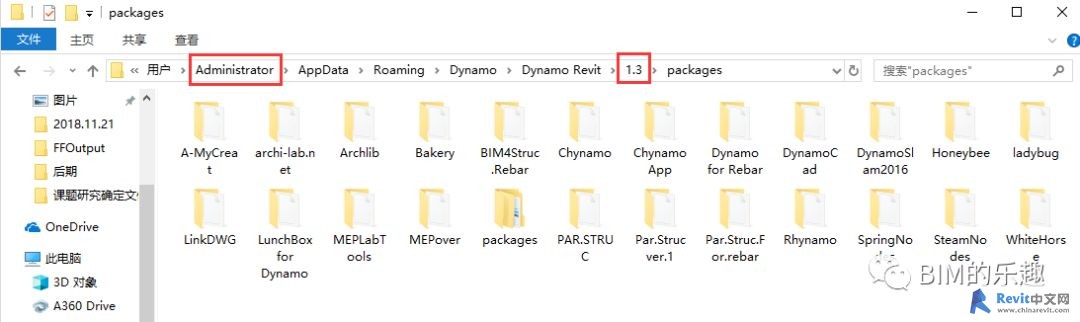

一般路徑為：C:\Users\Administrator\AppData\Roaming\Dynamo\Dynamo Revit\1.3\packages

只需把拷貝的軟件包扔到里面，重新打開Dynamo就有了。

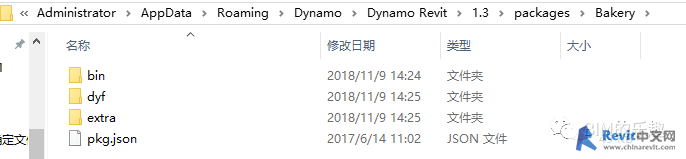

軟件包內一般包含三個目錄及一個JSON格式的配置文件。

其中的DYF目錄放置的是自定義節點文件；BIN一般放置DLL等自定義節點或者自定義節點需要調用的二進制的文件；EXTRA目錄用于放置一些說明、案例等文件。

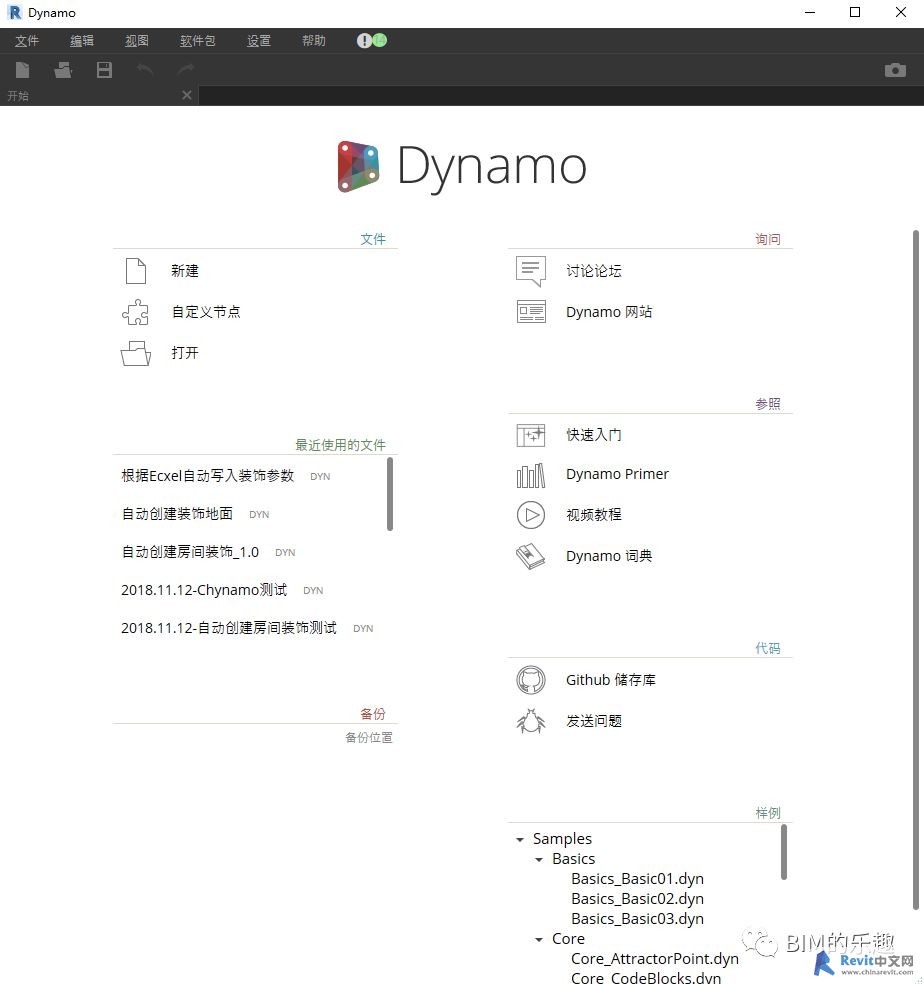

Dynamo啟動界面

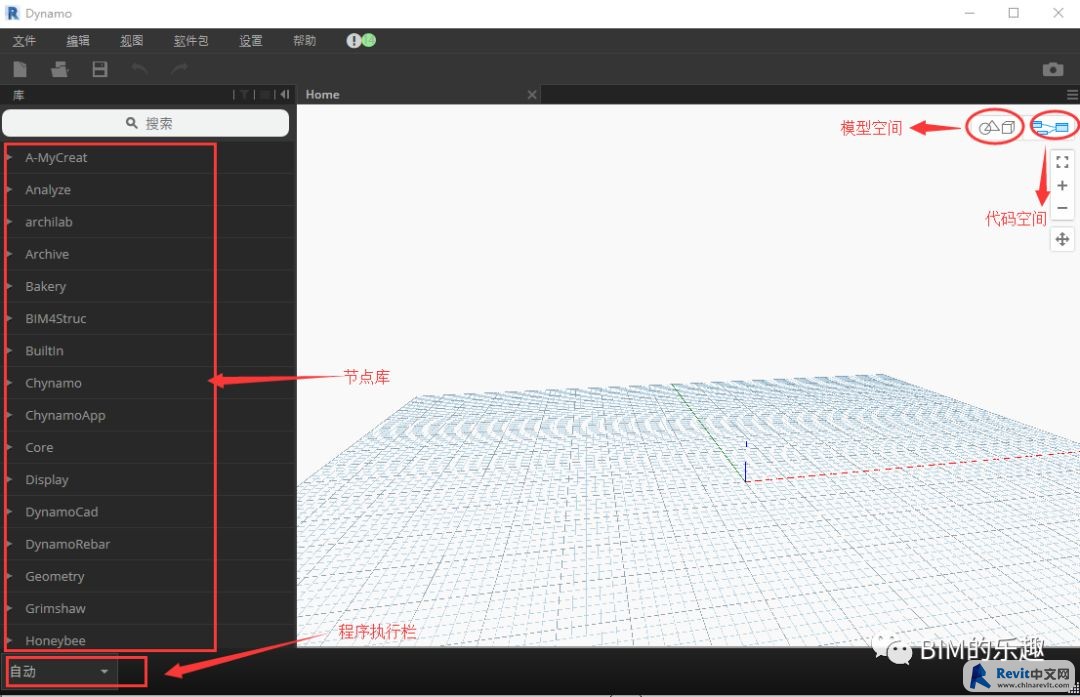

工作界面

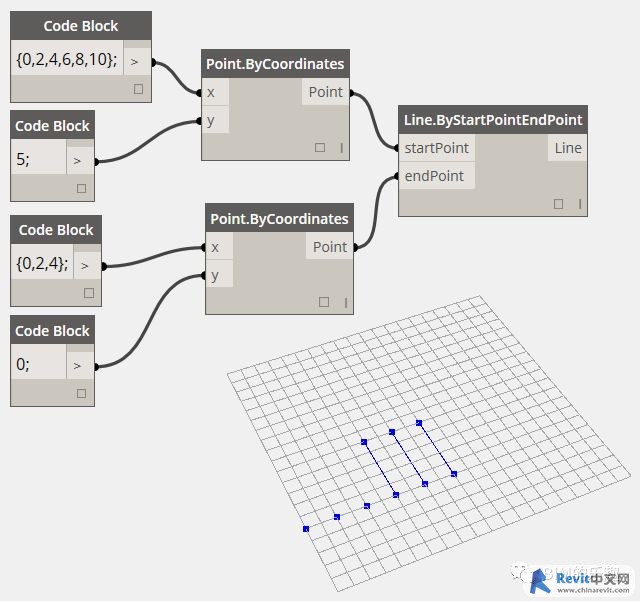

了解了這些，就可以選擇節點，進行一些基本操作了

（來源：BIM的樂趣）
