本帖最后由 中文網小編 于 2019-7-4 09:32 編輯

（本次思路，是基于Dynamo2.1版本編寫，1.0相關版本的，可以嘗試用lunchbox里的節點。）

首先利用Select Edge節點，選擇頂層和底層樓邊的邊線，分別創建列表，然后轉換成PolyCurve

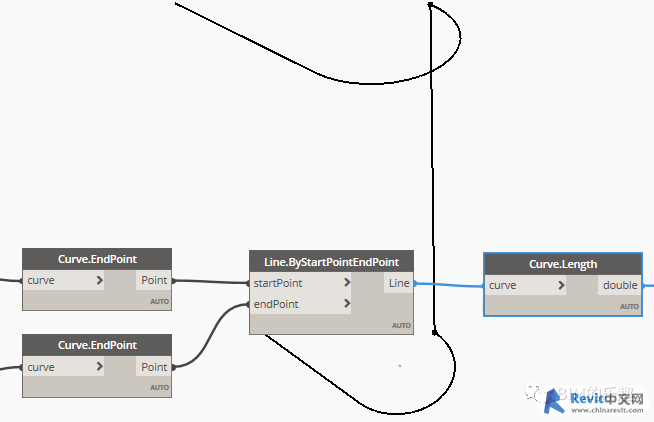

之后利用Curve.EndPoint獲取曲線的端點，并連接直線，用作幕墻高度的參考

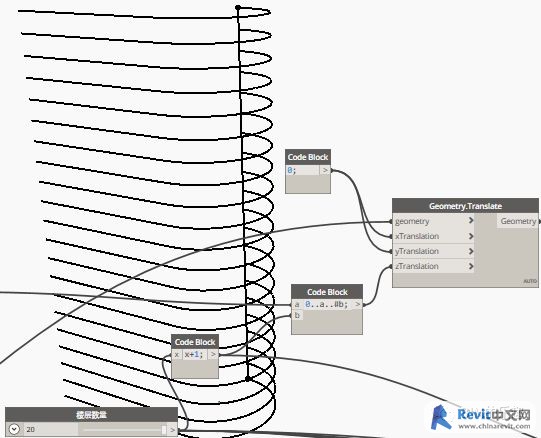

然后可以添加一個滑塊，用作樓層數的控制，注意20層，需要有21條線，所以要在樓層數后面加1，然后就可以向上復制曲線了。

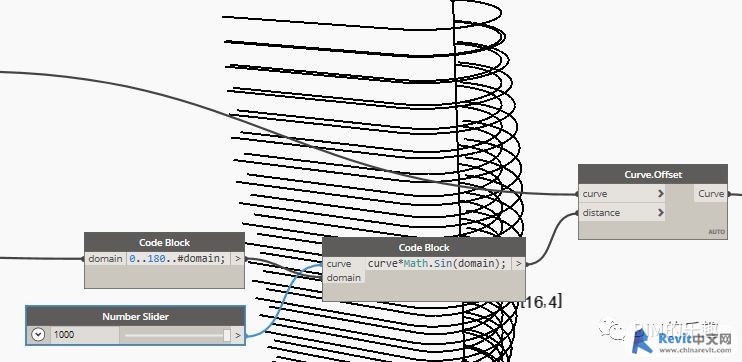

如果選擇現在生成得曲線放樣，我們可以生產一個垂直幕墻，這里就不再贅述，我們這里假設幕墻是按照正弦函數變化， 形成中間部分部分輪廓大的效果，需要對剛才生成得每層的曲線，向外偏移，實現如下效果：

這里的參數可以自己根據模型的大小、變化方式調整，這里僅僅是提供一種思路。

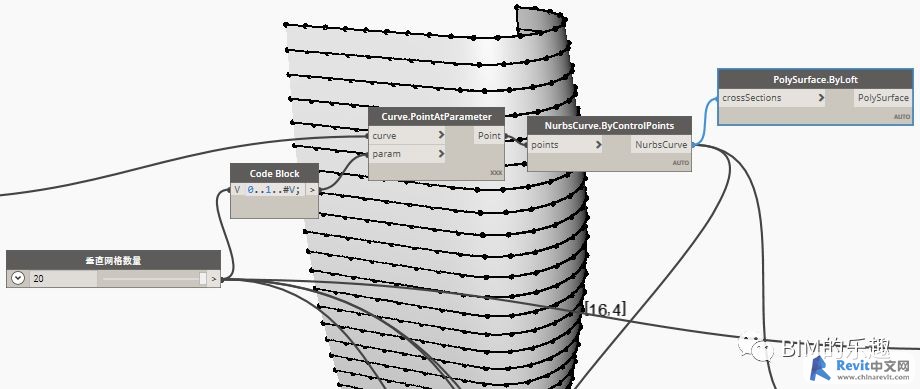

接下來，我們利用Curve.PointAtParameter獲取曲線的等分點，并利用控制點重新生成樣條曲線，也可以放樣生成曲面（曲面在我們的后續操作中用不到，可以忽略）

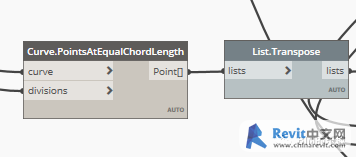

之后將水平點的列表，轉換成垂直的點的列表

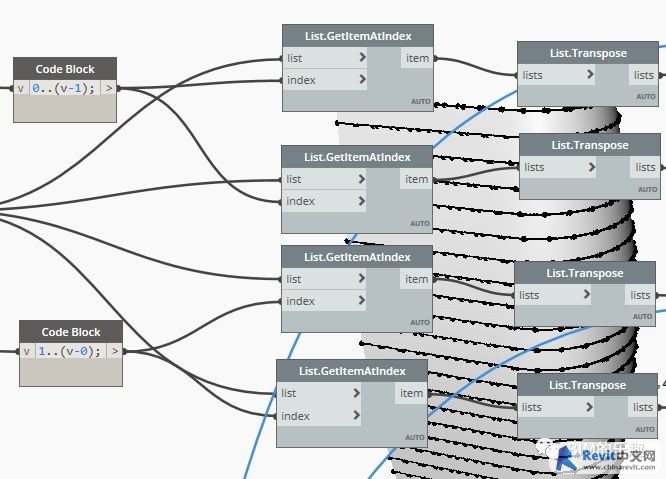

然后通過兩次，獲取指定索引處的點，重新生成點的列表

將上一步獲取到的四個角點，重新按照制定的列表層次，生成新的列表

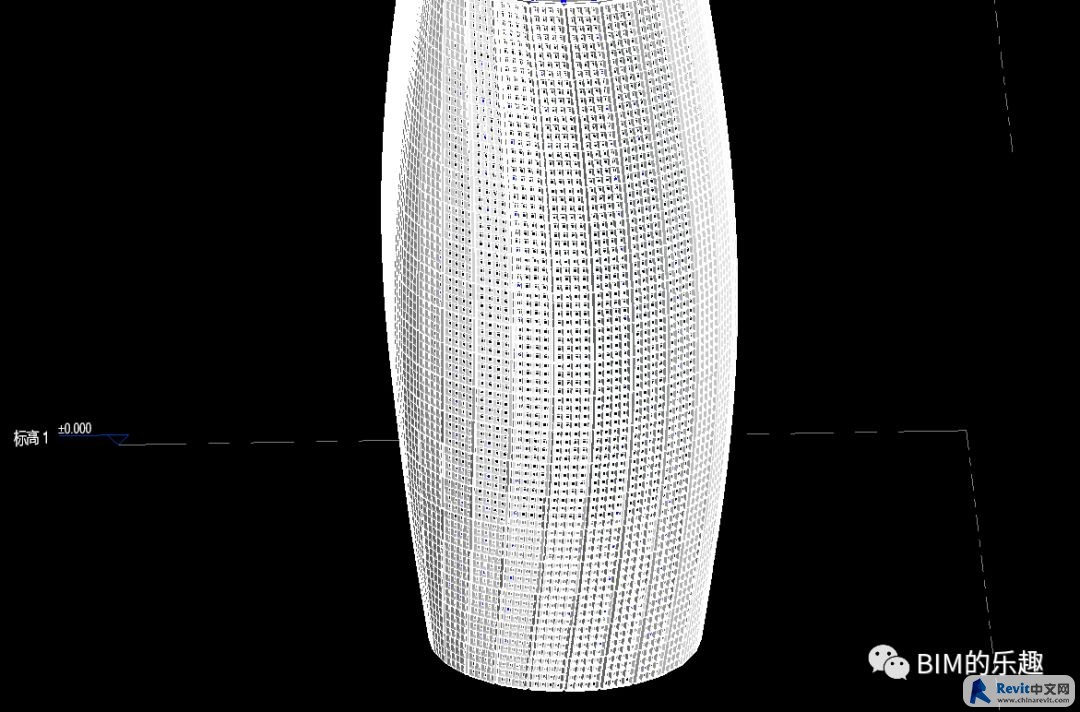

最后放置四點自適應族到項目中即可，效果如下圖：
