你要問我，什么問題問的最多，比例當之無愧，因?yàn)槌Ｒ姷谋壤校豪L圖比例、出圖比例、視口比例、打印比例等：

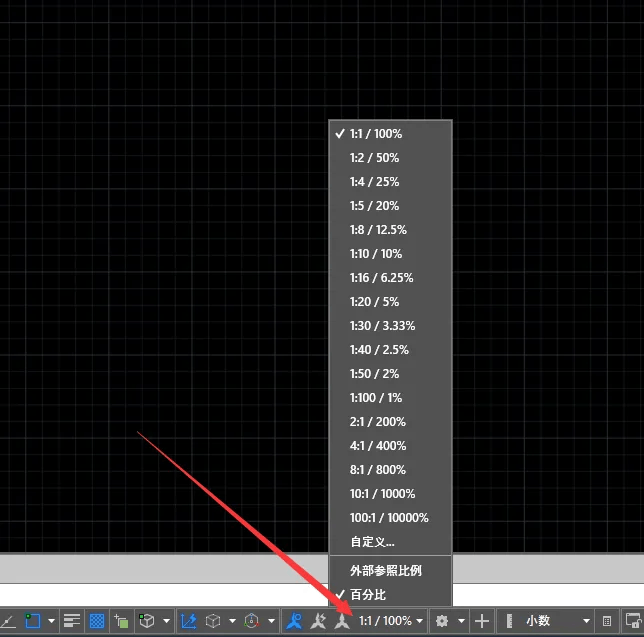

（1）繪圖比例（一般1:1,這個不用管）

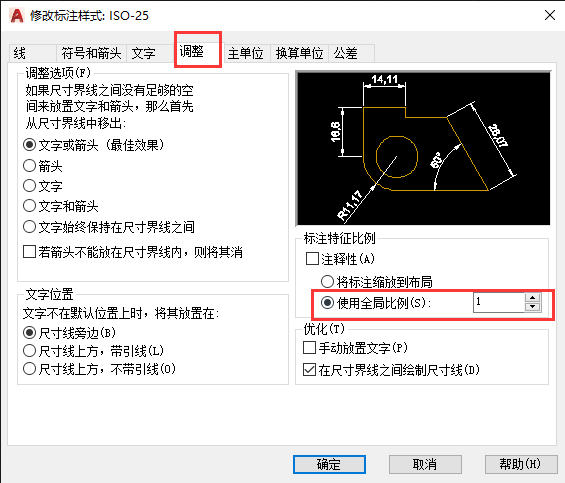

（2）標注特征比例中的

全局比例

和注釋性比例

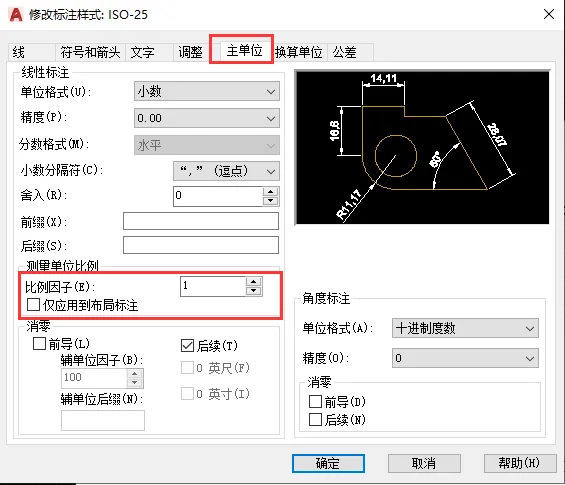

（3）測量單位比例

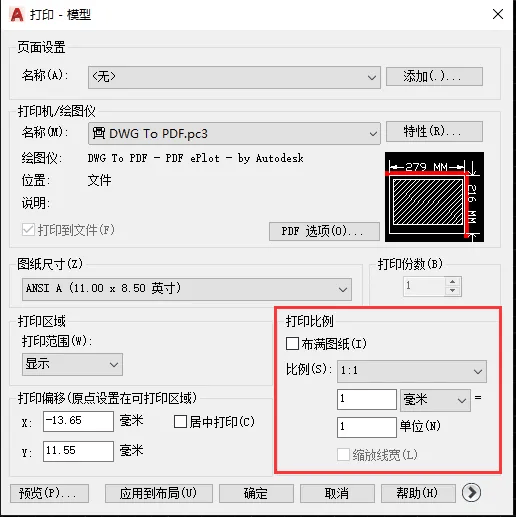

（4）打印比例

（5）視口比例

基本也就上述五六種比例，如果能搞懂，比例不會有太大問題，結合上方圖片各比例所在位置和下方注解好好理解，相信你一定會有所收獲，如果暫時不理解也沒關系，后面遇到對應的比例問題，再回頭看看本文章，相信一定有所收獲。

各比例具體詳解：

1.繪圖比例

AutoCAD繪圖實際是沒有繪圖比例這個概念的。

實際上作者說這話的意思是，不管你畫圖時按什么比例，只要打印比例作相應設置，最終打印到物理圖紙上都可以是一樣的效果。物理圖紙的效果是由打印比例控制的。

2.打印比例

電腦內的AutoCAD圖形文件它還不是圖紙，而僅僅是個圖形電子文件，要把它變成實實在在的物理圖紙就需要1：n打印出圖。

比如1:100打印，就是把100長的一條線打印成1。若以mm為單位，即1m畫1000，打印比例設置為“1mm=100圖形單位”，所以1m打印出來就是10mm；若以m為單位，即1m畫1，打印比例設置為“1m=100圖形單位”（實為“10mm=1圖形單位”），所以1m打印出來還是10mm。

可見，不管以mm還是m為單位，只要打印比例設置好（為1:100），1m打印出來均為10mm。

用AutoCAD繪圖，我們最好把圖紙比例理解為打印出圖比例更為貼切。

3.實物沒有比例，非實物才有比例

非實物性圖紙信息，如文字、尺寸標注、符號性圖形。原本是沒有什么比例之說的，AutoCAD中反倒有比例了。

實物對象1:1繪圖，不必考慮圖紙比例，非實物對象才要考慮圖紙比例。因?yàn)橐s小n倍打印，原本無比例的對象要預先放大n倍。

4.比例的概念

習慣上把比例說成1：n；n的術語應稱為比例因子。

5.zoom比例

比例因子 (nX 或 nXP)

例如，如果某對象縮放到圖形界限時的顯示尺寸為 1，則輸入 2 后該對象的顯示尺寸為2。

若輸入的值后面跟著 x，AutoCAD 則根據當前視圖來確定比例。例如，輸入 .5x 使屏幕上的對象顯示為原大小的二分之一。

若輸入的值后面跟著 xp，AutoCAD 根據圖紙空間單位確定比例。例如，輸入 .5xp 即以圖紙空間單位的二分之一顯示模型空間。1=1(1xp)，.5=1(.5xp)，等等。

6.尺寸標注樣式中的比例

（1）測量單位比例因子，即系統變量DIMLFAC

尺寸標注值=實際測量值×測量單位比例因子

（2）分?jǐn)?shù)高度比例因子，即系統變量DIMTFAC

（3）尺寸標注全局比例因子，即系統變量DIMSCALE

顯示值＝設置值×尺寸標注全局比例因子

這個尺寸標注全局比例因子DIMSCALE只影響文字、箭頭、尺寸界線等形狀的大小，與尺寸值無關。在一張圖上不管有多少比例，其尺寸標注全局比例因子DIMSCALE只有一個。換句話說，當有不同比例時，就有不同的測量單位比例。

推薦尺寸標注樣式設置：把文字、箭頭、尺寸界線等這些設置值取打印出來的圖紙（物理圖紙）上的規格，而把尺寸標注全局比例因子設成打印比例因子。

7.視口比例

圖紙空間的比喻：底下那張紙稱為“模型空間”，上面那張紙稱為“圖紙空間”，那個小方孔稱為“視口”。二張紙的距離用zoom設置，便是視口比例。

視口：

中文版把圖紙空間又稱為“布局”，因?yàn)橛锌梢员憩F(xiàn)不同比例這個作用。很顯然，有了這個功能，在一張圖上畫不同比例的圖形，就不再需要人為縮放圖形了，所有對象都是1：1畫了。用圖紙空間出圖，自然打印比例是1：1了，這樣，視口比例與打印比例毫無關系，而是與圖紙比例有關，既然與圖紙比例有關，那不同的比例就要開不同的視口，設置不同的視口比例。

總結：模型空間出圖靠打印機來調整圖紙比例，用圖紙空間則由AutoCAD先調整好比例后打印，不必依賴打印機了。

8.尺寸標注方面的技巧

（1）把尺寸標注樣式中的各參數設置成實際圖紙（物理圖紙）上的規格，這樣，當用于不同比例時，只要重新設置全局比例因子DIMSCALE一項。此時，DIMSCALE=打印比例。

（2）標注錯了，不要改標注，很有可能是圖畫錯了。

總結以上，對于實物性對象按1:1繪圖，若想在物理圖紙上表達1：n，則打印比例設成1：n就可以了。非實物性對象如標注文字、箭頭畫多大要根據想在物理圖紙上畫多大尺寸和打印比例來反推，例如像在物理圖紙上字高5mm，打印比例為1:100，那么在CAD中字高應為500。
