安裝完成后會在內容庫文件夾夾 增加對應的管道元件庫：

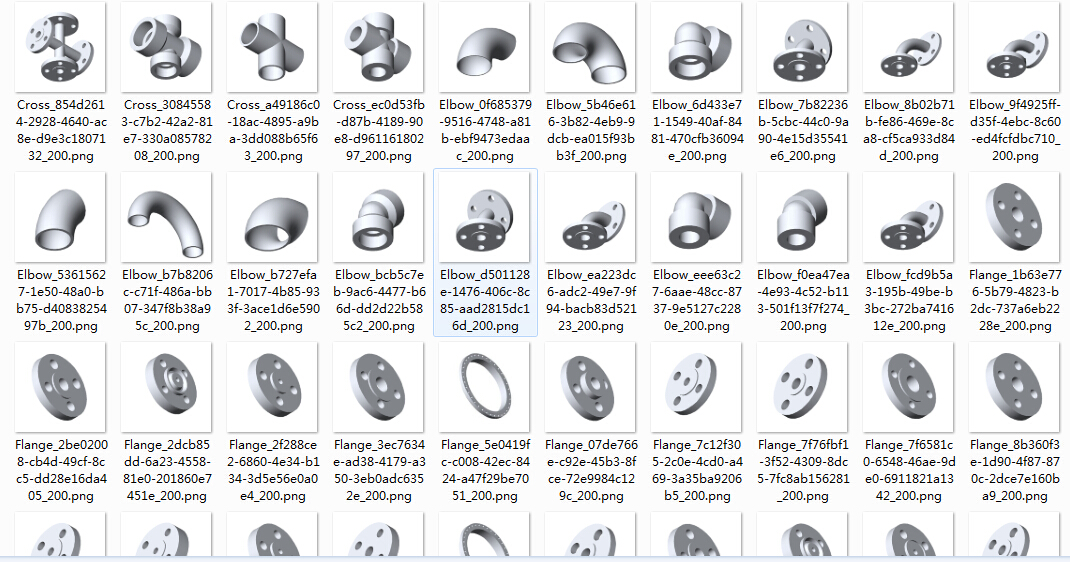

里面帶的元件庫三維模型：

使用必看：

新的GB管道族庫只兼容AutoCAD Plant3D 2014及以上版。

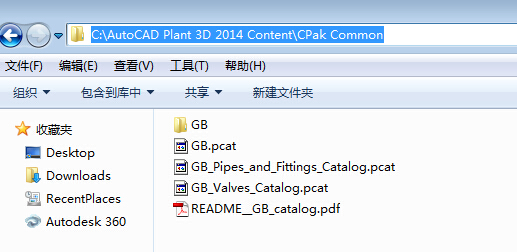

安裝程序會將文件：
GB_Pipes_and_Fittings_Catalog.pcat
GB_Valves_Catalog.pcat
GB.pcat”和文件夾“GB”
復制到您的族庫目錄位置：
 Windows Win 7: C:AutoCAD Plant 3D 2014 Content CPak Common
 Windows Vista: C:AutoCAD Plant 3D 2014 Content CPak Common
 Windows XP: C:AutoCAD Plant 3D 2014 Content CPak Common
請在安裝此內容包之前安裝“ASME Cpack with weights V2.1”，這將充分填補連接設置需求，以便得到更優性能。

如何安裝：

1、32位GB庫下載：http://pan.baidu.com/s/1ntLV2QX
2、64位GB庫下載：http://pan.baidu.com/s/1o6jtKN4

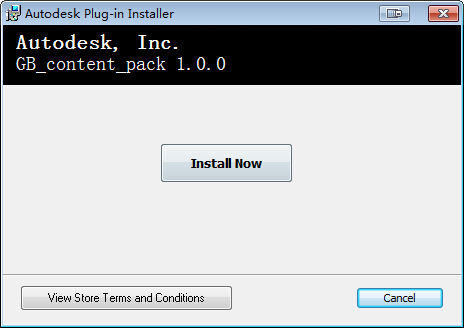

3、將下載下來的msi程序雙擊安裝即可！
4、安裝碰到問題請看上面使用必看！
5、如果你的電腦未安裝“ASME Cpack with weights V2.1”你看在下面下載地址下載：
     32位“ASME Cpack with weights V2.1”安裝包下載：http://pan.baidu.com/s/1qWHLCAC
     64位“ASME Cpack with weights V2.1”安裝包下載：http://pan.baidu.com/s/1gdqZ8if

如何卸載：

卸載注意事項： 卸載此內容包，請到“控制面板”=> 卸載程序=>選擇“GB_content_pack”=> 卸載

存在的問題：

1、當在推入式（Push fit connections / PFS）連接系統中插入松套法蘭時，會產生一個連接縫隙，并且管道切割長度不正確。
 2、由于 族是從Autodesk Inventor倒入的。族的幾何形體非常精細地反應了實體。因此當很多族被使用時，模型可能變得遲緩，并且渲染可能變得緩慢。

這個族庫安裝包包含以下GB規范：

? GB/T 13401 – 鋼板制對焊管件

? GB/T 13403 – 大直徑鋼制管法蘭用墊片

? GB/T 15241.3 – 帶頸螺紋鑄鐵管法蘭

? GB/T 15530.4 – 銅合金帶頸平焊法蘭

? GB/T 15530.5 – 銅合金平焊環松套鋼法蘭

? GB/T 15530.6 – 銅管折邊和銅合金對焊環松套鋼法蘭

? GB/T 15601 – 管法蘭用金屬包覆墊片

? GB/T 17241.2 – 鑄鐵管法蘭蓋

? GB/T 17241.3 – 帶頸螺紋鑄鐵管法蘭

? GB/T 19228.2 – 不銹鋼卡壓式管件連接用薄壁不銹鋼管

? GB/T 3420 – 灰口鑄鐵管件

? GB/T 4622.2 – 纏繞式墊片

? GB/T 9112 – 鋼制管法蘭 類型與參數

? GB/T 9115.2 – 凹凸面對焊鋼制管法蘭

? GB/T 9115.3 – 榫槽面對焊鋼制管法蘭

? GB/T 9115.4 – 環連接面對焊鋼制管法蘭

? GB/T 9116.2 – 凹凸面帶頸平焊鋼制管法蘭

? GB/T 9116.3 – 榫槽面帶頸平焊鋼制管法蘭

? GB/T 9116.4 – 環連接面帶頸平焊鋼制管法蘭

? GB/T 9117.2 – 凹凸面帶頸承插焊鋼制管法蘭

? GB/T 9117.3 – 榫槽面帶頸承插焊鋼制管法蘭

? GB/T 9117.4 – 環連接面帶頸承插焊鋼制管法蘭

? GB/T 9118.1 – 突面對焊環帶頸松套鋼制管法蘭

? GB/T 9118.2 – 環連接面對焊環帶頸松套鋼制管法蘭

? GB/T 9120.1 – 突面對焊環板式松套鋼制管法蘭

? GB/T 9120.2 –凹凸面對焊環板式松套鋼制管法蘭

? GB/T 9120.3 – 榫槽面對焊環板式松套鋼制管法蘭

? GB/T 9121.1 – 突面平焊環板式松套鋼制管法蘭

? GB/T 9121.2 –凹凸面平焊環板式松套鋼制管法蘭

? GB/T 9121.3 – 榫槽面平焊環板式松套鋼制管法蘭

? GB/T 9123.1 – 平面、突面鋼制管法蘭蓋

? GB/T 9123.2 – 凹凸面鋼制管法蘭蓋

? GB/T 9123.3 – 榫槽面鋼制管法蘭蓋

? GB/T 9123.4 – 環連接面鋼制管法蘭蓋

? GB/T 9126.1 – 平面型鋼制管法蘭用石棉橡膠墊片

? GB/T 9126.2 – 突面型鋼制管法蘭用石棉橡膠墊片

? GB/T 12233 – 通用閥門 鐵制截止閥與升降式止回閥

? GB/T 8464 – 鐵制和銅制螺紋連接閥門

? GB/T 20173 – 石油天然氣工業 管道輸送系統 管道閥門

? DIN 125 A – 不銹鋼平墊圈

? DIN 934 – 不銹鋼六角螺母

? DIN 976 – 全螺紋雙頭螺柱

這個族庫安裝包內的族是從Autodesk Inventor導入，包含以下GB規范：

? GB/T 4622.2 –纏繞式墊片 管法蘭用墊片尺寸

? GB/T 9115.1 – 平面、突面對焊鋼管制管法蘭

? GB/T 9116.1 – 平面、突面帶頸平焊鋼制管法蘭

? GB/T 9117.1 – 突面帶頸承插焊鋼制管法蘭

? GB/T 9119 – 平面、 突面板式平焊鋼制管法蘭

? GB/T 9122 – 翻邊環板式松套鋼制管法蘭

?GB/T 9126 – 管法蘭用非金屬平墊片  尺寸

? GB/T 12459 – 鋼制對焊無縫管件

? GB/T 13402 – 大直徑碳鋼管法蘭

? GB/T 13403 – 大直徑碳鋼管法蘭用墊片

? GB/T 13404 – 管法蘭用非金屬聚四氟乙烯包覆墊片

? GB/T 14383 – 鍛鋼制承插焊管件

? GB/T 15601 – 管法蘭用金屬包覆墊片

? GB/T 17185 – 鋼制法蘭管件

? GB/T 17241.4 – 帶頸平焊和帶頸承插焊鑄鐵管法蘭

? GB/T 17241.5 – 管端翻邊 帶頸松套鑄鐵管法蘭

? HG 20593 –板式平焊鋼制管法蘭

? HG 20606 – 鋼制管法蘭用非金屬平墊片

? HG 20607 – 鋼制管法蘭用聚四氟乙烯包覆墊片

? HG 20608 – 鋼制管法蘭用柔性石墨復合墊片 （歐洲體系）

? HG 20612 – 鋼制管法蘭用金屬環形墊

? HG 20629 -鋼制管法蘭用柔性石墨復合墊片 （美洲體系）

? HG 20631 – 鋼制管法蘭用纏繞式墊片 （美洲體系）

? JB/T 81 –凸面板式平焊鋼制管法蘭

? JB/T 82.1 – 凸面對焊鋼制管法蘭

? JB/T 82.2 – 凹凸面對焊鋼制管法蘭

? JB/T 82.3 – 榫槽面對焊鋼制管法蘭

? JB/T 82.4 – 環連接面對焊鋼制管法蘭

? JB/T 83 – 平焊環板式松套鋼制管法蘭

? JB/T 87 – 管路法蘭用石棉橡膠墊片
