    項目實戰‖BIM之逆向工程虛擬建造

    發布于:2017-02-21 18:25:28
    首頁/技術分享/Revit
    收藏
    14287

    腿腿直播助理

    更多


    一、 項目背景:

    1. 項目名稱:XX110KV變電站

    2. 相關軟件 應用:

         Autodesk ReCap

         AutodeskRevitArchitecture

         AutodeskRevitMEP

         Lumion

         Fuzor

    3. 運用BIM技術的意義:

    1.  原始數據丟失,設備更換信息沒有清晰記錄。通過BIM技術形成虛擬實體以便作為維護記錄跟蹤;

    2.  110kv高壓變電站,不宜近距離測距實體;

    3.  難點在于數據采集,三維激光掃描技術保證了原始設計的準確,又根據掃描的點云數據創建了Revit模型,保留了原始數據的完整;

    4.  可結合VR技術完成虛擬仿真教學.

    二、項目實施流程

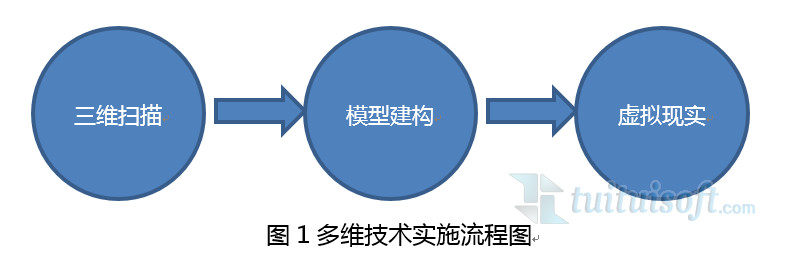

        首先通過三維掃描儀記錄變電站三維信息,并借助逆向工程手段生成模型,這樣的好處是比傳統測繪手段方便、快捷。然后基于三維掃描模型建構BIM模型。最后基于VR系統呈現BIM模型,提供客戶浸入式的展示體驗和信息互動。

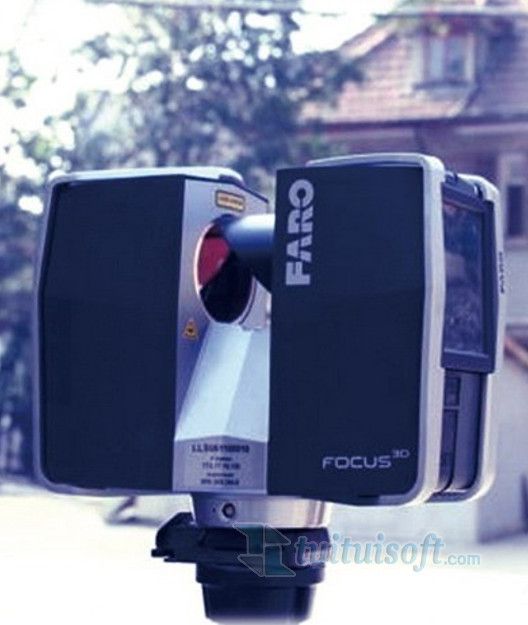

    1. 三維掃描技術的應用

        三維激光掃描技術是國際上近期發展的一項高新技術。目前三維激光掃描儀在工程領域中廣泛應用,該技術通過高速激光測距原理,瞬時測得空間三維坐標值,獲取空間點云數據。和傳統測繪技術相比,三維掃描技術最大的優點是更快速,更精確,更真實地還原被測對象的原形原貌。對進行后續環節的工作開展提供了準確詳實的數據支撐,能顯著提高后續工作的效率和質量。

    1.    現場數據采集

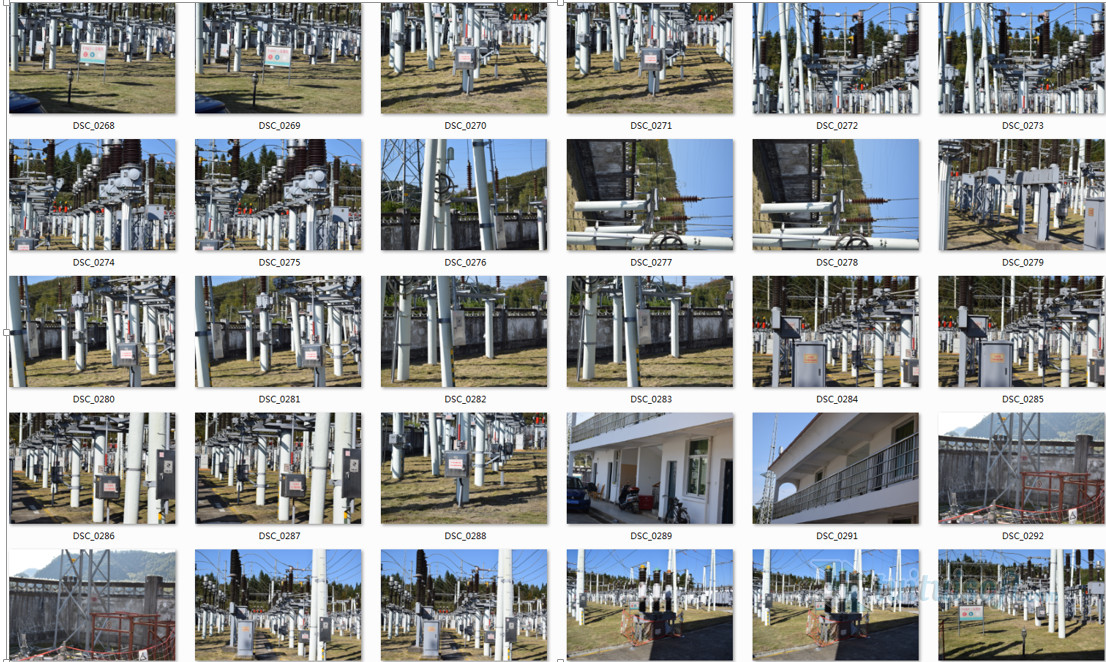

       因本項目為高壓變電站,局部區域設備無法測距。需現場采集照片輔助BIM模型建構

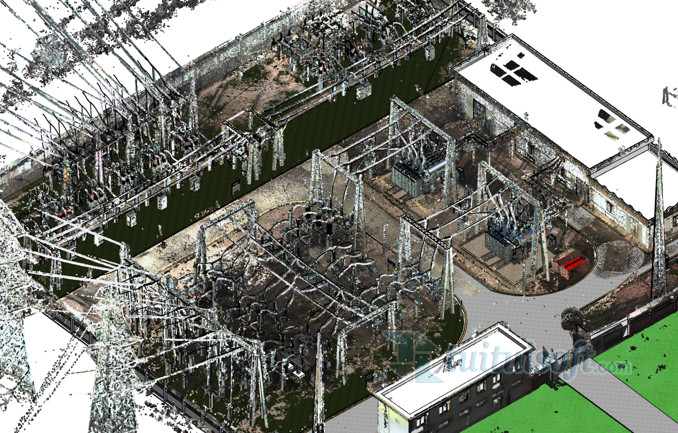

    三維點云數據可以導入到AutoCAD、AutodeskRevit等軟件中,進行后續的處理與加工,并且可以在AutodeskRevit中通過捕捉點直接繪制建構幾何體。

    3. BIM模型建構流程:

    a. 點云數據分析:通過導入點云數據模型(rcp)至revit(rvt)軟件中分析項目的特征且查閱點云數據的完整性;

    b. 項目任務分配:

      項目分析:項目需建構的內容、變電站各系統關系等

      項目任務清單開項:

      建筑:建筑單體、場地、場地部件、設備基礎

      機電:大型設備構件、小設備構件、鏈接件

      動畫制作:模型構件材質設定、動畫腳本、動畫制作

      信息設定:設備信息錄入更新

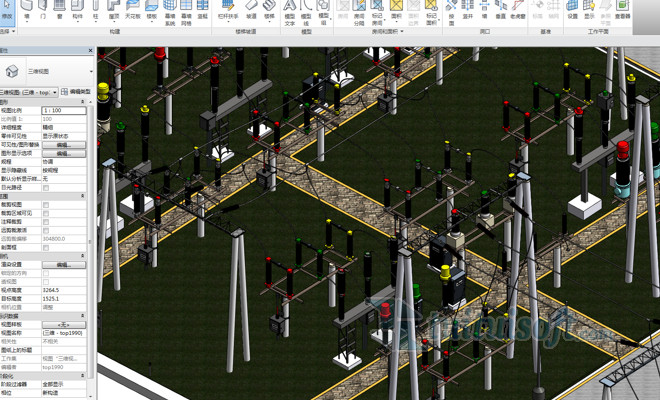

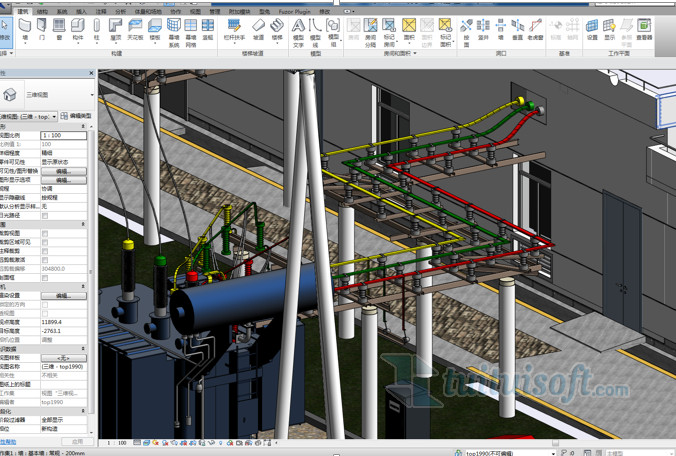

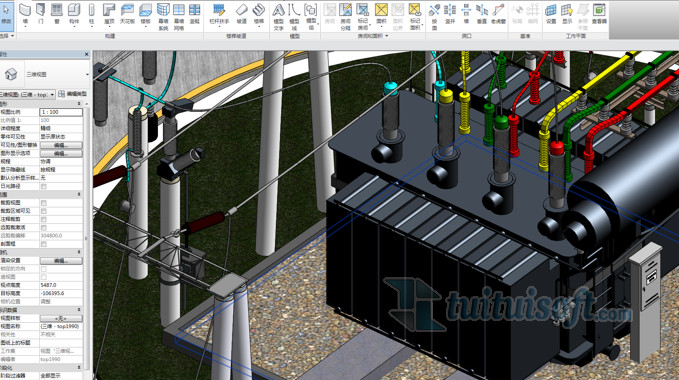

    c. 模型建構

      設定基準軸網

      設定基礎標高

      創造參照剖面(通過剖面可更準確定位構件尺寸信息)

      設定構件參數信息

      設定構件材質信息

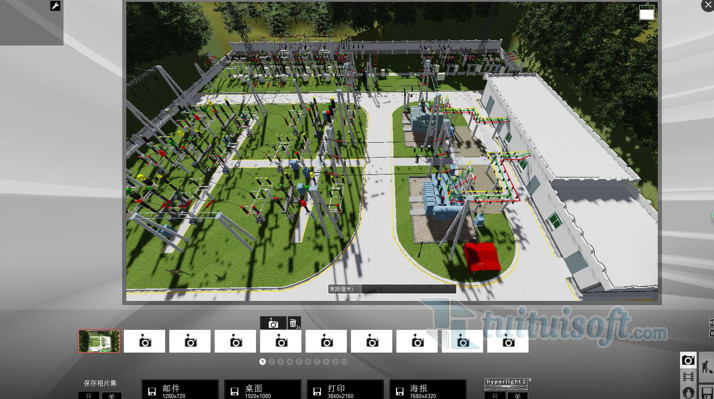

    d. 漫游視頻制作

      場景選定

      材質設定

      環境設定

      鏡頭制作

      影片輸出

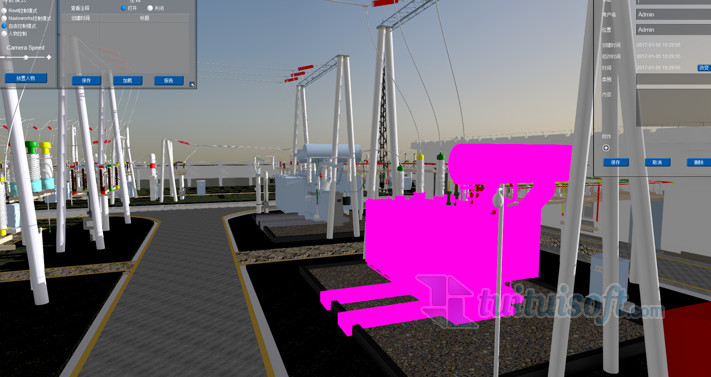

    e. 設備信息管理

       Revit導出Fuzor模型,Fuzor可導出exc格式(低配置電腦便可信息查閱及編輯模型信息)

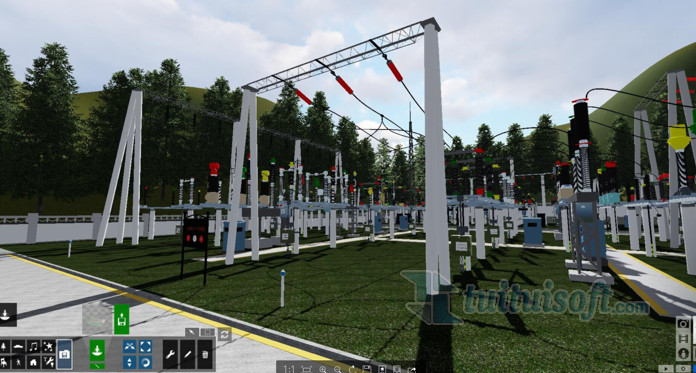

    f. VR虛體建造體驗

       基于VR系統呈現BIM模型,提供客戶浸入式的展示體驗和信息互動

    結語:

        三維激光測繪、點云數據處理、BIM平臺修復模型,使古建的原始數據得到完整的采集、存儲并重建。重建后的BIM現狀模型為營造維護單位提供了扎實的數據參照。虛擬構建的模型又成為后期的虛擬漫游的原始素材,保持了數據鏈的完整性。

    -------------華麗的分割線-------------

    閱讀更多:http://photo.tuituisoft.com/blog/

    BIM軟件下載:http://photo.tuituisoft.com/soft/

    BIM插件下載:http://photo.tuituisoft.com/chajian/index.html

    BIM課程學習:http://photo.tuituisoft.com/course/index.html


    本文版權歸腿腿教學網及原創作者所有,未經授權,謝絕轉載。
