一般在模型繪制完成之后我們會將其以圖紙的形式表現出來，那么，在Revit中要如何創建圖紙呢？

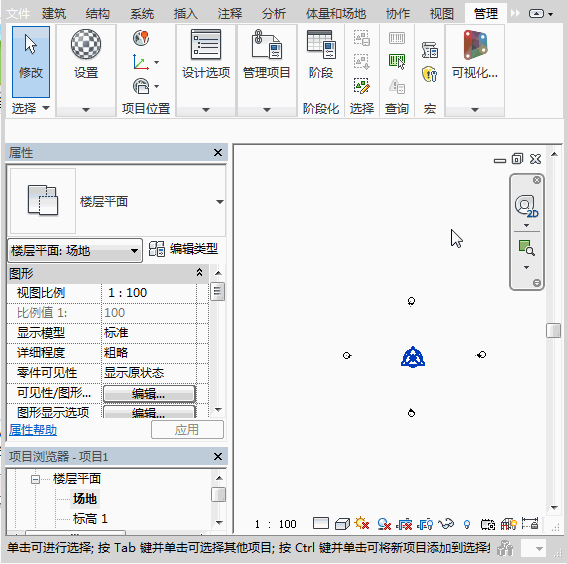

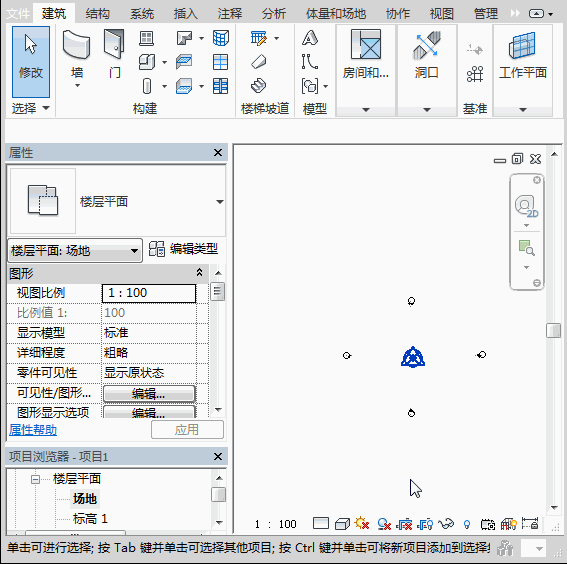

首先，我們要先修改項目信息，這些信息會出現在圖紙上。打開【管理】選項卡中的【項目信息】進行信息的修改

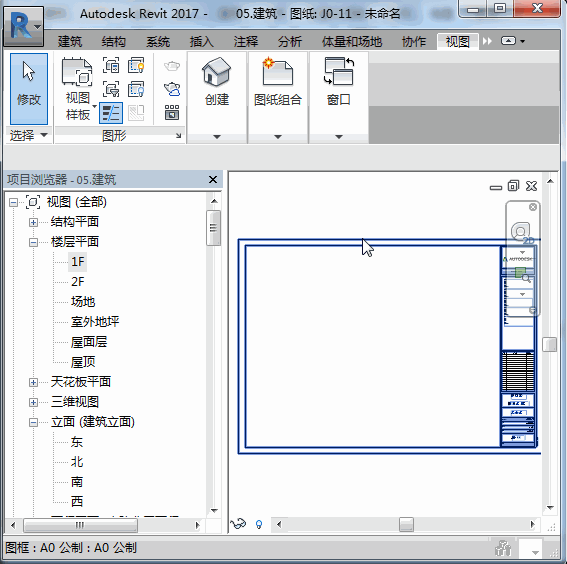

項目信息設置好了之后我們就可以開始進行圖紙的創建了，打開【視圖】選項卡中的【圖紙】，選擇你需要的圖紙大小進行創建

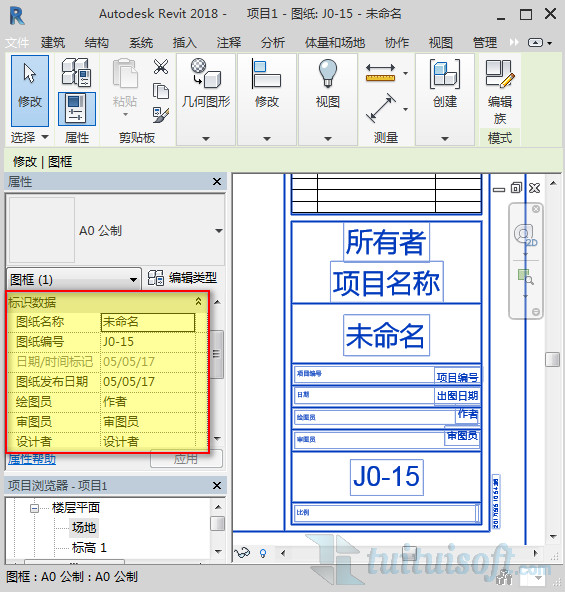

打開圖紙的屬性欄，里面也有很多信息是可以進行修改的
接著，要將我們繪制好的二維圖放進圖紙中，放置的方法有兩種

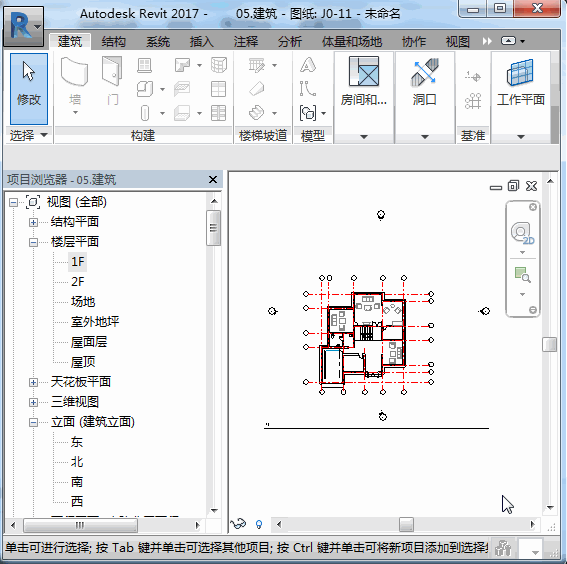

第一種是直接找到我們要放置的二維圖，直接拖入圖紙中
另一種方法是在【視圖】選項卡中打開【視圖】選項，選擇需要放置的二維圖進行放置

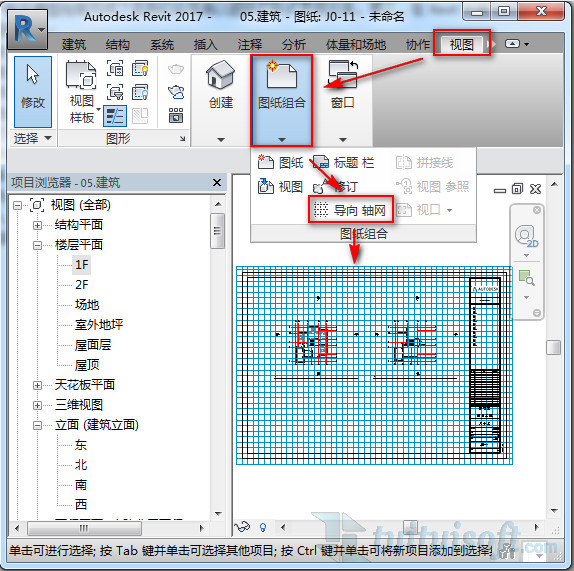

如果想要對一張圖紙中的多個二維圖進行規劃可以使用【導向軸網】
OVER~
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
