你的CAD圖紙顯示不全？圖紙打開不顯示？快來使用CAD快速看圖一次性解決
常見的情況有這4種：
1.外部參照
2.布局/模型切換
3.天正及高版本不顯示
4.ole圖片不顯示
具體表現、判斷方法、解決辦法，都給大家整理好啦！
軟件官網：
一、外部參照問題

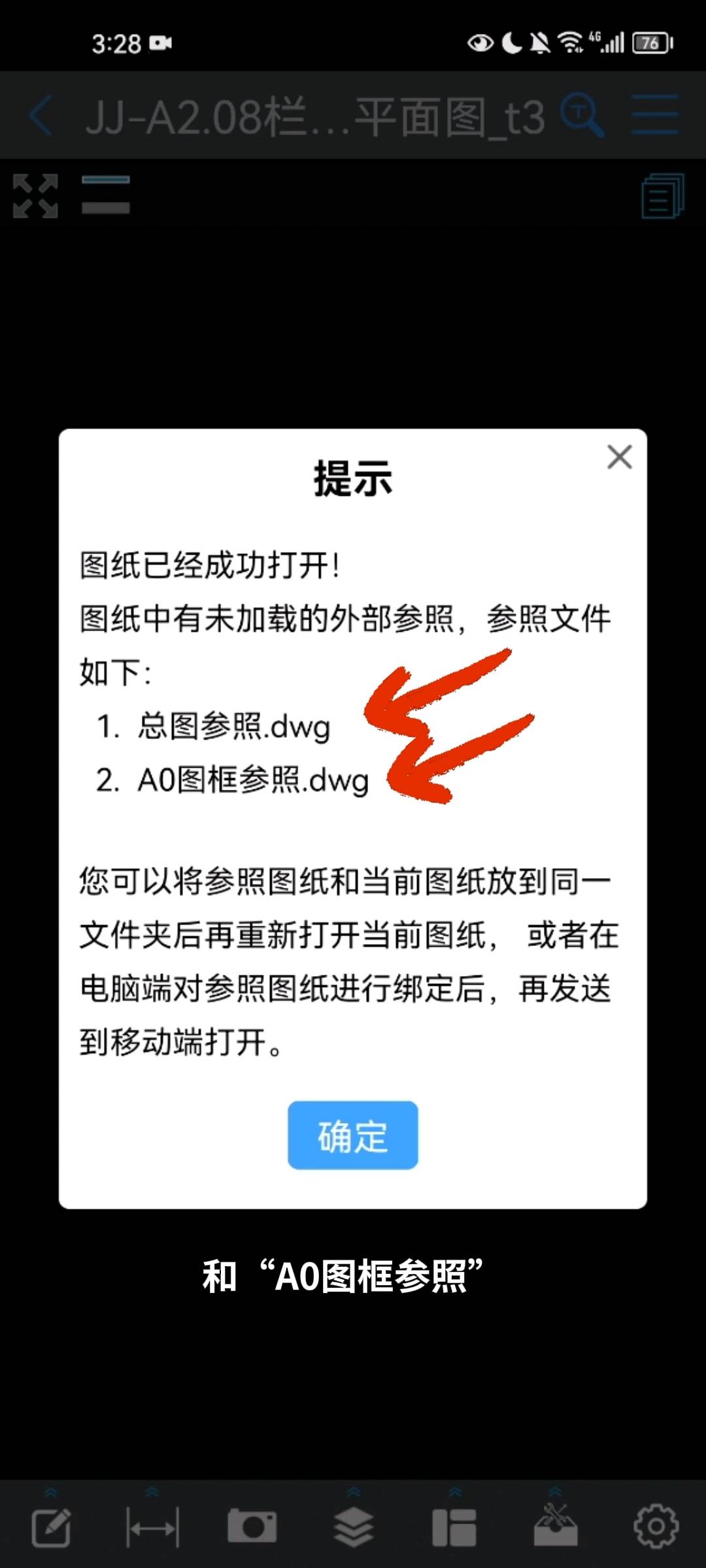

情況及原因：CAD快速看圖打開圖紙時，軟件提示有外部參照，并且在提示中會顯示參照文件名稱，可以看到打開這張圖紙時需要加載的外部參照有“1.總圖參照.dwg”和“A0圖框參照.dwg”
外部參照就是在A圖紙打開的時候，調用B圖紙也一起顯示。這個B圖紙就是外部參照。

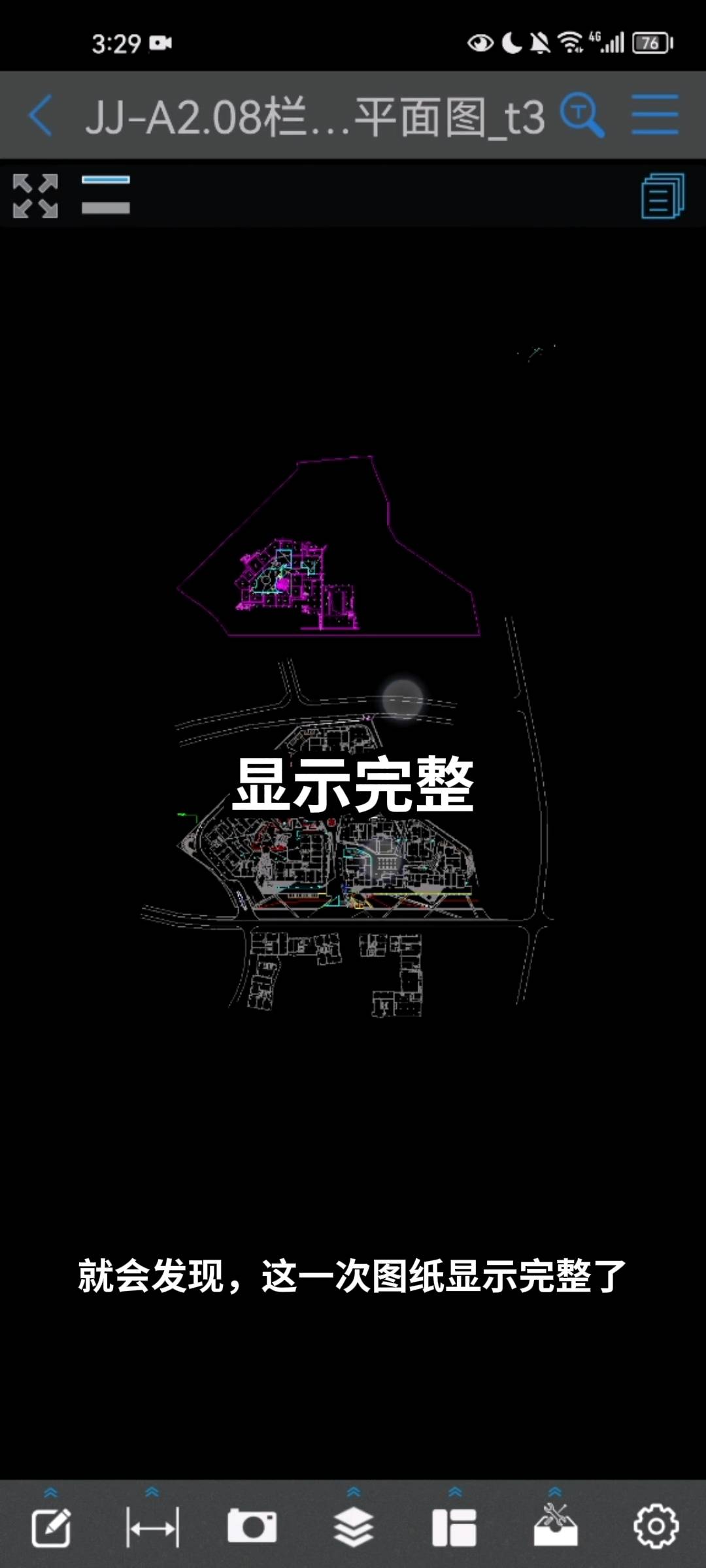

解決方法：CAD快速看圖打開圖紙顯示不全出現以上提示，需要將參照圖紙和圖紙放在一個文件夾里，軟件打開圖紙時會自動識別到參照圖紙。
二、布局/模型切換問題

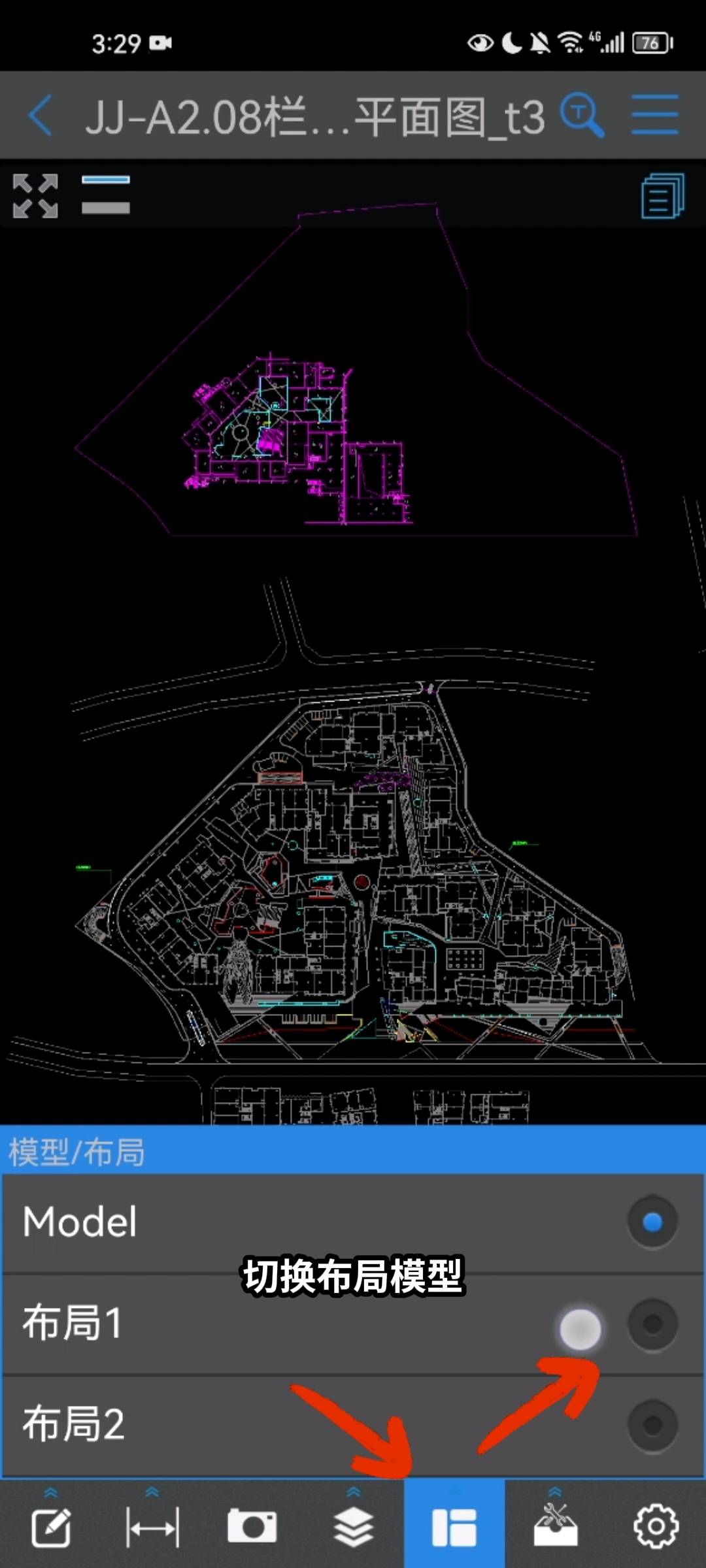

情況及原因：CAD快速看圖打開圖紙后，圖紙已經顯示完整了，但是看起來并不太像我們平時使用的那種帶著圖框顯示比較規整的圖紙，CAD圖紙顯示不全，圖紙打開不顯示，這就是第二種情況，有些圖紙是在模型里繪制了草稿，看著就有些凌亂，然后再布局里整理出圖。

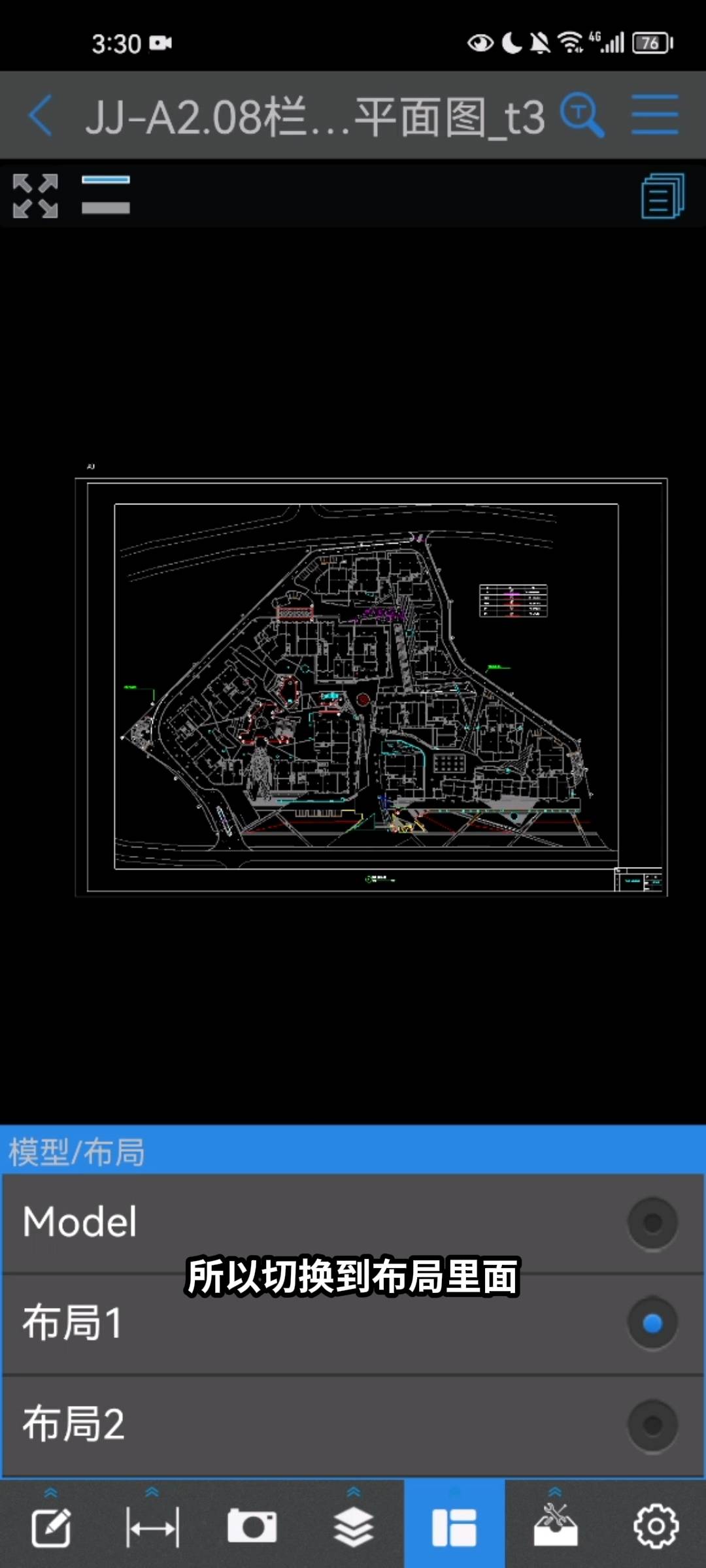

解決方法：從模型切換到布局里，就可以得到平時看到的那種整理清晰的圖紙啦！
三、天正及高版本不顯示

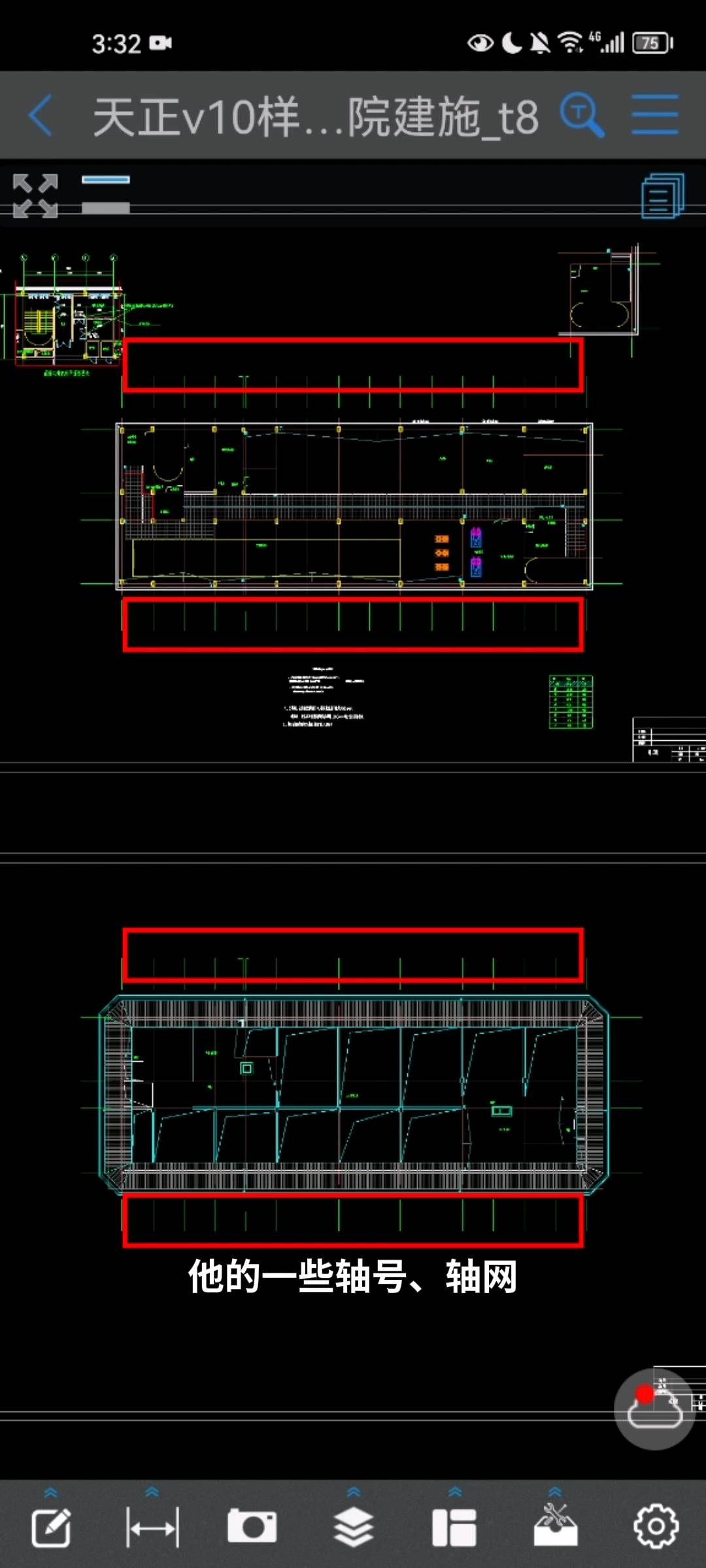

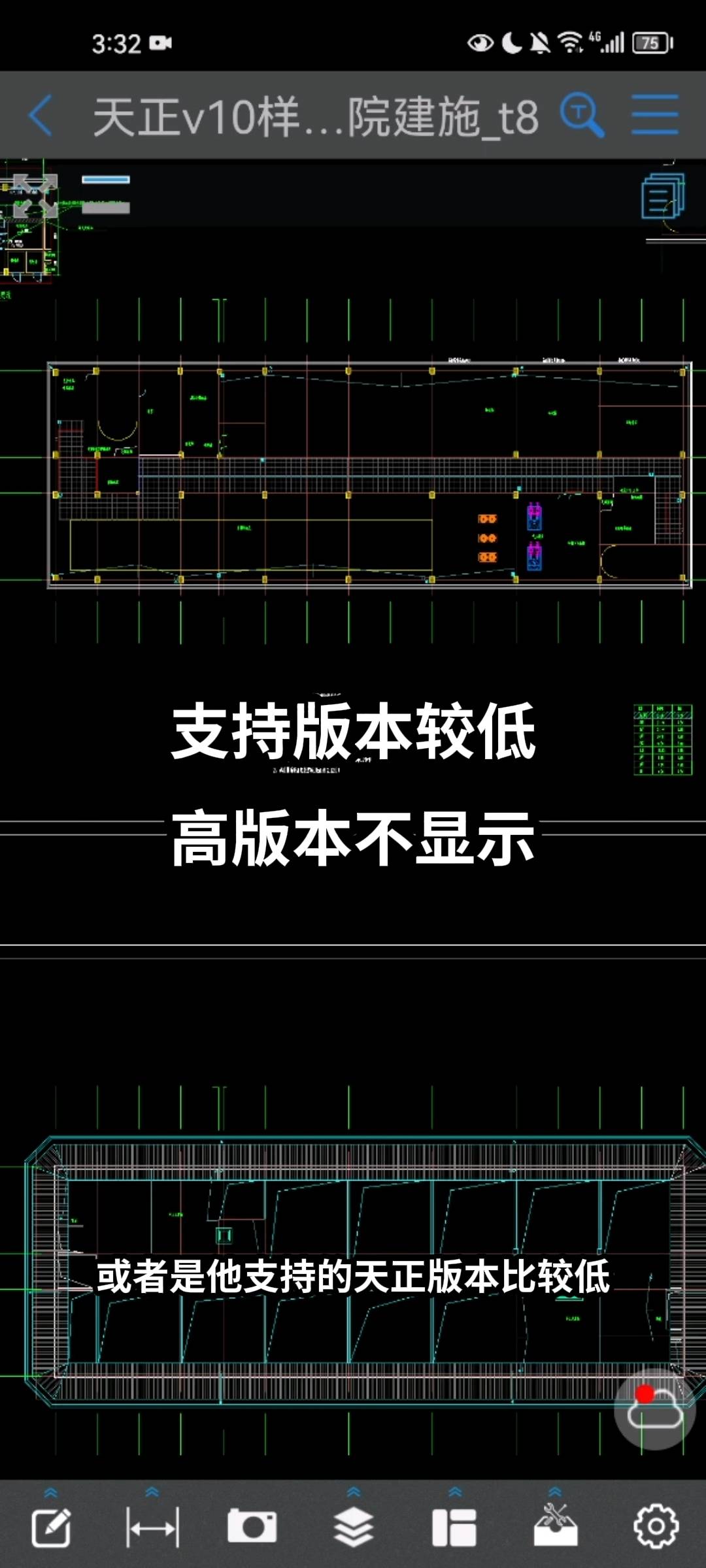

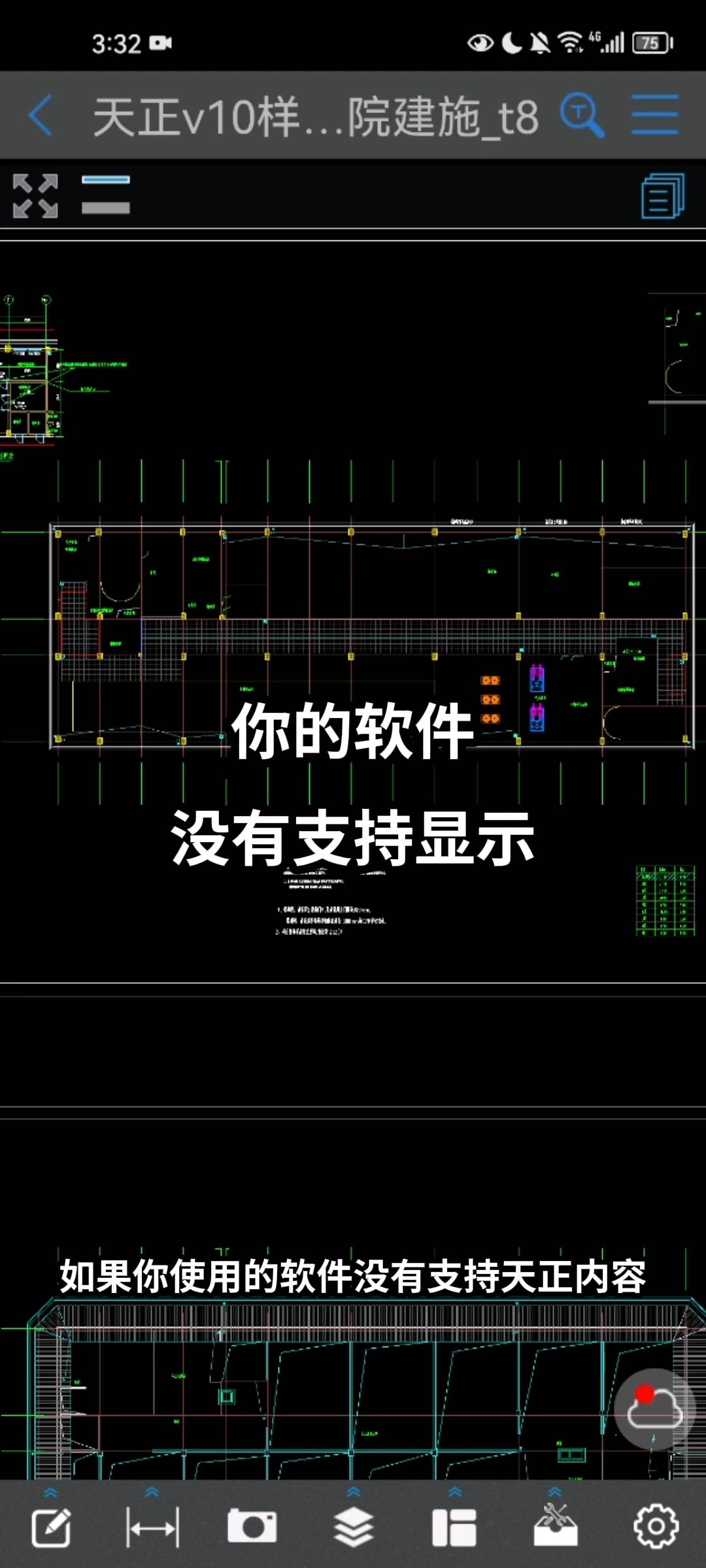

情況及原因：很多圖紙是通過天正繪制的，就像現在我們看到的這張圖紙，它的一些軸號、軸網以及主體的內容和細節內容都沒有顯示，CAD圖紙顯示不全，圖紙打開不顯示，如果你使用的軟件沒有支持天正內容，那就顯示不了，或者是它支持的天正版本比較低，高版本的內容也會顯示不了。
CAD快速看圖會及時的跟進顯示，所以顯示是比較全面的，如果使用CAD快速看圖也顯示不全了。

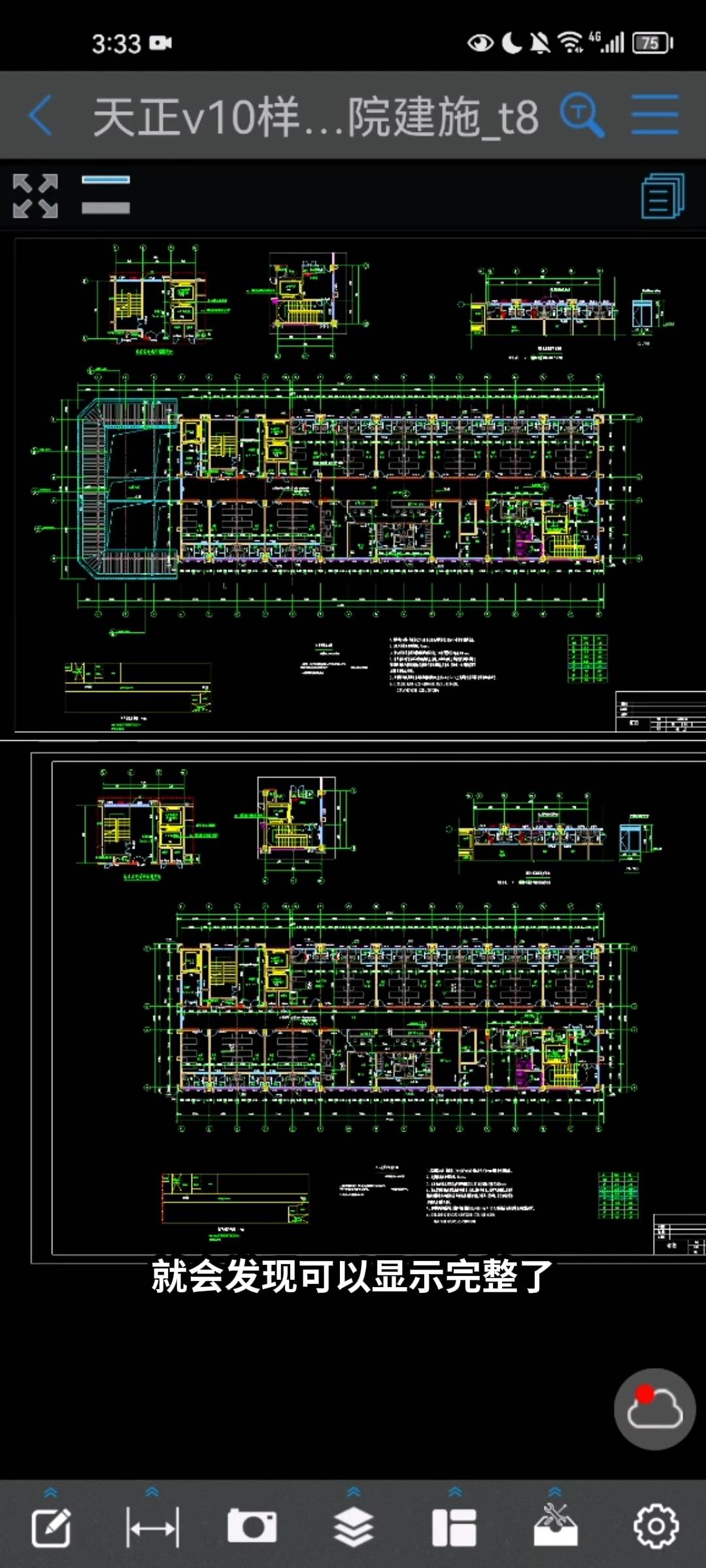

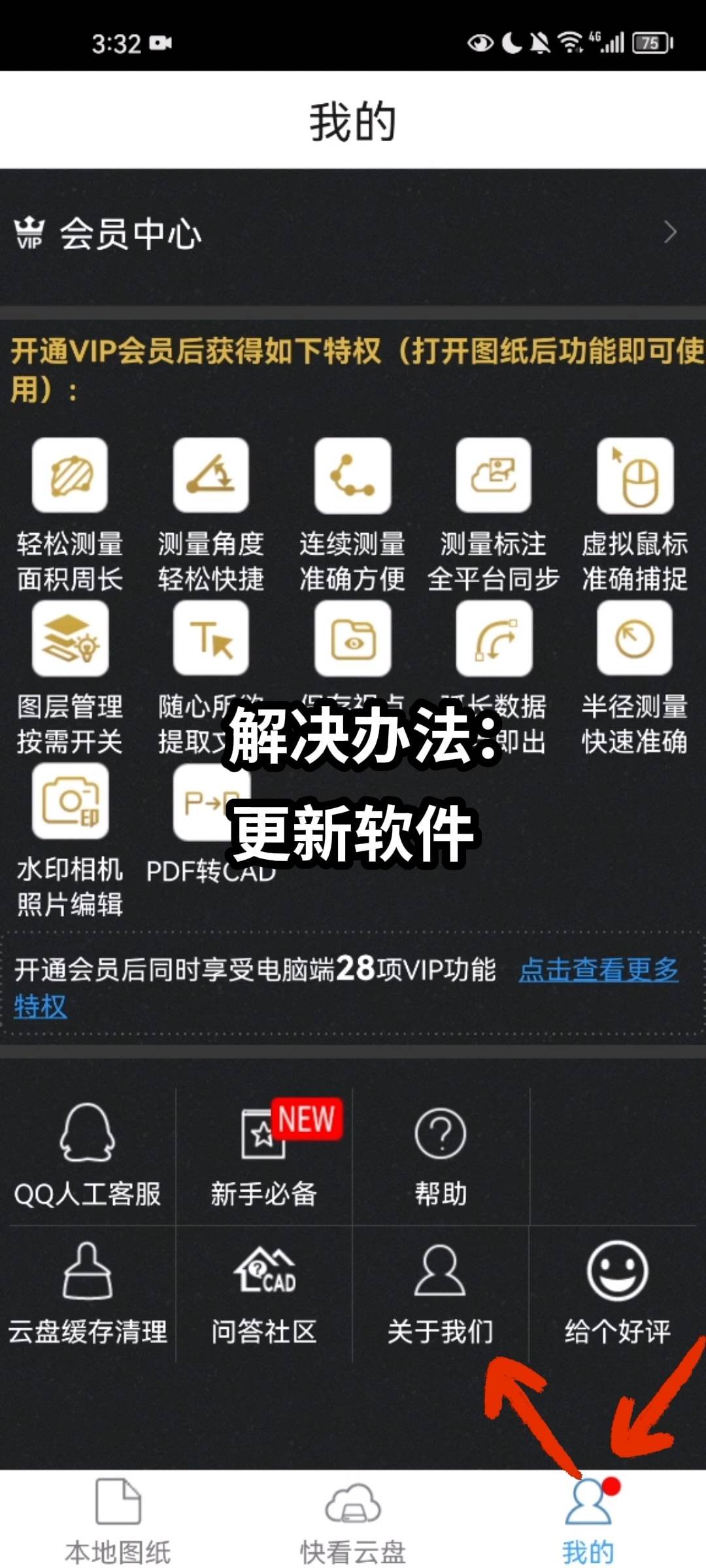

解決辦法：更新軟件，點擊軟件右下角“我的”—“關于我們”板塊，再選擇檢查更新，CAD快速看圖更新至最新版本后再重新打開圖紙，發現圖紙各類信息（包括軸號、軸網）顯示完整，完美解決CAD圖紙顯示不全，圖紙打開不顯示。
四、ole圖片不顯示

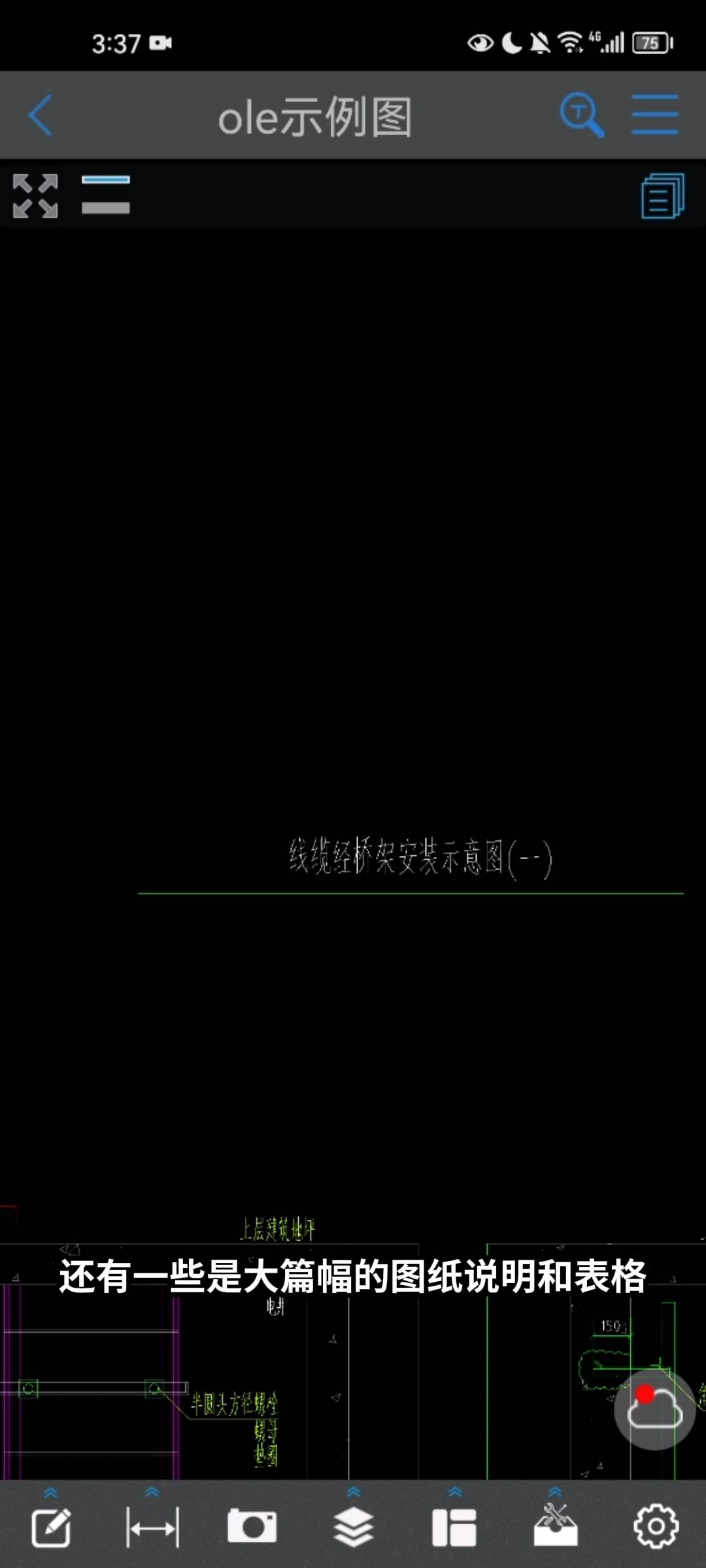

情況及原因：CAD圖紙中通過ole的方式，把圖片、表格、文檔等等插入到了圖紙里面，例如這張圖紙里面的一些大樣圖，還有一些是大篇幅的圖紙說明和表格，這會導致CAD圖紙顯示不全，圖紙打開不顯示。

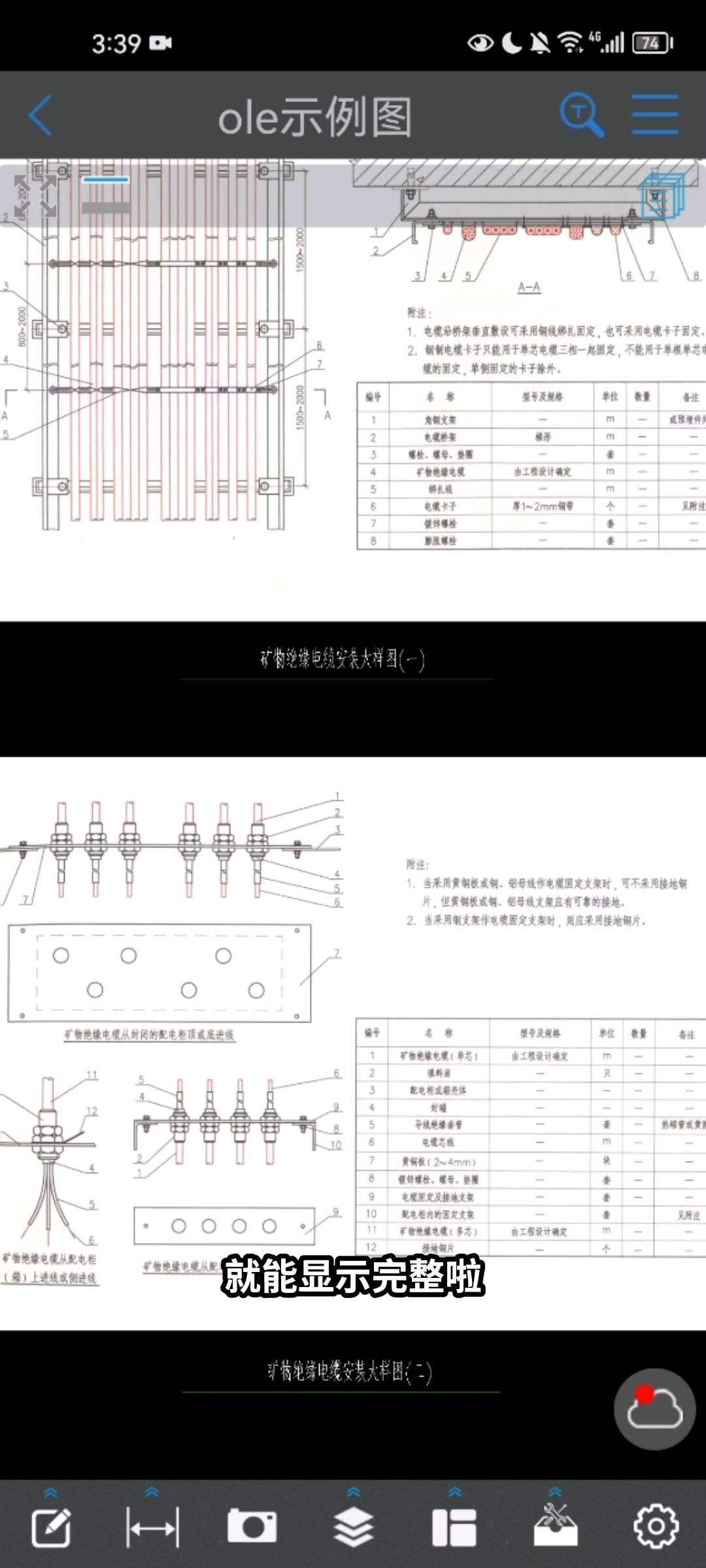

解決方法：同樣是把CAD快速看圖的手機版更新至5.9.9以及更高版本，更新至最新版本后再重新打開圖紙，就能顯示完整啦！
更新CAD快速看圖手機版，統統輕松解決CAD圖紙顯示不全，圖紙打開不顯示！
