大家都知道在建模前我們都會進行導圖，而為了使建模的時候我們使用的圖紙清晰簡潔，我們在導圖前都會對導入的圖紙進行清圖，也就是將建模是不需要的信息刪除。

在進行清圖的時候大部分旁友都會遇到的一種情況就是需要刪除的信息太多，而且有許多是相似的，一個一個點選太麻煩了，今天我要教大家的就是批量刪除的一種方法。

以鋼筋為例

在結構圖中，梁、板出現的時候都會帶著鋼筋，鋼筋的數量又非常龐大，這時候，我們可以雙擊鋼筋的標注進入編輯模式，對一級鋼符號用Ctrl+C進行復制

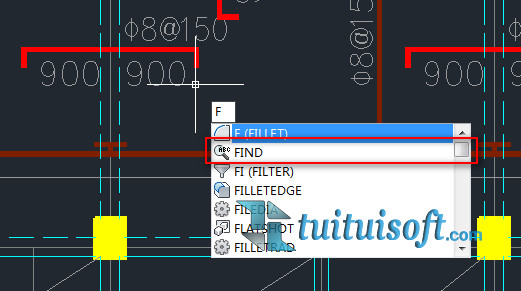

然后在非編輯模式下輸入F，選中【FIND】

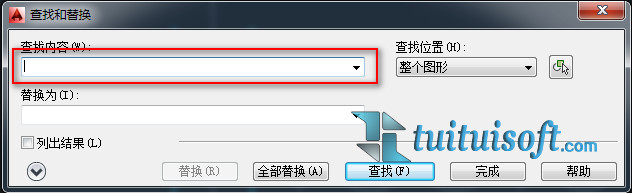

在【查找內容】中使用Ctrl+V進行黏貼

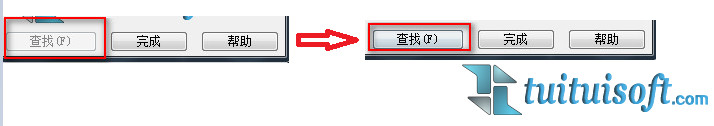

也許里面可能會顯示不出你所黏貼的內容，但是如果右下角的【查找】由灰色變成可以選擇的黑色，則說明你黏貼成功了

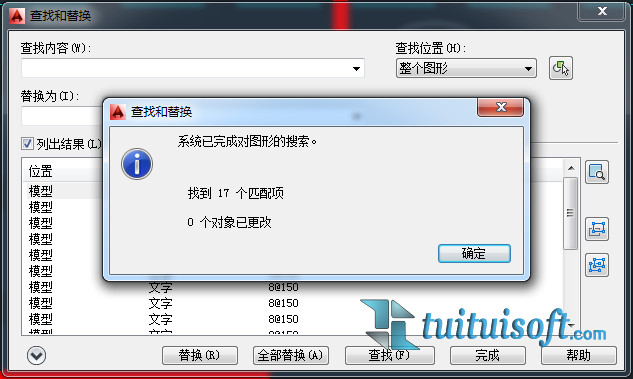

接著點擊【查找】并勾選【列出結果】，系統就會搜索這張CAD圖紙中所有的一級鋼符號

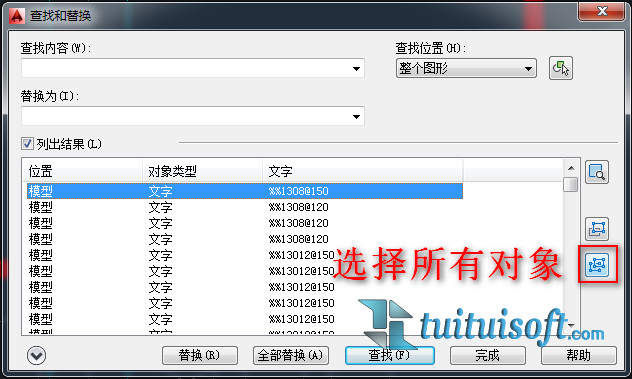

點擊【選擇所有對象】，將所有帶有一級鋼符號的標注進行框選

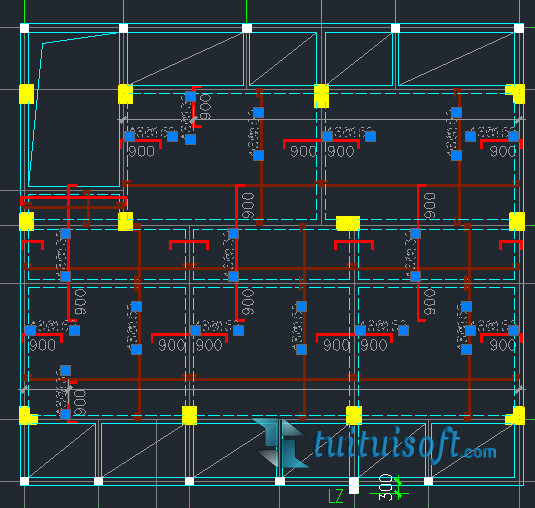

這樣圖紙中所有帶有一級鋼的標注就都被選中了，可以一次性進行刪除

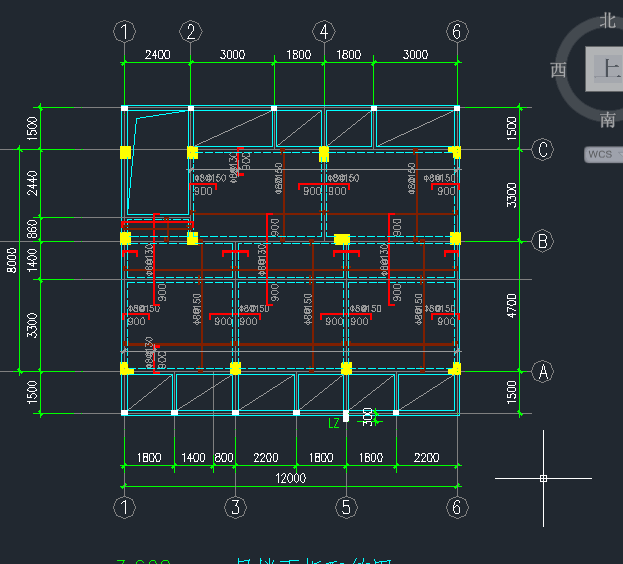

現在，我將全過程演示一遍

OVER~
