    AutoCAD Plant 3d里端碼含義

    發布于:2014-07-23 13:38:03

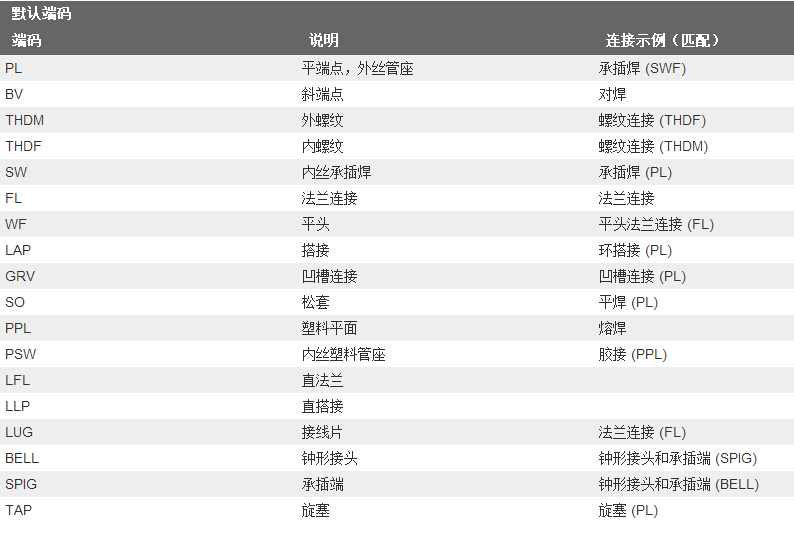

    1、端碼描述了管道和設備管嘴的開放端點(端口)。

    例如:
    對焊彎頭的端碼為 BV(表示“斜端點”)
    設備管嘴的端碼通常為 FL(表示“法蘭連接”)

    2、可以使用“特性”選項板查看圖形中管道和管嘴的端碼。無法使用“特性”選項板更改端碼。

    3、通常情況下,不能直接處理端碼,因為它們是設備管嘴或管道等級庫中使用的零件的只讀特性。

    說明:

    管道可采用不同的端點連接。平端點、斜端點、外螺紋和凹槽連接端點類型都是可兼容的,并可以進行調整以與連接相匹配。例如,如果螺紋連接彎頭連接到 EndType1 的“端口特性”為“PL”的管道,則管道端點類型將按 THDM 連接。

    根據不同的端點類型可以設置不同的連接方式,那么在AutoCAD Plant 3d怎么設置不同的連接方式呢?怎么去自定義連接方式?

    AutoCAD Plant 3d 配置管道連接方式!
