在大型設計或建筑項目的實際運作過程中，CAD文件的數量往往極為龐大，其復雜程度也超乎想象。比如一個綜合體或者高層項目，一份CAD里面可能得幾十上百張平面圖。然而，若采用傳統的逐個導出方式，無疑要耗費大量的時間和精力，而且，長時間的重復操作極易導致人為失誤，哪怕是一個細微的參數設置錯誤，都可能使得導出的PDF文件出現問題，影響后續的設計審查、施工指導等工作。

但如果能夠?qū)崿F(xiàn)CAD文件的批量導出，情況將大為改觀。設計師只需在批量導出工具中進行一次整體的參數設置，如統一的文件格式、輸出路徑、打印樣式等，就能快速將所有相關的CAD文件按照設定要求一次性導出。這不僅大大節省了導出文件所花費的時間，更重要的是，能夠有效避免因逐個操作而產生的錯誤，確保導出文件的準確性和一致性。

下面快跟我來看看CAD快速看圖新增的批量導出PDF這一神仙新功能到底怎么用吧！

一、準備工作

CAD快速看圖有多種下載方式，您可以通過官網下載純凈綠色安全的CAD快速看圖，點擊此鏈接即可一鍵直達！快人一步！



二、圖文教程

1.批量導出pdf功能鍵的所在位置

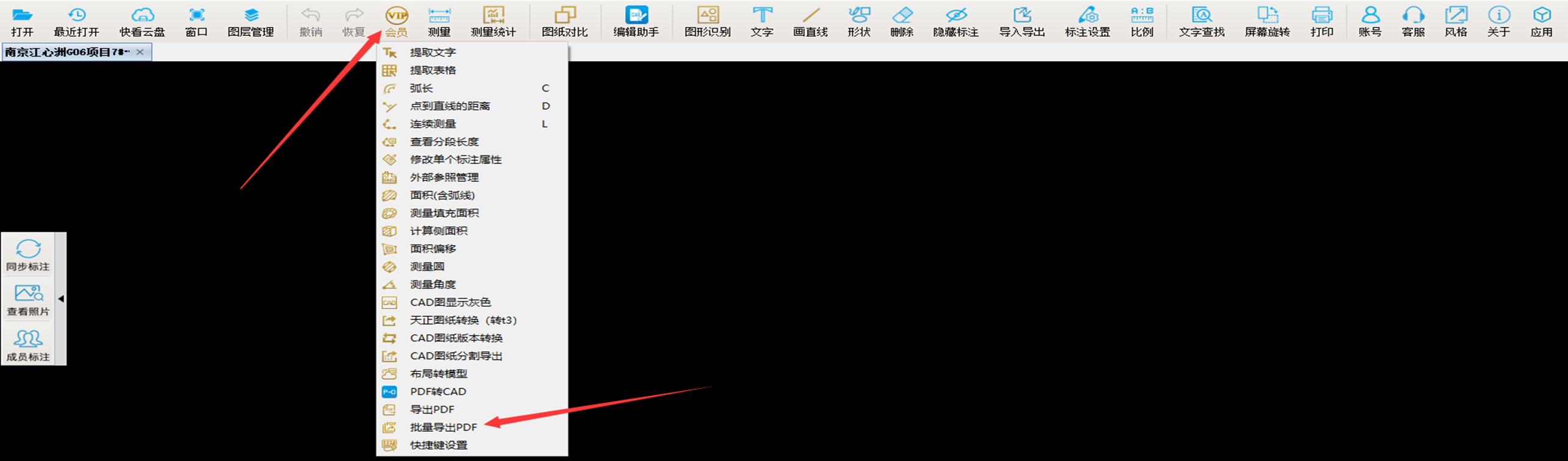

①首先打開我們需要批量導出pdf的cad圖紙，上方目錄欄里面點擊會員—批量導出pdf按鈕

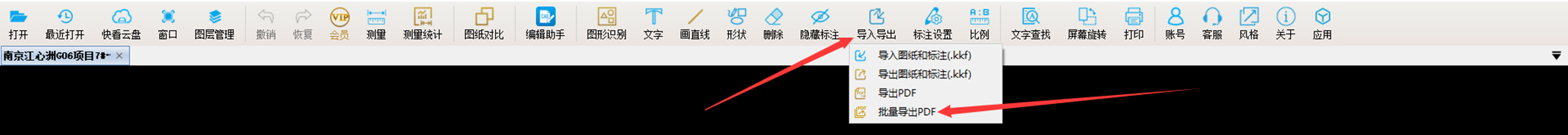

②同樣在上方目錄欄，點擊導入導出按鈕----點擊批量導出pdf。

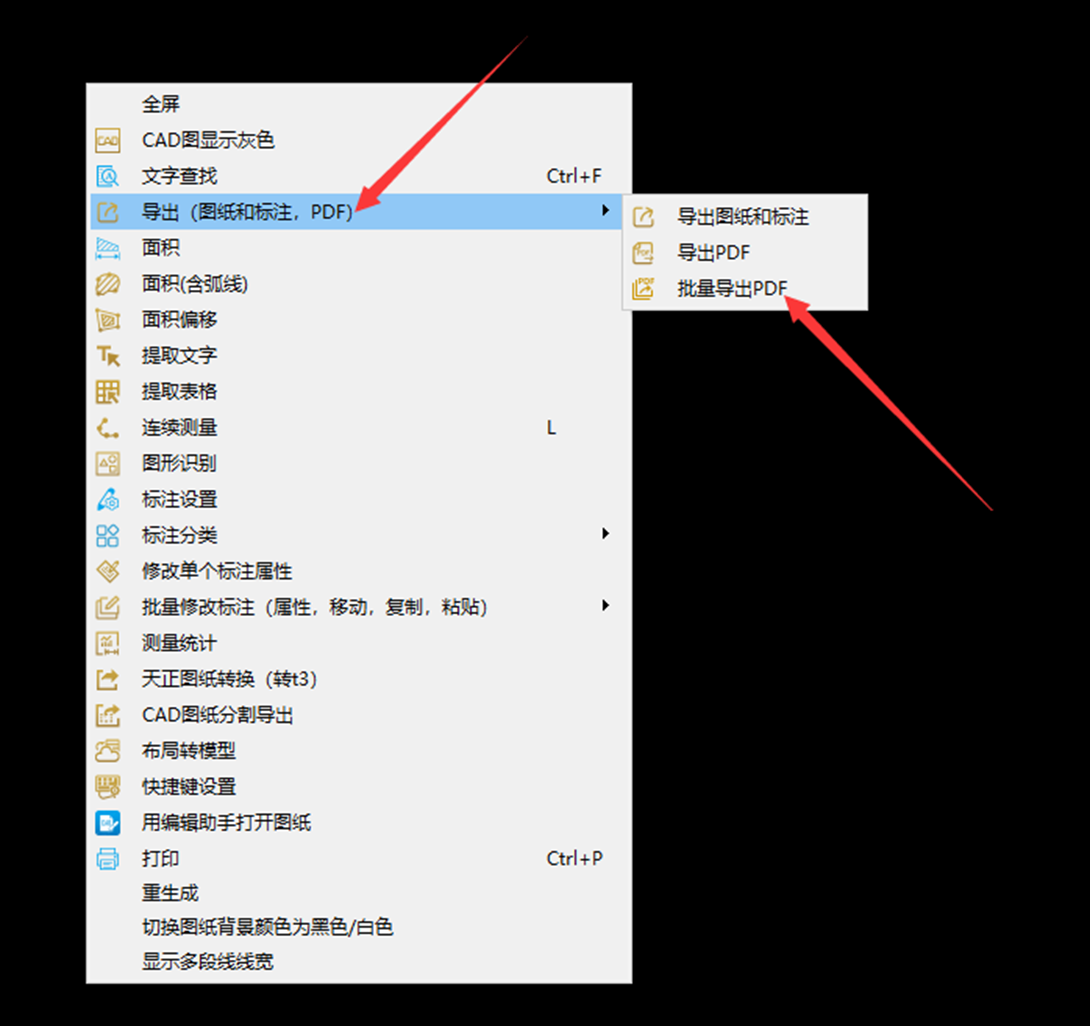

③在圖紙上右鍵---導出（圖紙和標注，pdf）----批量導出pdf。

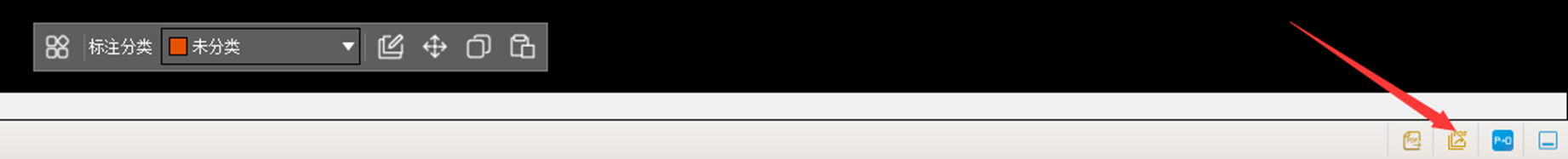

④在軟件的右下角的第二個小按鈕—批量導出pdf。



這四個位置均可以找到批量導出pdf功能。



2. 具體操作步驟



①.我們點擊【會員】按鈕，會出現一個下拉菜單，點擊【批量導出pdf】按鈕。

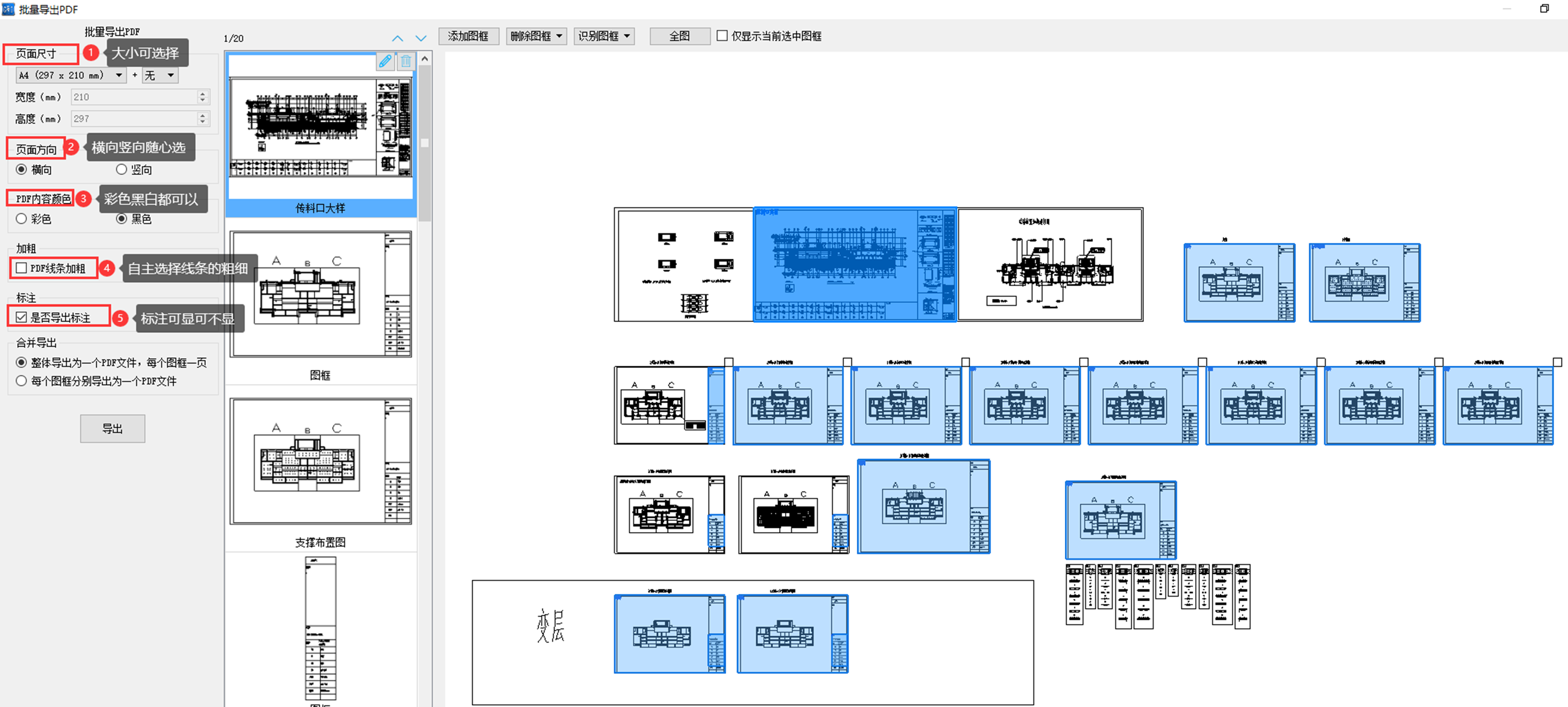

②.此時會跳轉出到批量導出pdf的基本設置頁面，左側一列與之前的導出pdf細節操作保持一致，可以選擇導出的pdf頁面尺寸，頁面方向，pdf的內容的顏色以及是否給pdf線條加粗&是否導出快看的標注。

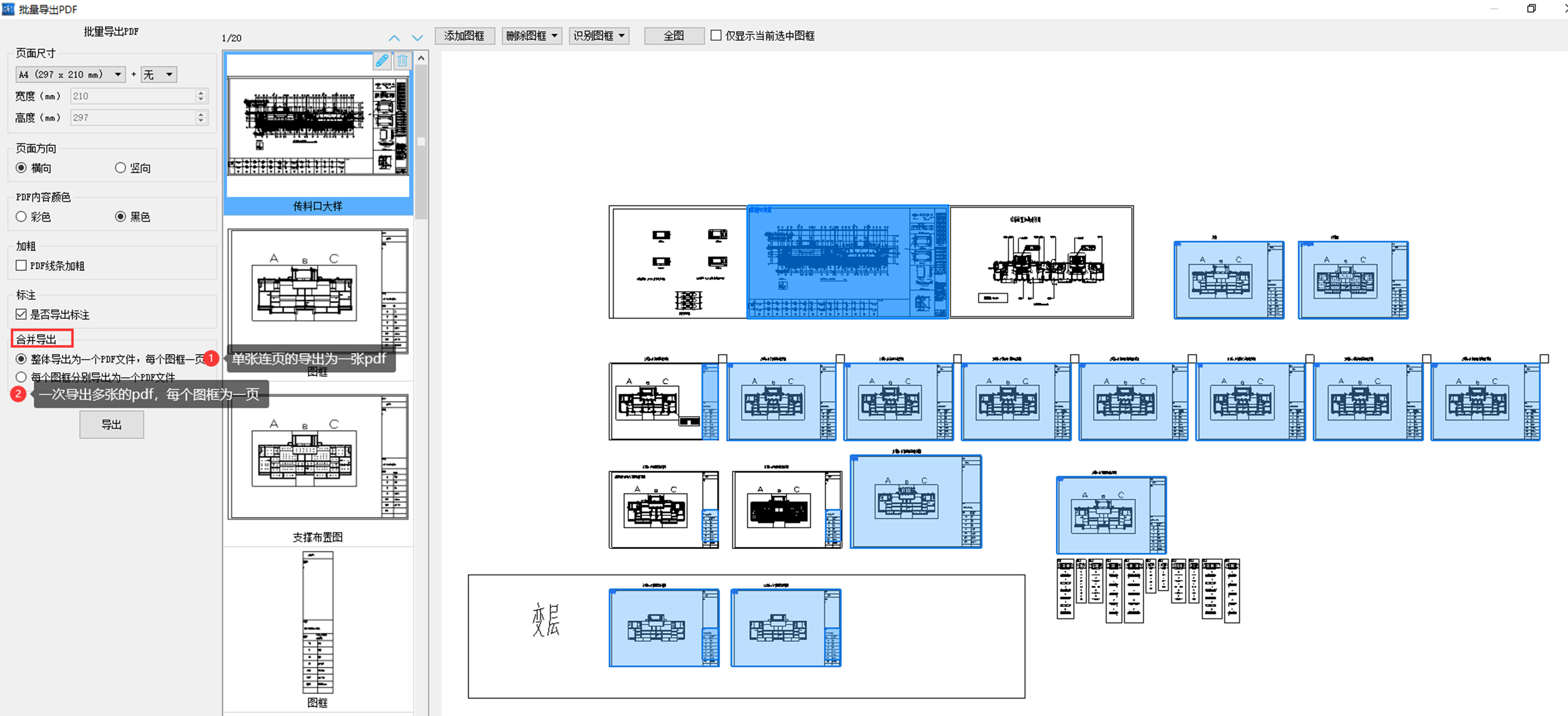

③最下面的一行為本次新增加的功能，可以選擇導出為一個單張連頁的整體的pdf，還是每個圖框單獨導出為一個新的pdf

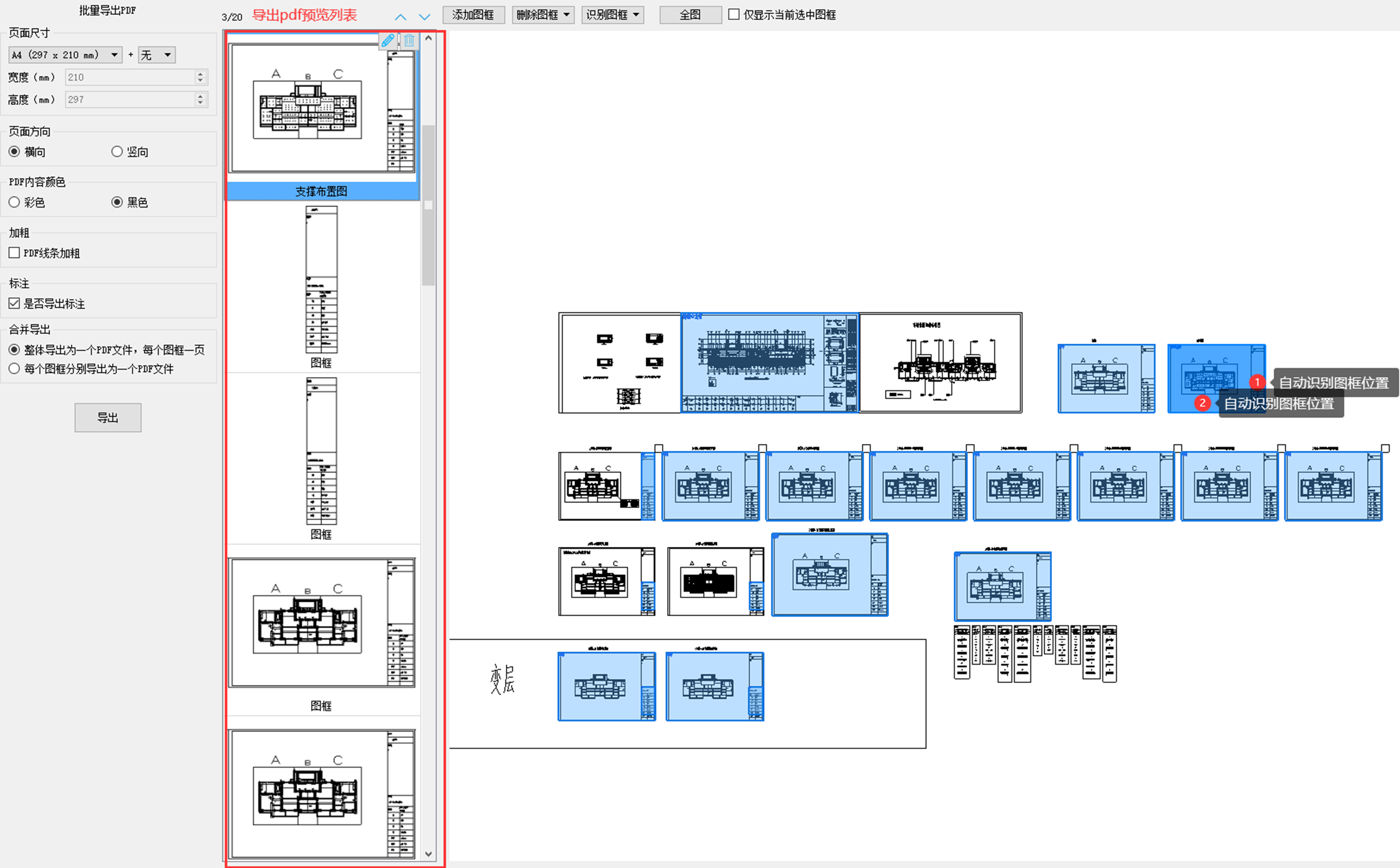

④.選擇批量導出pdf時，圖紙會自動識別圖框，識別順序按照：從左到右，從上到下，【具體是左上角先看y坐標，y坐標差距在一定范圍內再看x坐標】依次導出。



最左側為導出圖紙的預覽狀態，會顯示導出pdf的順序列表。軟件自動根據①和②的位置的文字自動識別圖框的名稱。

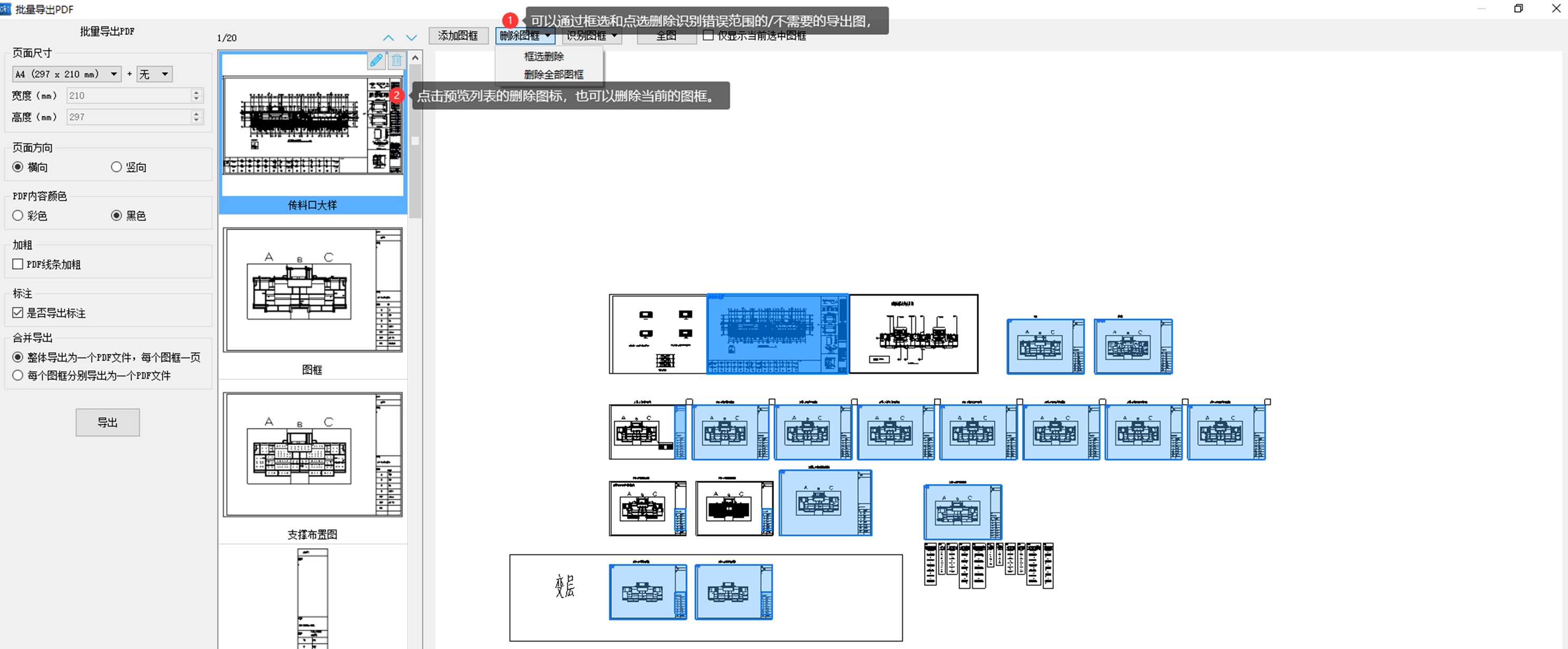

⑤識別錯誤的圖框或者不需要打印的圖形被識別到了，可以通過下面兩處進行刪除

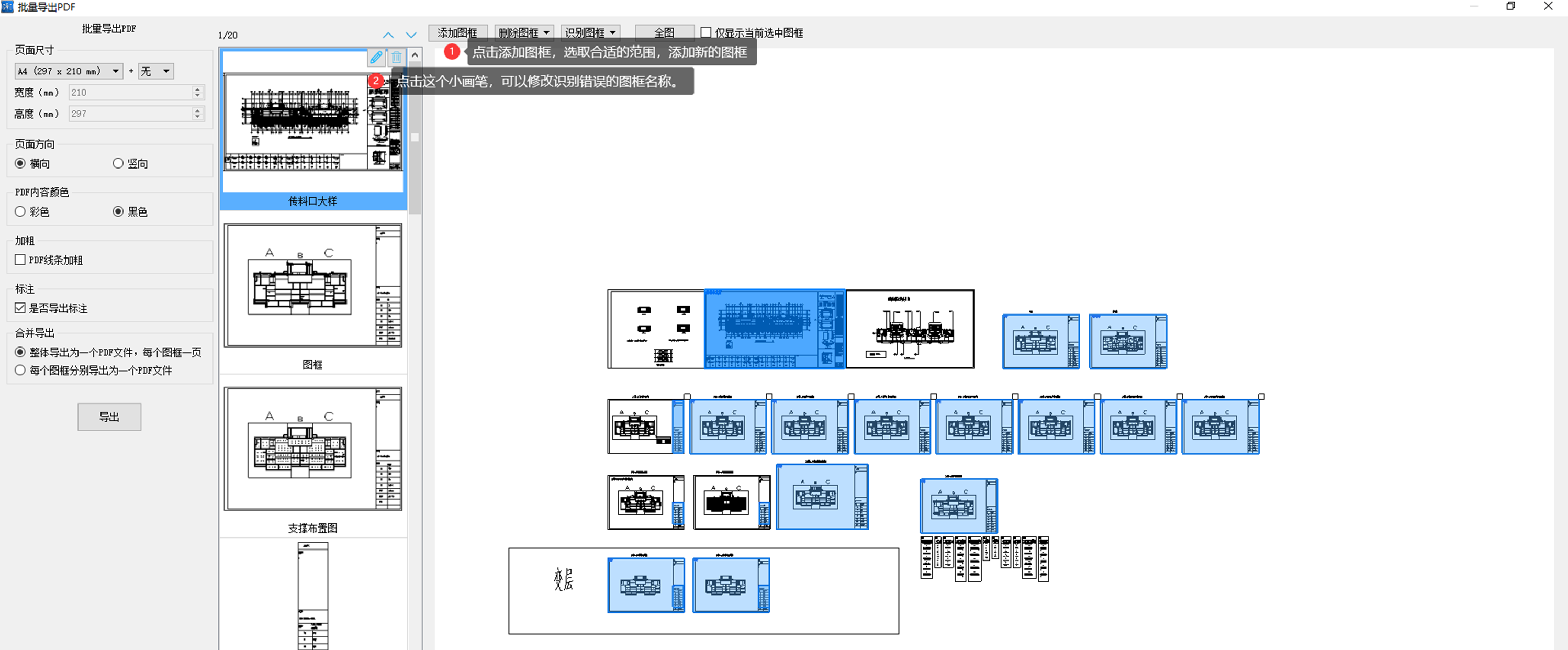

⑥刪除錯誤圖框后，可以使用這個添加圖框功能，去框選添加正確的識別范圍，左側的預覽列表里面的小畫筆可以修改圖框的名稱。

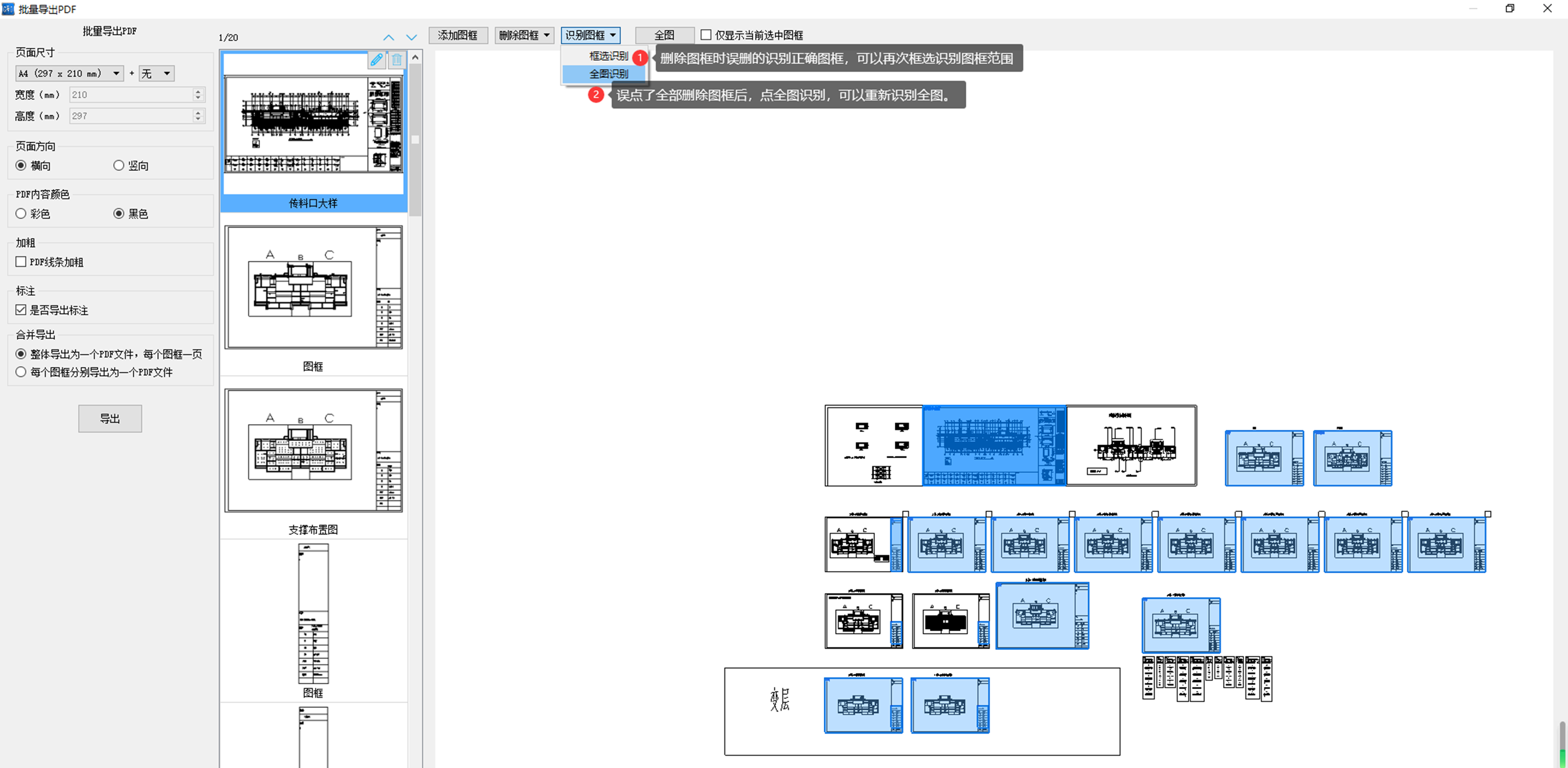

⑦刪除錯誤圖框后，添加完不能識別的圖框的圖紙，剩余的圖紙不必再一一框選添加圖框，可以框選范圍，重新識別剩下的圖框。



Ps：識別圖框無論是框選識別還是全圖識別，識別到的情況和首次識別是一樣的。

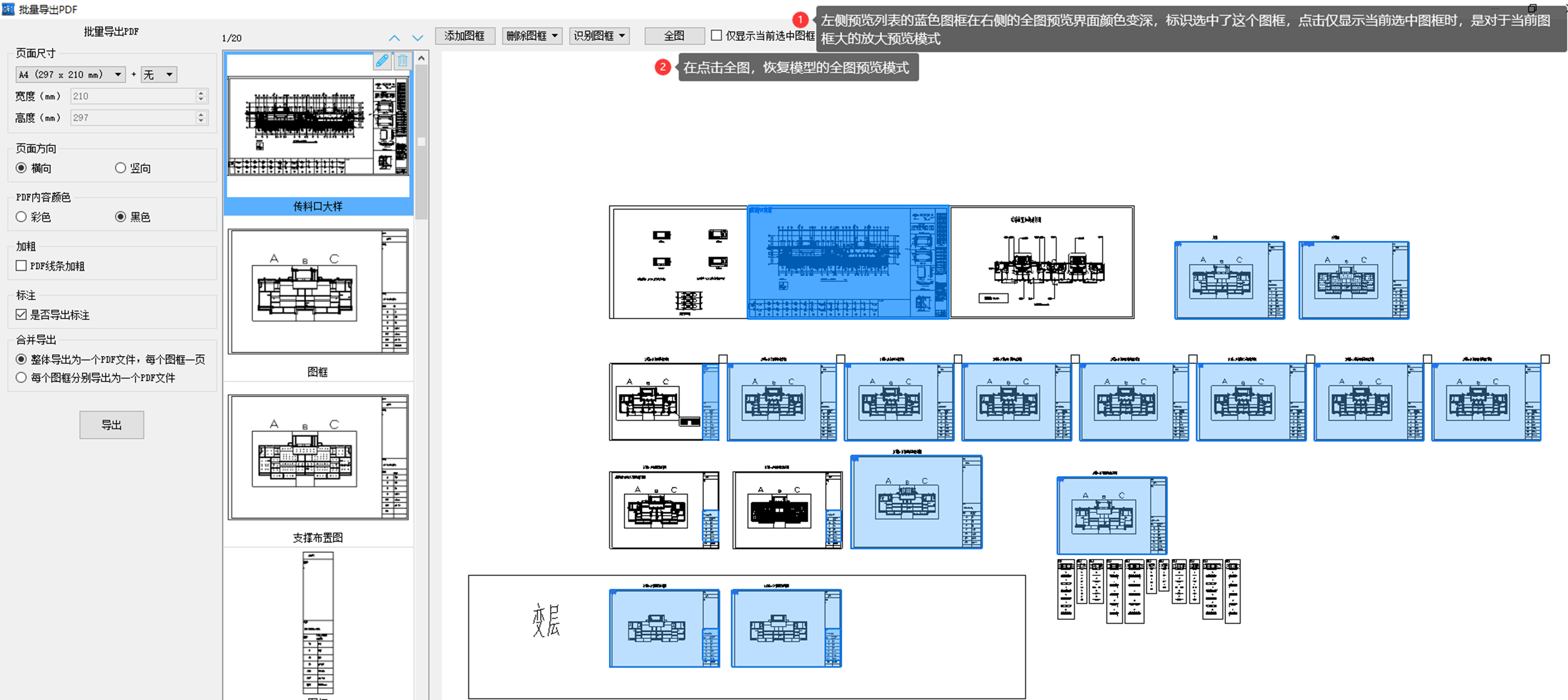

⑧左側預覽列表的藍色圖框在右側的全圖預覽界面顏色變深，標識選中了這個圖框，點擊僅顯示當前選中圖框時，是對于當前圖框大的放大預覽模式，在點擊全圖，恢復模型的全圖預覽模式。

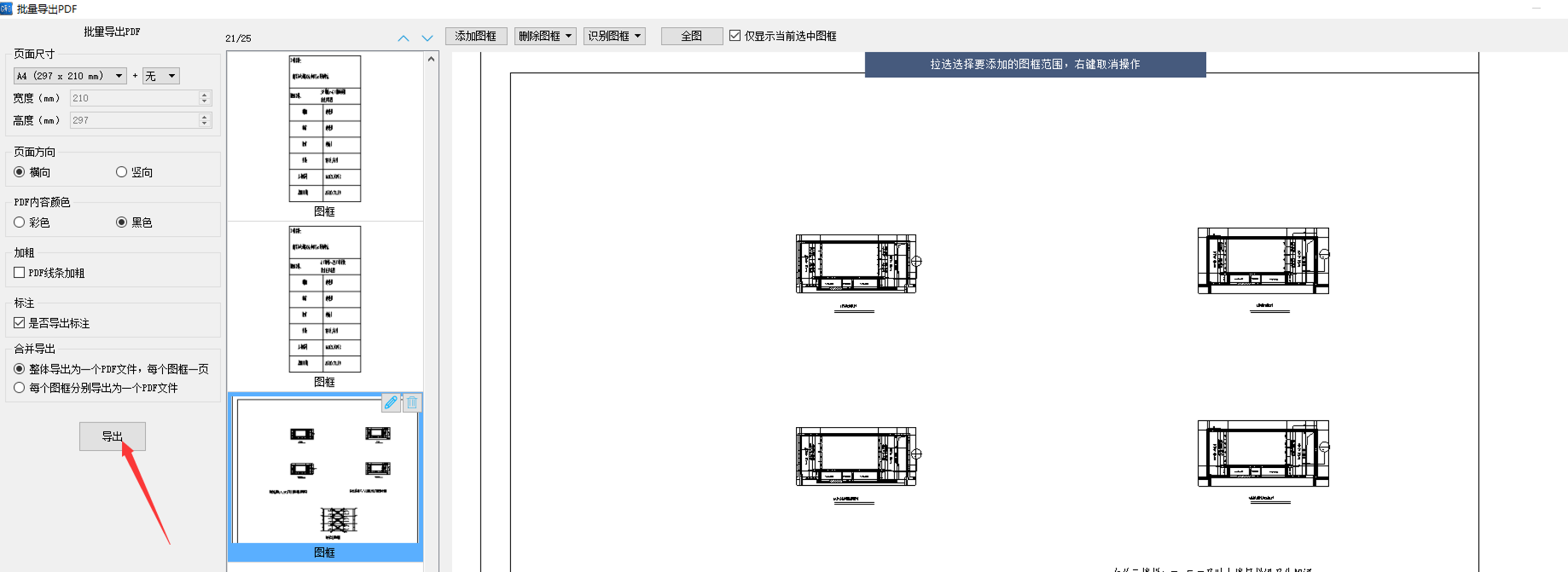

⑨全部設置好后，直接點擊【導出】按鈕，即可生成pdf。



注意事項：

1.目前不支持手動調整預覽處pdf文件的順序，是根據識別的先后來顯示的。

2.識別圖框是和第一次識別到的是一樣的，不適用反復識別沒識別到的和識別錯誤的圖框

3.標注需要在圖框范圍內才可以導出，若識別的圖框外有標注，需要重新添加圖框選擇更大的合適的范圍，或者使用修改標注屬性功能，將圖框外的標注移動回圖框內，然后識別圖框?qū)С觥?/span>





這樣，CAD批量導出PDF的功能就全部學完啦，快來上手操作吧！



如此一來，設計師們就能夠迅速地整理好用于交付的文件，無論是提交給甲方進行審核，還是移交給施工團隊用于現場施工，都能夠更加高效、順暢地進行，從而有力地推動整個項目的順利推進，確保項目按時、高質量地完成。如果你在CAD批量導出PDF過程中遇到任何問題，歡迎在評論區留言分享。
