    Revit技巧 | Revit凸窗怎么設置?關于Revit凸窗的繪制

    發布于:2024-10-31 12:10:01

    BIM中文網

    更多

    窗的繪制,首先選擇基于墻的公制常規模型將族類別設置為“窗”,窗一般分平面窗和凸窗。繪制凸窗時有以下要點:根據平面圖、立面圖、剖面圖確定窗的尺寸;使用拉伸和放樣進行創建;注意選擇子類別并添加材質。窗的放置有以下要點:定位時,根據平面圖確定位置,根據立面圖確定高度;放置完后進行調整時,根據柱的位置調整水平位置,根據梁和墻飾條的位置調整高度。


    打開CAD圖,測量凸窗的總高度和寬度分別為2500和900。打開Revit新建一個族,選擇基于墻的公制常規模型,修改族類別為窗。接著打開立面圖的放置邊,使用拾取線繪制洞口,再使用快捷鍵“TR”進行修剪,打開三維圖查看。

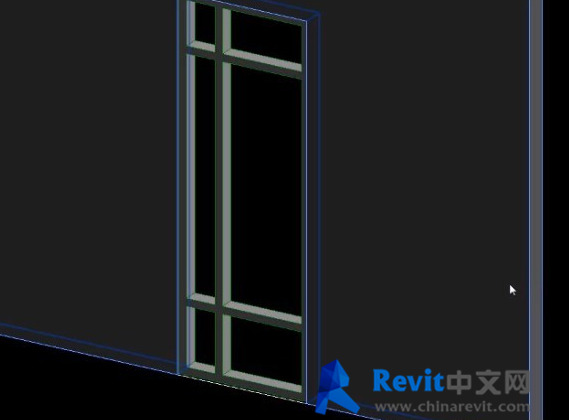

    首先進行平面窗框的繪制,回到放置邊,打開“創建”選項的“拉伸”,使用矩形,接著將它偏移50,使用空格鍵。接著打開CAD圖,利用快捷鍵測量窗框距離邊框的長度為300、400和500。接著使用拾取線繪制出這三個距離的框線位置,再偏移50繪制,使用快捷鍵“SL”將需要打斷的部分進行打斷,再使用“TR”進行修改。將拉伸終點和起點設置為50和-50,材質關聯族參數設置為窗框,子類別修改為框架,平面窗框即繪制完成。對照CAD圖可發現窗框方向畫反了,選擇窗框使用快捷鍵“RO”旋轉180°,便無誤了。

    接著進行凸窗窗框的繪制,同樣線測量外側與外墻的距離,再使用放樣進行繪制。先繪制放樣路徑,從最外圍開始向內繪制。繪制好其中一個窗框后,調整其位置,再進行復制,這樣兩側窗框就繪制好了,再對窗框進行連接,確保圖中沒有接口,窗框即繪制好了。玻璃的繪制同平面窗。
