    Revit技巧 | Revit建模流程的步驟是什么?關于Revit建模流程的步驟

    發布于:2024-12-20 19:10:01
    首頁/技術分享/Revit
    收藏
    1007

    BIM中文網

    更多

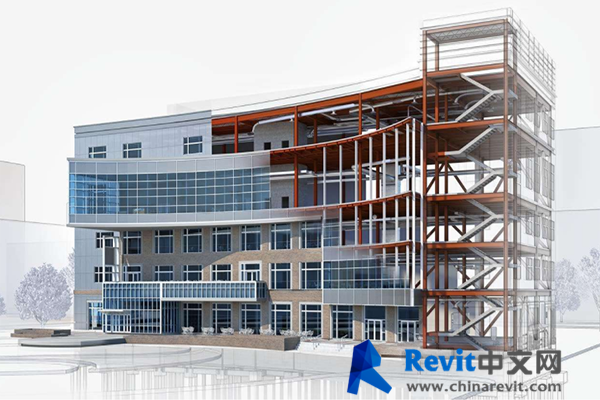

    Revit建模流程的步驟是什么?

    一、 開始新項目:進行建模之前,需進行項目設定工作,其中分成設置項目及建立敷地平面兩項工作,在設置項目時,其過程為:

    1.建立項目:使用CAD/BIM管理員提供的項目樣板或預設樣板。

    2.指定項目信息:輸入客戶、項目名稱、編號和地址。

    3.指定地理位置:透過指定街道地址、緯度和經度或最近的城市來指示建筑的所在位置。4.建立營造階段:依預設,Revit會定義一個「現有」階段和一個「新」階段。它也會指出現有營造的拆除階段。若需要其他的項目階段,請予以建立。在建立敷地平面中要提供建筑模型的上下鏈接信息,其內容有:

    (1)定義敷地設定:為地形元素定義等高線間隔、選取剖面切割材料,以及指定開挖深度。

    (2)建立地形表面:在敷地平面或3D視圖中,可透過點選點、匯入3D數據或是匯入點檔案來建立地形表面。

    (3)將專案旋轉到正北:若要為相對于建筑用地的建筑提供適當的上下文,請指定相對于項目北的正北。

    (4)指定地界線:繪制地界線,或使用測量數據建立地界線。

    (5)加入敷地建板:在敷地平面中,將敷地建板加入到地形表面。然后修改建筑地坪的結構和深度。

    (6)整地地形表面:整地敷地建板的地形表面,指出現有等高線的變更。

    (7)建立停車場、道路和人行道:使用地形表面附屬區域定義現有道路和其他敷地元素。加入停車場、替代道路和人行道的占位符。(8)加入敷地組件:若要保留現有的樹或其他敷地組件,可將其加入到敷地設計。


    二、 建立模型:進行模型繪制,其過程分成:

    1.設計初期配置:以量體設定或現有設計,以及定義樓層和網格,開始著手建立較大的建筑模型元素。

    2.加入基本建筑元素:在建筑模型中放置一般元素可協助規劃配置。稍后在進行精細化設計時,可以指定特定的元素類型。

    3.檢視模型:建立不同的建筑模型視圖,例如剖面、立面和3D視圖。如果在一個視圖中變更建筑模型,Revit會將這些變更擴展到整個項目。

    4.加入更多元素到模型:建立初期配置后,加入更多細部項目到建筑模型,包括結構(structure)及系統(MEP)組件,以供后續開發設計。

    5.精細化模型

    三、建立模型文件:準備施工文件供建筑商和工程師使用,其過程有:

    1.建立模型的圖面:若要與建筑商和工程師共享設計信息,可以從建筑模型產生詳圖,或是建立展示特定細節的草圖。

    2.批注圖面:加入標注、文字和卷標以提供詳細信息。

    3.建立明細表:建立明細表以決定數量并預估成本。

    4.加入詳圖:從詳圖資源庫加入細部線和詳圖組件。加入關鍵注記以識別所需的設備和材料。

    5.精細化圖紙:以圖紙建立圖面之后,精細化圖紙的外觀。

    6.發布施工文件:打印施工文件,或將其發布供電子共享。

    7.追蹤修訂:輸入修訂信息、使用修訂云形標記變更,以及指定要在每張圖紙上顯示的修訂

    四、 展現專案:準備設計以便向客戶或其他利害關系人進行簡報。其內容有:

    1.建立彩現:產生建筑模型的相片擬真影像,并向客戶展現設計,或與團隊成員共享設計。

    2.建立穿越:建立建筑模型的虛擬導覽,以便與其他人共享設計。
