    Revit技巧 | Revit如何創建駁接爪嵌板?關于創建駁接爪嵌板

    發布于:2024-11-06 18:50:01

    BIM中文網

    更多

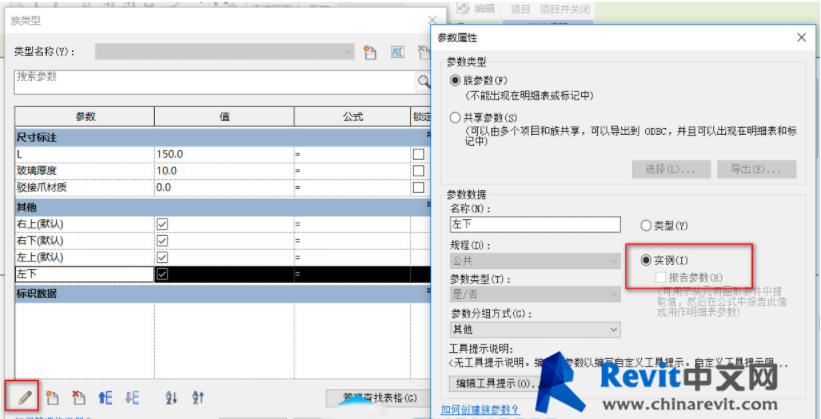

    Revit如何創建駁接爪嵌板?在駁接爪族中,選中駁接爪的爪子和桿通過點擊可見,添加參數。按照如此,分別創建右上、右下、左上、左下類型參數。


    再將每個參數改為實例參數,這樣我們族載入到嵌板中時,我們可以對駁接爪進行控制。通過編輯族修改,修改完之后會出現默認。

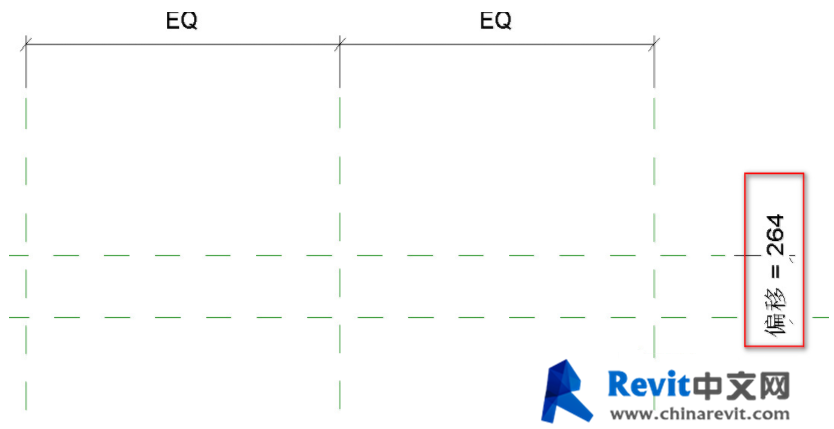

    新建一個族選擇公制幕墻嵌板進行繪制。給定一個參照平面,進行標準并賦予一個參數為偏移。

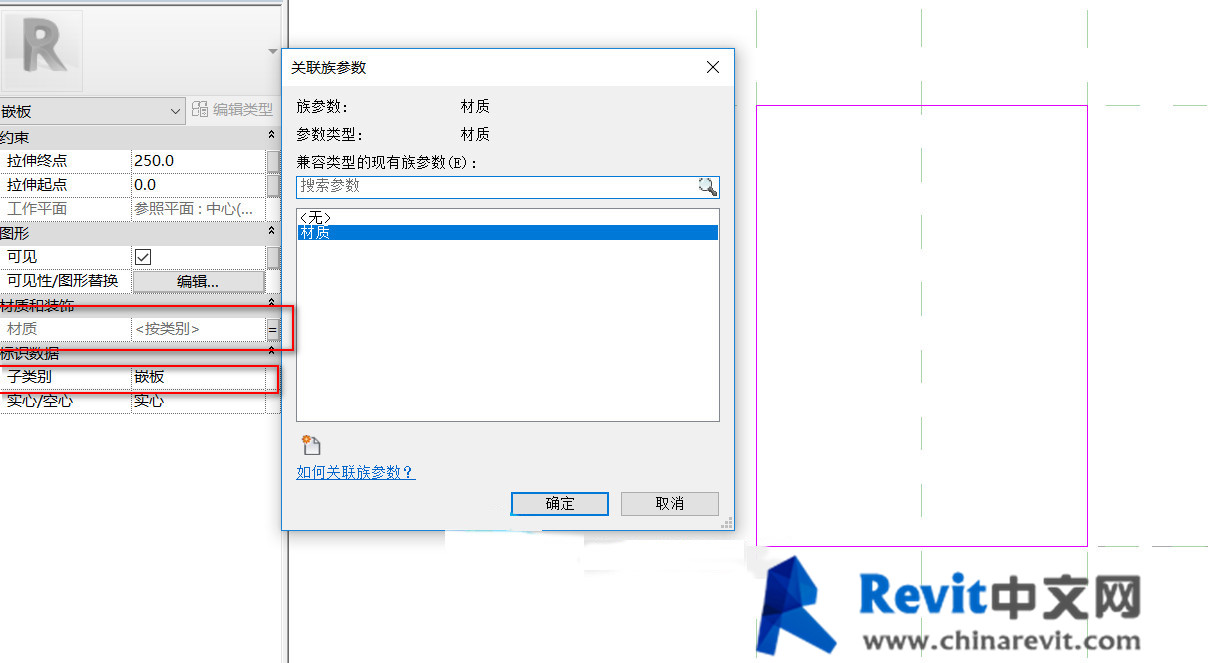

    進入立面視圖,利用拉伸工具繪制嵌板并鎖定,將子類別修改為嵌板。添加一個材質參數,完成拉伸。

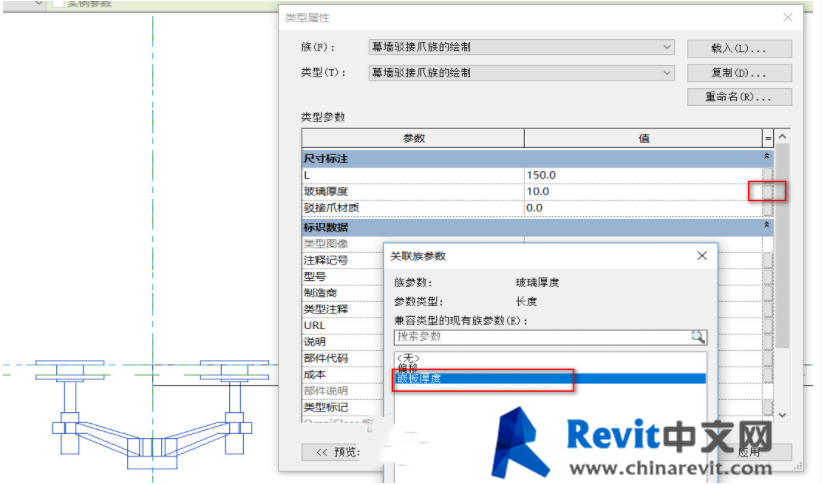

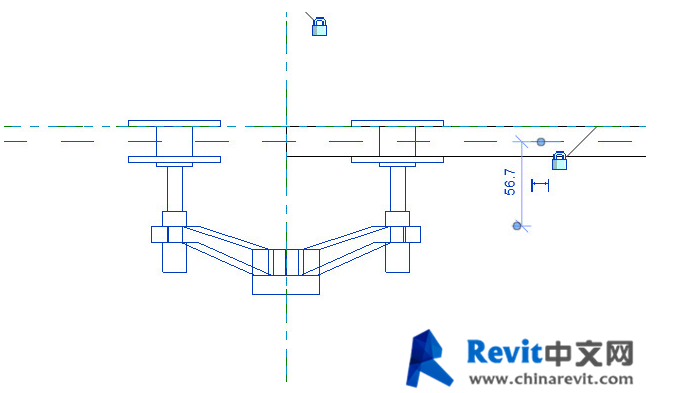

    進入到平面視圖將我們的拉伸的上端與我們繪制的偏移參照線對齊并鎖定。給嵌板添加注釋并添加嵌板厚度參數。修改參數嵌板厚度為20,偏移為10,載入我們的駁接爪族。利用對齊工具修改位置并鎖定。選擇駁接爪族,點擊編輯類型再玻璃厚度后面的小按鈕將嵌板厚度關聯參數。


    這樣駁接爪的玻璃厚度參數就跟嵌板厚度關聯在一起了。

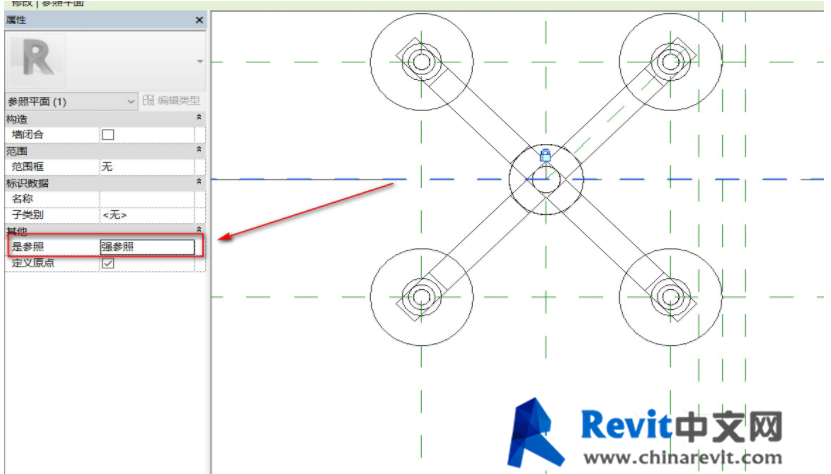

    進入立面視圖,點擊駁接爪進行編輯族,在駁接爪的前里面中,選擇中間的參照線將其改為強參照。這樣在嵌板族繪制中就可以將駁接爪進行中心鎖定。

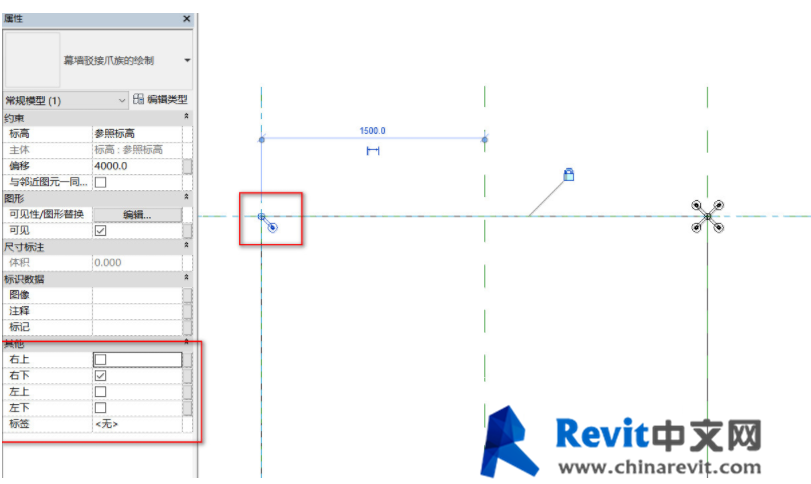

    利用鏡像工具和復制工具將其他3個角落的駁接爪補齊,要注意對駁接爪進行立面和平面的參照面鎖定。選擇駁接爪,在屬性面板中只勾選右下,其他駁接爪也如此操作。這樣當多個駁接爪嵌板在一起時駁接爪就不會重疊。
