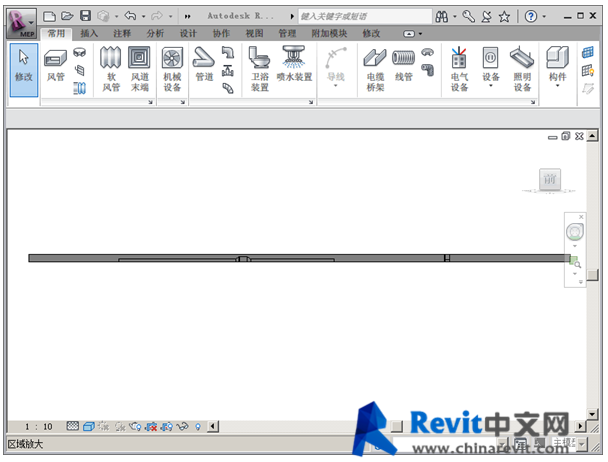

繪制風管的時候，可以對風管的對正方式進行設置，水平方向可以設置左對齊或者中心對齊或者右對齊，垂直方向可以設置為頂對齊或者中心對齊或者低對齊，如果需要對原來的對齊方式進行修改的時候應該如何操作呢？比如，下圖中原來中心對齊的風管需要修改為垂直底對齊。

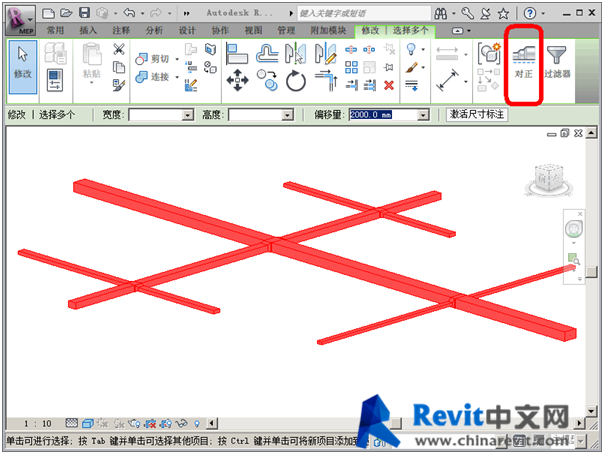

一種修改方式就是刪掉所有的風管管件，所有的彎頭和三通等，對每一段風管進行修正，調整其標高，然后再手動把風管連接起來，這種方式非常麻煩，一個空調系統這么改要浪費很多時間，所以修正風管對齊方式推薦采用“對正”工具進行修正，如下圖所示，把需要對正的風管全部選中，可以框選，不過推薦使用Tab鍵選擇整個系統，選擇完畢，在工具欄最右邊出現上下文菜單“對正”工具。

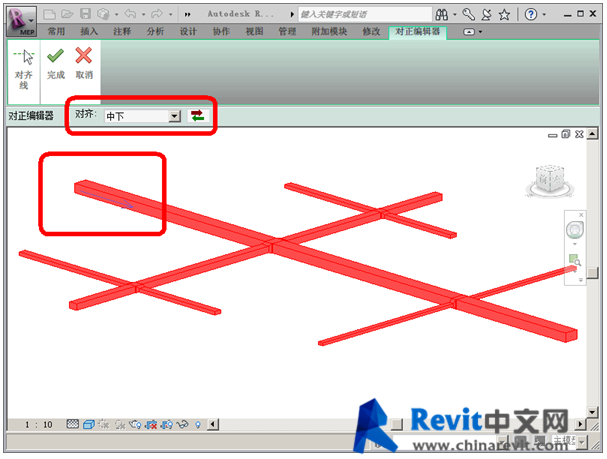

點擊該工具，對風管“對齊”選項進行設置，這里主要有兩處需要設置，一個是選擇需要對齊的風管，點擊狀態欄右邊雙向箭頭，切換對齊風管，在繪圖窗口可以看到一個指示箭頭在各段風管間切換(是風管系統的開口端)，我們需要將整個系統對齊到最大的那根風管，那么指示箭頭切換到該風管即可，然后再對齊下拉菜單中選擇“中下”，該設置將所選風管系統水平中對齊，垂直底對齊。

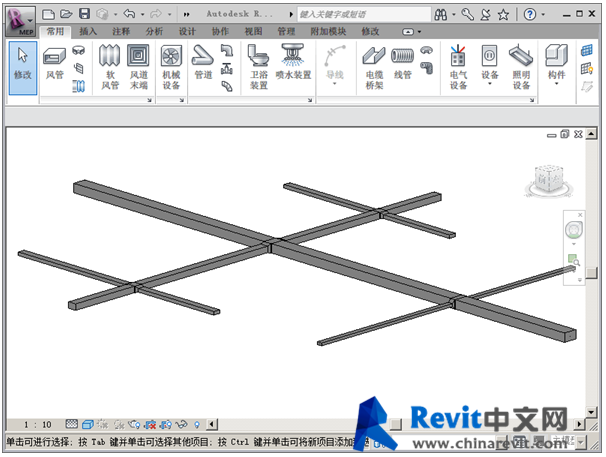

設置完成，點擊完成按鈕，即可快速修正風管對齊方式。
該對齊方式不僅可以對齊到風管，也可以將所選系統中對齊到某一條線，可以注意到工具欄有“對齊線”命令。
