在Revit平面視圖中視角是俯視視角，但是在一些特殊的情況下，我們可能需要創建仰視視角的平面視圖，例如我們需要向上看天花板的燈具布置的時候，下面舉例說明添加仰視平面視圖的方法。

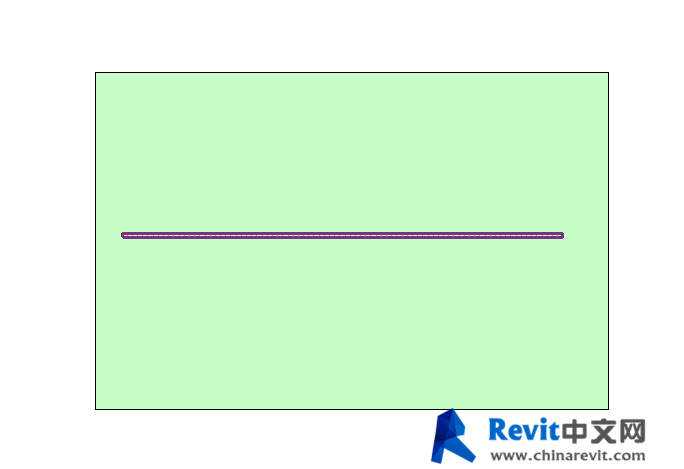

如圖在模型中有一樓板跟一墻，平面視圖如下。

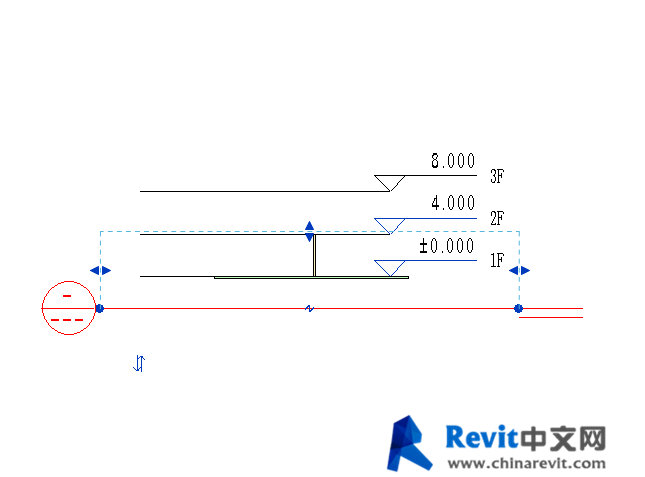

打開任意立面視圖，比如打開東立面視圖，東立面視圖中利用剖面工具添加剖面視圖，拖動四邊夾點調整視圖范圍，如下圖所示。

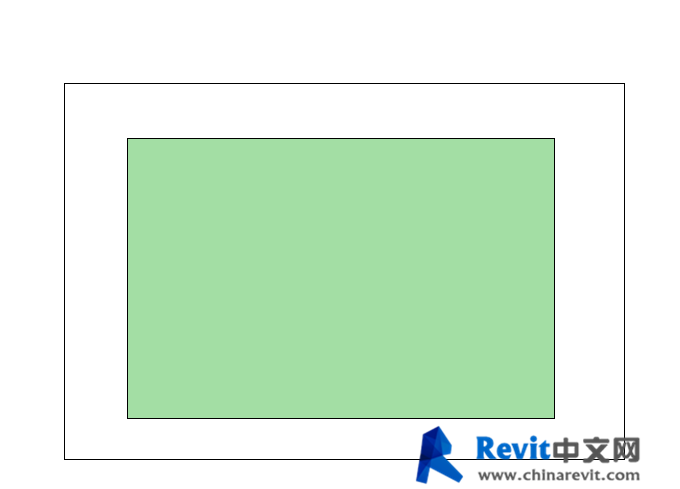

切換到該視圖，即可創建類似仰視視角的平面視圖(圖中看不到墻)，可以用“翻轉命令”雙向箭頭修改視圖方向，修改視角為俯視，這樣就類似樓層平面視圖。

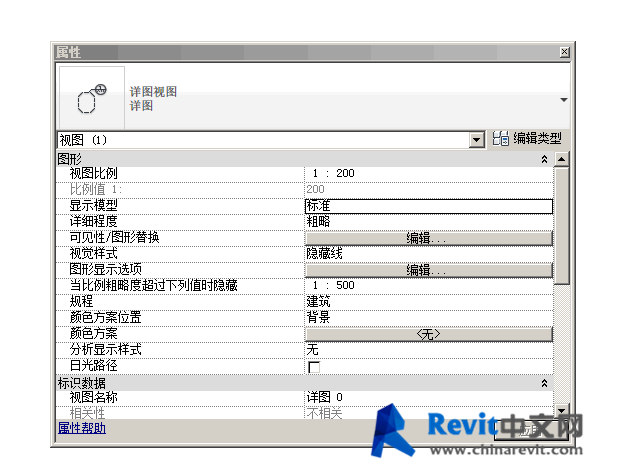

事實上在里面視圖中如果選中該剖面，屬性工具欄可以看出該剖面屬于“詳圖視圖”，并且不能將其修改為其它類型的視圖，另外，在剖面視圖也可添加詳圖視圖。
一句話總結，在剖面或者立面視圖中添加詳圖視圖，并控制其視角方向和視圖范圍就可創建仰視平面視圖效果。
