剛入手操作Revit的朋友可能還不會創建嵌套族，而今天筆者就介紹Revit創建嵌套族的操作步驟，相信大家通過學習，在以后的操作中一定會得心應手。

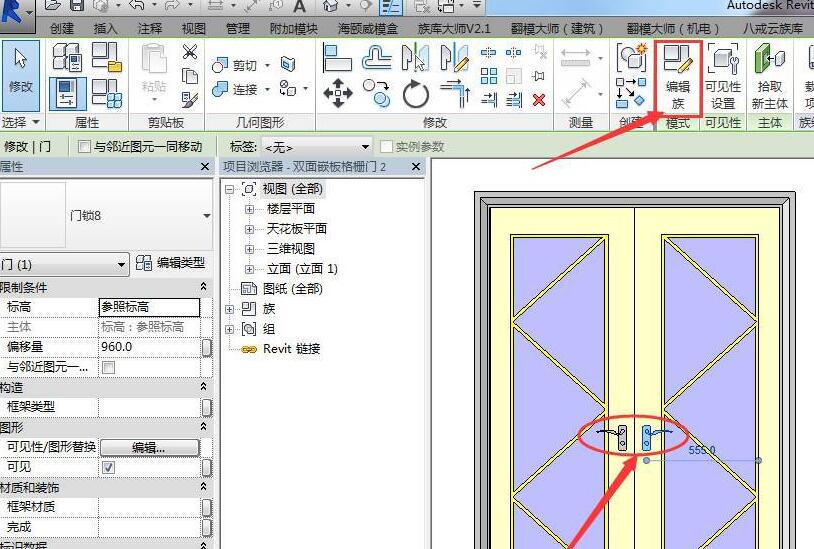

1.打開Revit，找到一個帶門把手的建筑門族;當點選把手時，選項卡中出現“編輯族”命令，說明該構件是作為嵌套族被載入到門族中來的;

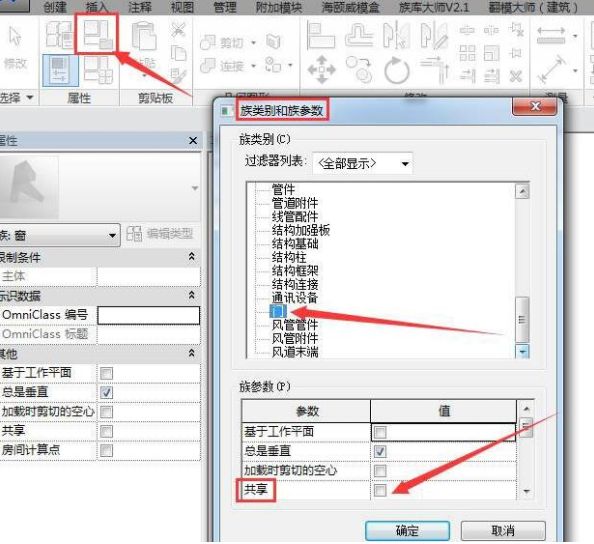

2.單擊“編輯族”進入到把手的編輯環境中，點擊選項卡下的“族類型和族參數”，在彈出的對話框找到“共享”;
(注：1.這里“共享”是沒有勾選的，此時該族作為嵌套族隨著主體族載入到項目中是屬于主體族的部分，不能被單獨調用的，只能跟隨主體族被使用;若是勾選了“共享”則載入到項目中后也是主體族的一部分，但它同時也能被單獨調用，可以脫離主體族。

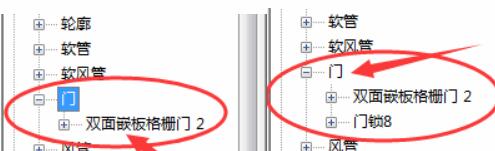

3.嵌套族最好使用和主體族相同的族類型，否則載入到項目中后嵌套族構件會歸屬到它自己的主類型，就沒辦法指定其子類別，也無法準確控制其可見性設置。)
4.切換至門族編輯環境，點選“把手”，此時在左側實例屬性中并不能為把手指定子類別，切換回把手的編輯環境;

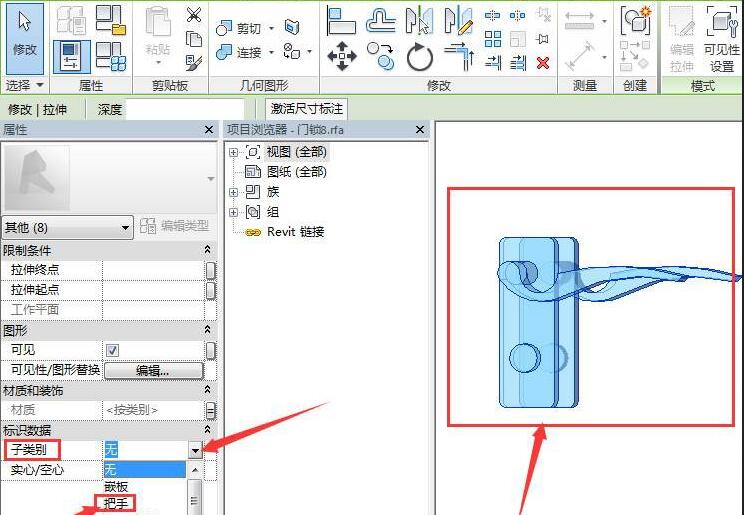

全部選中把手構件，在屬性欄找到“標識數據”點擊“子類別”末端的下拉箭頭，將整個構件指定子類別為“把手”，此時便可以在門族環境中正確指定把手子類別;
5.不少用戶會發現即使為嵌套族給定了材質，但載入到主體族中還是要重新定義材質，這里就需要我們逐步對構件材質參數進行關聯;

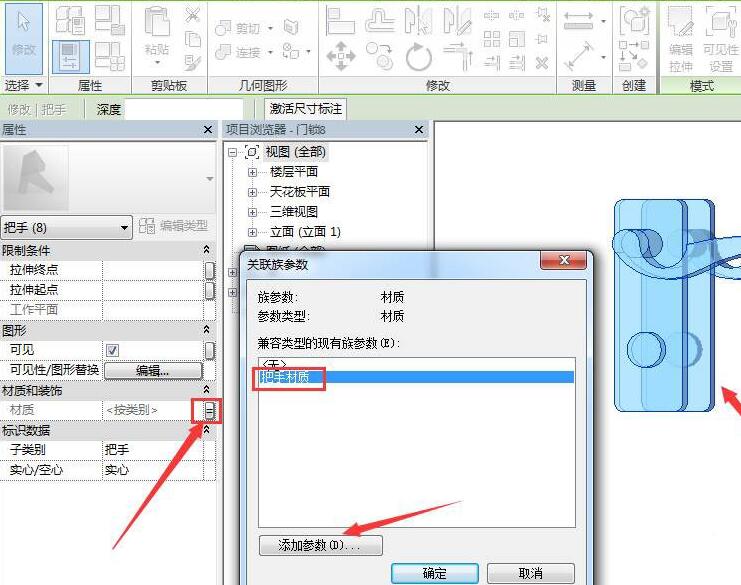

首先為嵌套族定義材質參數(只添加材質參數，先不要指定材質，若指定材質載入到其他族就失效了，又要重新定義);

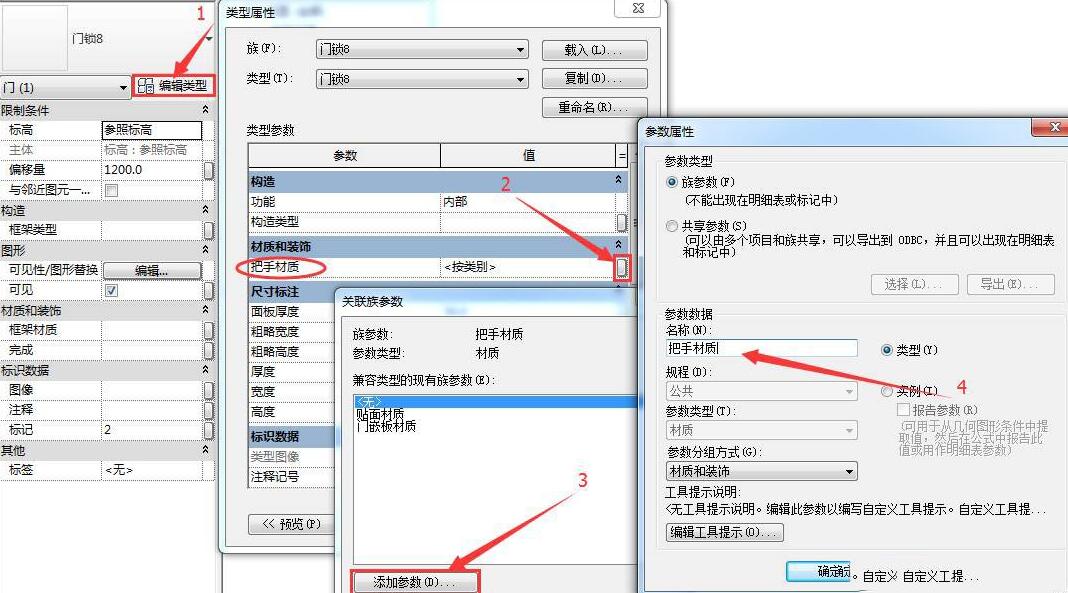

將嵌套族載入到主體族中，選中該嵌套族點擊實例屬性欄的“編輯類型”，再次為嵌套族材質關聯材質參數;
此時，便能在項目中對各個部件材質進行控制。
(注：嵌套族可以多次嵌套，其材質參數必須跟隨其主體族逐步關聯起來，才能在項目中被控制;子類別也是同樣的步驟，必須逐步進行指定，最后在項目中才能被控制)。
