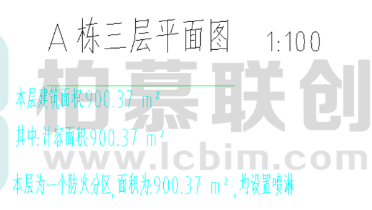

Revit 出圖時，有時候會要求視圖名稱下面加下劃線，如圖所示。那么這個下劃線如何設置?
單線細線的話比較簡單，直接畫線就可以了。一般二維線使用詳

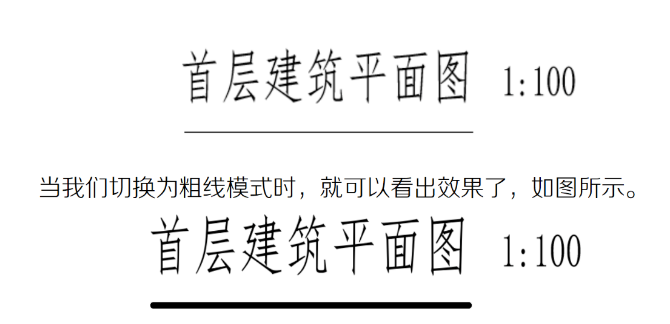

圖線，選擇合適的線型就可以了。但是如果時粗線就要麻煩一點。一般畫圖的時候，視圖模式為細線模式，所以即使線的寬度設置的比較大，看著仍然是細線，如圖所示。

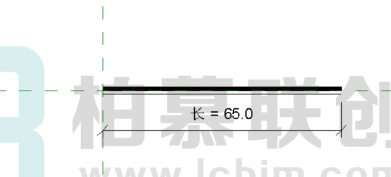

如果你不滿足這種效果，還有另一種方法:單獨做一個二維符號族，這個族有一定的寬度，代替粗線。
如圖所示。這種族注意一下，建議增加一個長度的實例參數，方便在項目中對其長度進行調整。
最后，為了方便使用，可以將文字和下劃線組合為一個詳圖組保存在項目中，使用時直接調用就行，如圖所示。
