來源：施加咨社
像這種坡屋頂有兩種方法進行繪制。
第一種：定義坡度。
點擊建筑選項卡中的屋頂按鈕。

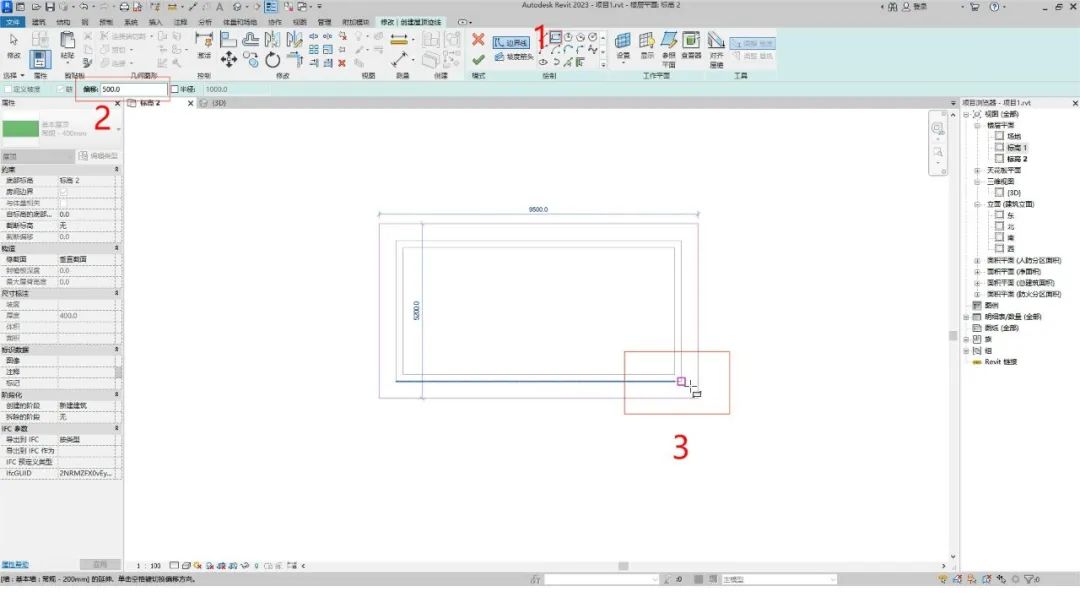

選擇使用矩形工具。
將偏移值修改為500。
將屋頂跡線繪制出來。

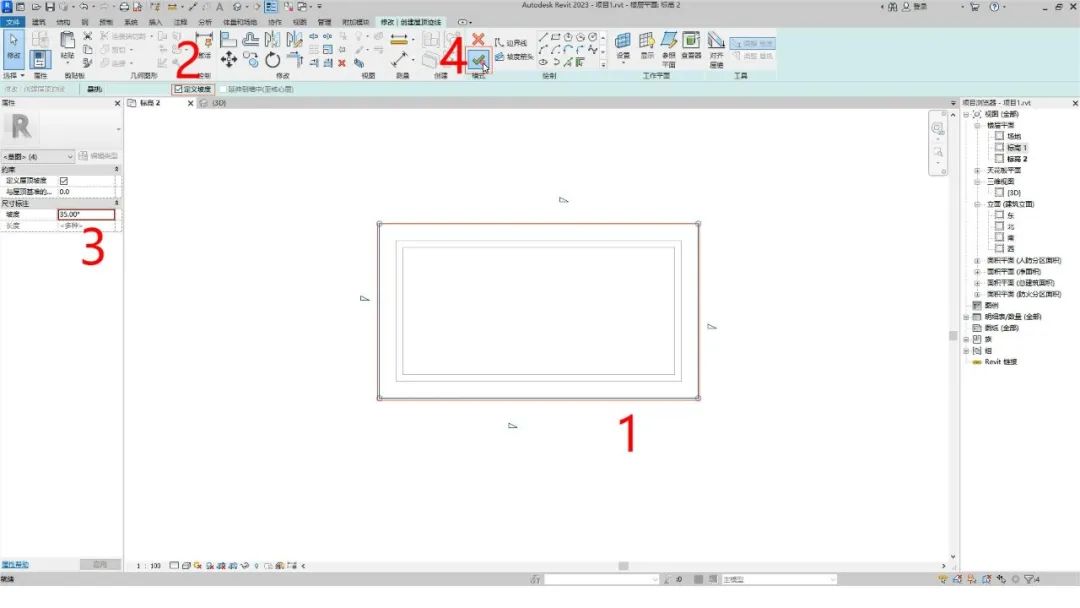

選中全部屋頂跡線。
添加一個定義坡度。
將坡度值修改為35。
點擊完成按鈕。
搞定。

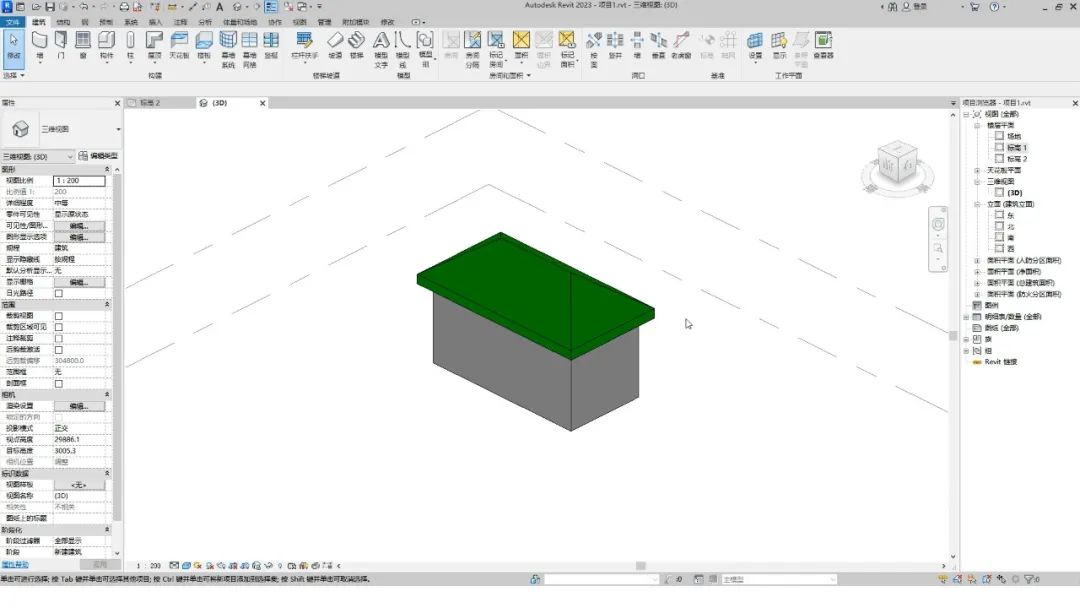

切換到三維視圖觀察一下。
第二種：坡度箭頭。

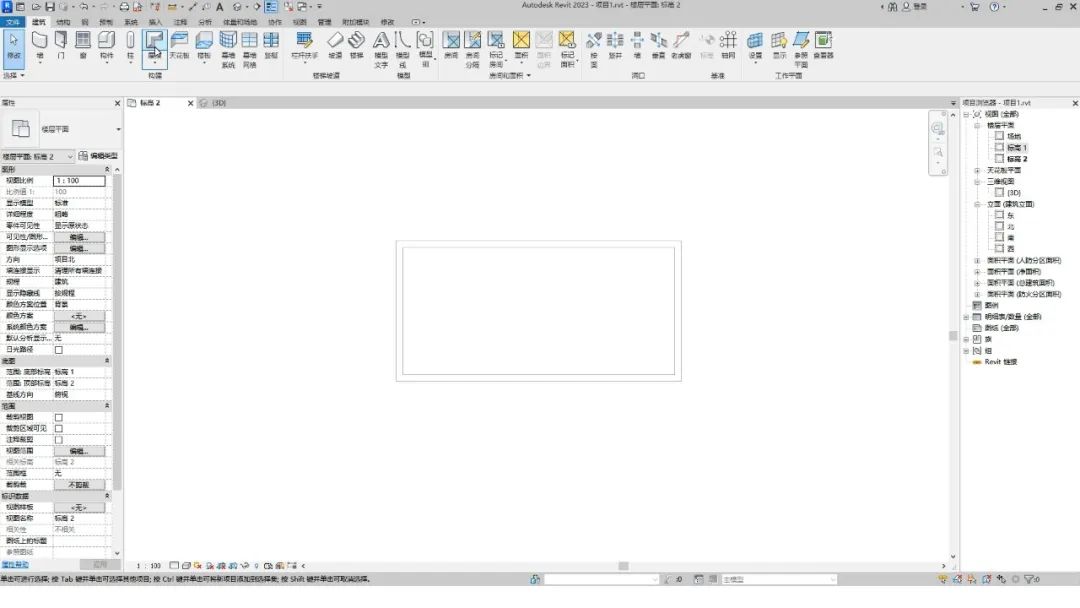

先將屋頂跡線繪制出來。

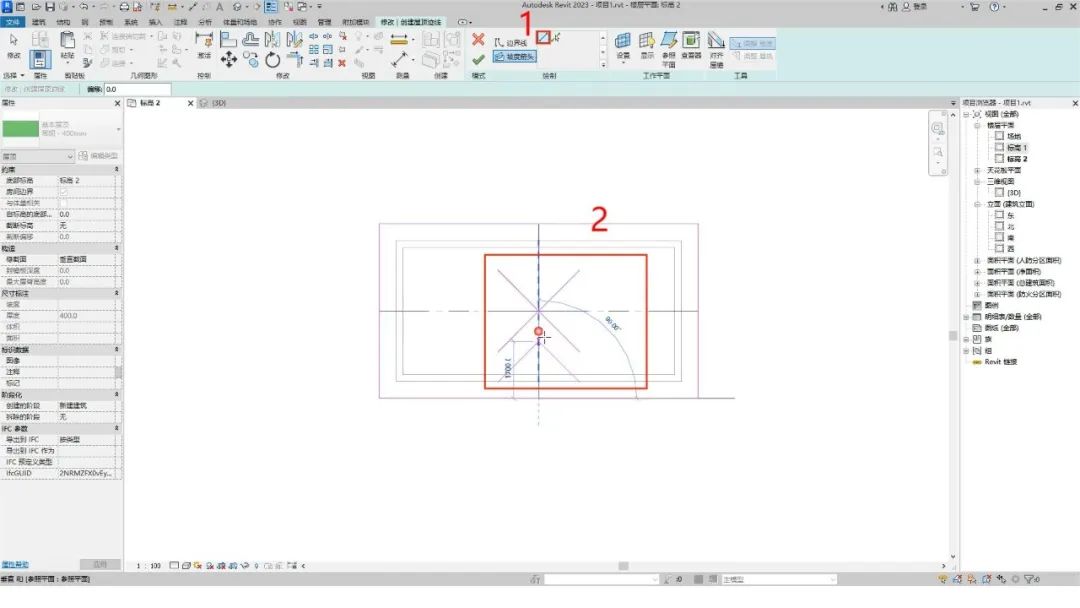

點擊坡度按鈕。
在四條線的中點。
分別繪制四個坡度箭頭到中心。

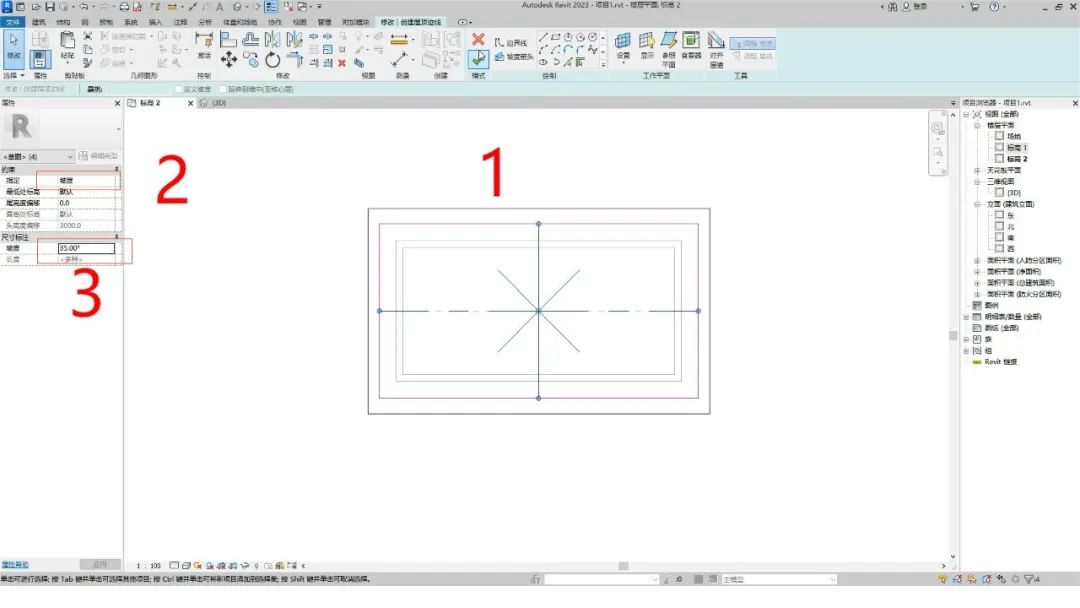

選中全部箭頭。
在屬性面板中。
將指定修改為坡度。
將坡度修改為35。
點擊完成按鈕。

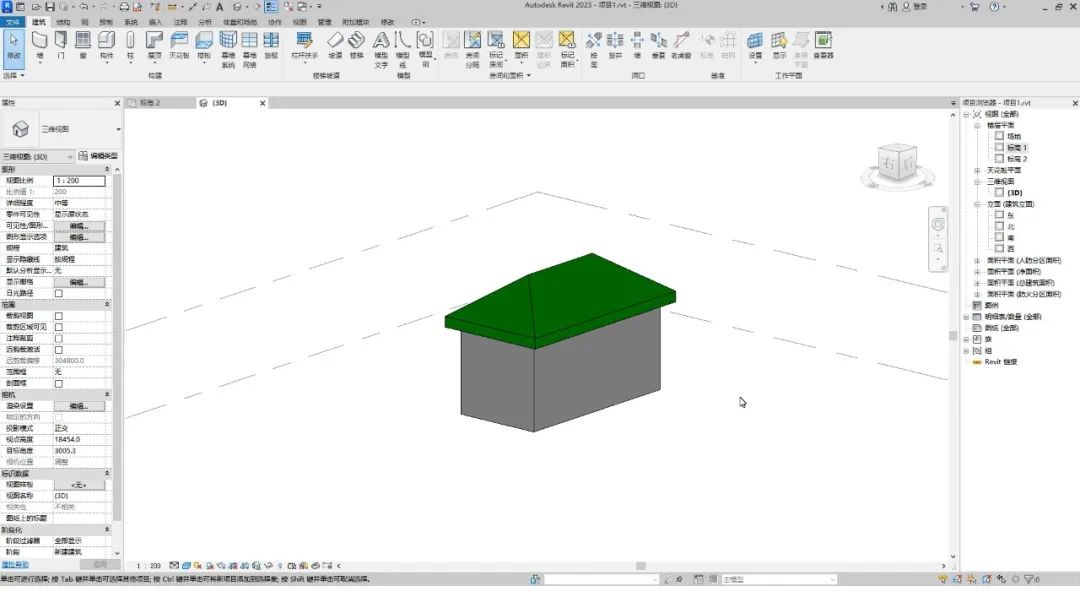

切換到三維視圖觀察一下。
完成。
