投稿人：羊兆亮

聯系方式：13511554169

作者簡介：

本人是一名深耕建筑工程領域多年的從業者。出于對行業痛點的深刻洞察與技術革名的熱情，我于49歲時從零開始自學C#語言，并專注于Revit二次開發領域。 目前，已成功將行業知識與編程技術深度融合，獲得了四項國家計算機軟件著作權。

本文所涉及的核心技術，已獲得國家計算機軟件著作權登記，證書清單如下：

1.   不布置門窗抱框柱計算門窗抱框柱工程量插件，證書號：14407277；

2.   不布置門窗過梁計算門窗過梁工程量插件，證書號：14323296；

3.   錐形獨立基礎頂面尺寸實例參數動態覆寫系統，證書號：16429242；

4.   一種不布置馬牙槎計算馬牙槎工程量的軟件，這書號：16538741；

摘要：本文針對Revit默認幾何剪切關系與國內工程量計算規則不符的核心痛點，提出了一套基于C#二次開發的解決方案。通過創建多類別共享參數并依據 《房屋建筑與裝飾工程工程量計算標準》（GB/T 50854-2024，以下簡稱《標準》） 對圖元進行標準化分類，調整圖元剪切關系。

一、多類別共享參數的創建

Revit的默認模型類別的梁、柱的，但是根據《標準》的規定梁則需要細分為基礎連系梁、鋼筋混凝土梁，圈梁作為墻體的附屬構件其他篇章單獨介紹。柱則細分為鋼筋混凝土柱、構造柱。更重要的是，Revit默認的幾何剪切關系與《標準》中工程量計算規則不同，導致工程量錯誤，達不到《標準》的計算規則要求.

根據《標準》要求，利用C#語言創建建筑工程的多類別共享參數：項目編碼、項目名稱、項目特征，通過對實例圖元賦值，實現對模型圖元的規范化、標準化分類，建立正確的幾何剪切關系、實現準確計量。

作者以《高等職業教育“十二五”精品課程規劃教材》之《建筑工程計量與計價實務》的案例圖紙作為模型文件。

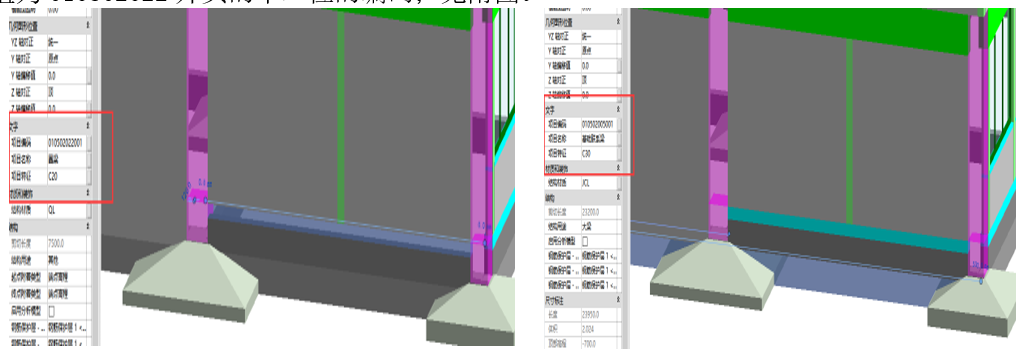

梁類別定義，將基礎聯系梁圖元的項目編碼賦值為010502001開頭的十二位的編碼；鋼筋混凝土梁圖元的項目編碼賦值為010502011開頭的十二位的編碼；圈梁圖元的項目編碼賦值為010502022開頭的十二位的編碼；見附圖。

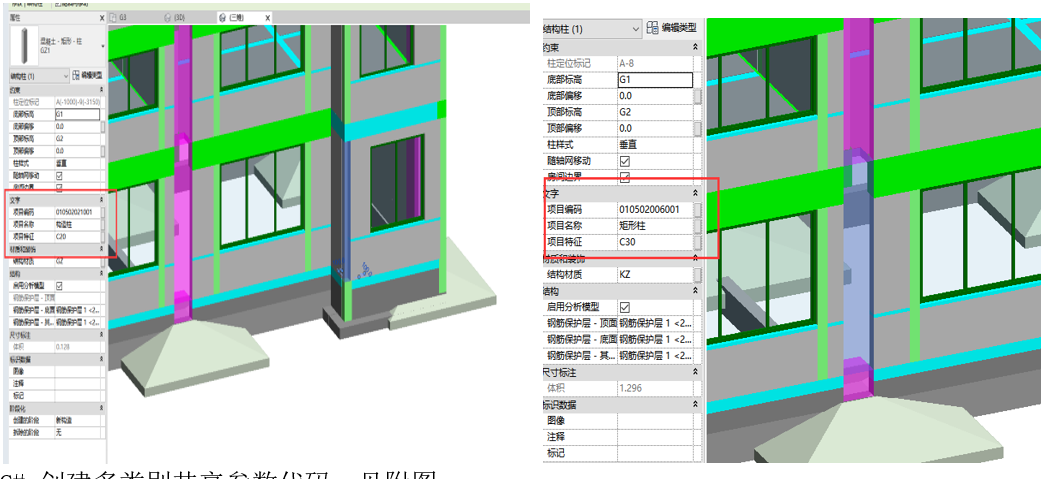

柱類別定義，將鋼筋混凝土柱圖元的項目編碼賦值為010502006開頭的十二位的編碼；構造柱圖元的項目編碼賦值為010502021開頭的十二位的編碼。見附圖。



C# 創建多類別共享參數代碼，見附圖

二、合法性檢查

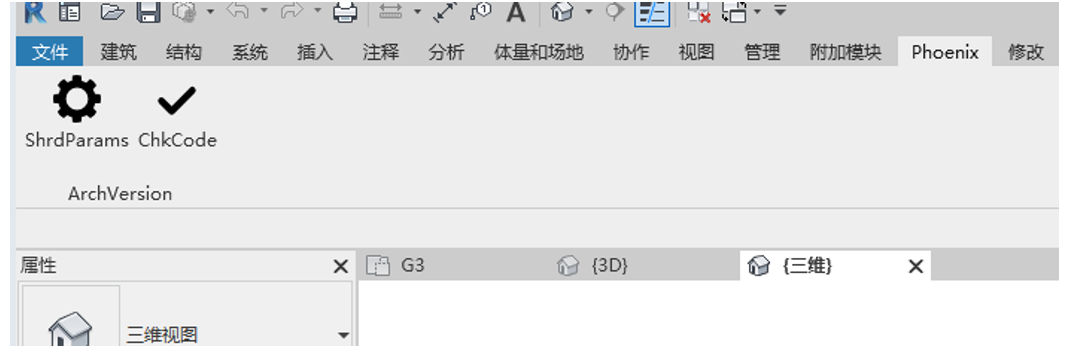

由于模型圖元數量比較大，利用C#語言快速檢查所有的圖元是否都被賦值，通過合法性檢查，保證模型圖元都被賦值。創建多類別共享參數、合法性檢查的Ribbon界面，見附圖。

三、幾何剪切關系調整

（1）結構柱與基礎聯系梁

《標準》結構柱工程量計算規則中，柱高：柱基上表面至柱頂之間的高度，當基礎連系梁與結構柱相交時，需要切換連接順序，保證結構柱體積符合《標準》的要求。

（2）結構柱與建筑墻

《標準》砌體工程量計算規則中，按設計圖示尺寸以體積計算，扣除門窗洞口、嵌入墻內的柱、梁、板等所占體積。當結構柱與建筑墻相交時，需要連接幾何圖形，保證建筑墻體積符合《標準》的要求；

（3）構造柱與基礎連系梁、樓層鋼筋混凝土梁

《標準》構造柱工程量計算規則中，柱高：非通長構造柱高度，自其生根構件的上表面算至其錨固構件的下表面，當構造柱與基礎連系梁、樓層鋼筋混凝土梁相交時，需要切換連接順序，保證構造柱高度符合《標準》的要求；同時砌體嵌接部分(馬牙槎)并入構造柱內。

（4）結構墻與基礎連系梁

《標準》結構墻工程量計算規則中，墻高：墻基上表面至墻頂之間的高度，需要連接幾何圖形，保證結構體積符合《標準》的要求；

（5）結構墻與樓層鋼筋混凝土梁

《標準》結構墻工程量計算規則中，墻高：墻基上表面至墻頂之間的高度，需要連接幾何圖形，保證結構體積符合《標準》的要求；

（6）建筑墻與樓層鋼筋混凝土梁

《標準》砌體工程量計算規則中，按設計圖示尺寸以體積計算，扣除門窗洞口、嵌入墻內的柱、梁、板等所占體積。當樓層鋼筋混凝土梁與建筑墻相交時，需要切換連接順序，保證建筑墻體積符合《標準》的要求；

（7）建筑墻與樓板

《標準》砌體工程量計算規則中，按設計圖示尺寸以體積計算，扣除門窗洞口、嵌入墻內的柱、梁、板等所占體積。當樓層鋼筋混凝土梁與建筑墻相交時，需要連接幾何圖形，保證建筑墻體積符合《標準》的要求；

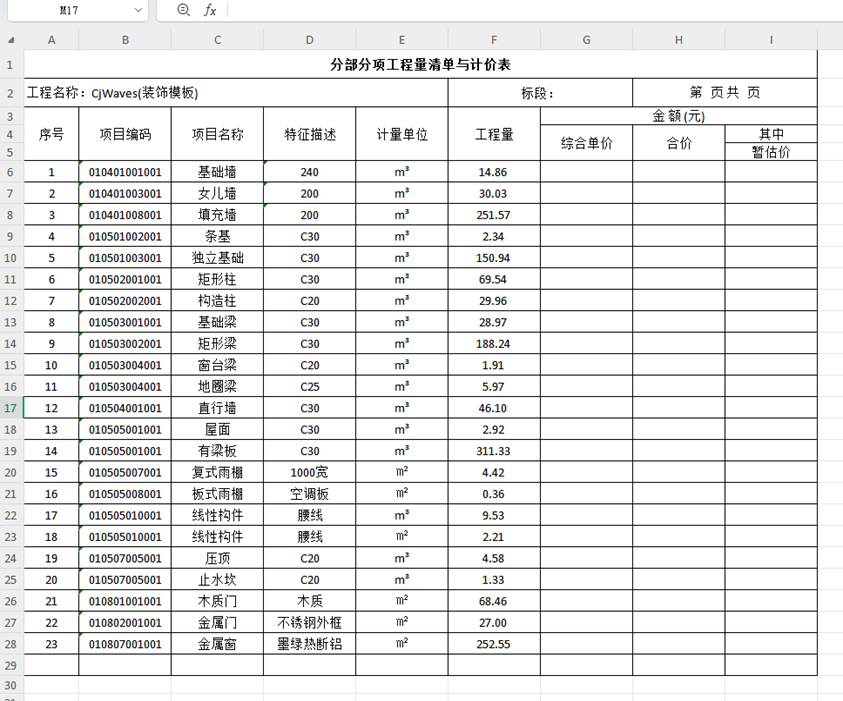

四、工程量報表展示

注：此表中項目編碼為《標準》2013版

參考文獻
[1]《建筑工程計量與計價實務》李文娟。—北京；北京理工大學出版社，2015.3；

[2]GB/T50854-2024《房屋建筑工程與裝飾工程工程量計算規范》。
