1. 設備層空調機房系統圖紙分析

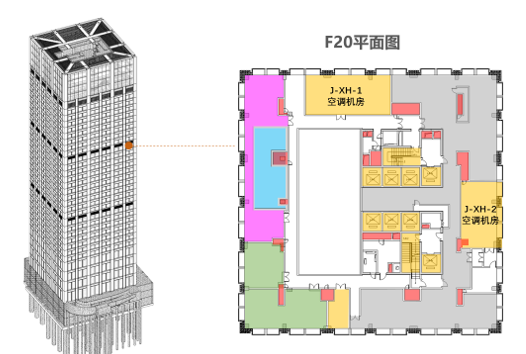

1. 平面定位位置
n J-XH-1（案例講解部分）
n J-XH-2（課后練習部分）
2. 包含風系統有哪些？
n 新風系統
n 排風系統
n 排煙系統
n 加壓送風系統
3. 包含設備有哪些？

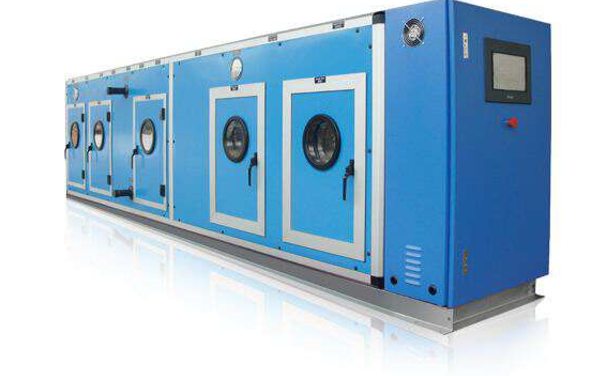

n 組合式空調箱
n 風機
n 消聲器
n 靜壓箱（嚴格意義上來說不屬于設備）
4. 包含的空調水系統有哪些？及走向
n 冷水供水系統（LG）
n 冷水回水系統（LH）
n 熱水供水系統（RG）
n 熱水回水系統（RH）
5. 施工安裝要求
n 風管管材：鍍鋅鋼板，法蘭連接
n 風管標高定位：底標高標注（H+xx，其中H為建筑完成面標高），底對齊安裝
n 風管保溫：送風管、回風管、排風管絕熱層采用柔性泡沫塑料，d=32mm；消防排煙管道采用離心玻璃棉板，d=50mm。
n 空調供回水管管材：DN≤50，鍍鋅鋼管，螺紋連接；70≤DN≤350，無縫鋼管，焊接或法蘭連接
n 水管標高定位：管中心標注，中心對齊安裝
n 空調供回水管保溫：柔性泡沫塑料，DN≤150，d=33；DN≥200，d=36
n 支吊架（施工說明中沒有）：按50mm空間預留來考慮
