文章來源：BIMWELL 夏筱年
1、今天我們要講的視圖邏輯樹的制作。也就是下圖所示的這種效果，大家可以根據項目需求以及業主需求進行不同的設置。
2、對相應需要操作的視圖選中，右擊選中<帶細節復制>，得到一個新的視圖，進行重命名，這里的命名也是根據項目需求進行自己設置的，我以給排水為例。
3、接下來，打開這個視圖，現在需要在我們設置的參數上進行邏輯樹的編輯，這邊需要注意的情況是這里的內容是直接輸入生成的，而且不許刪除，所以大家要特別注意哦。

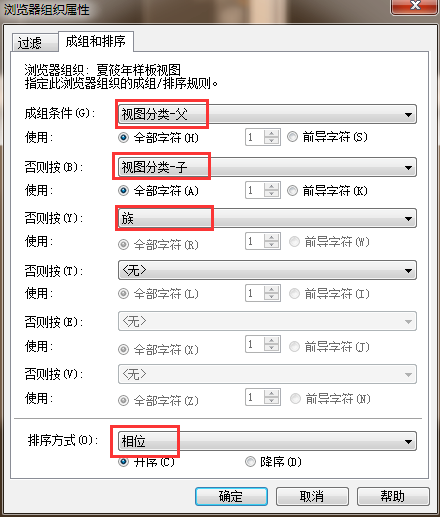

4、接下來我們回到<項目瀏覽器>，發現啥也沒有，不要著急，還有一個關鍵的設置需要進行，同樣選中<視圖>，右擊進入<組織瀏覽器>,選中我們自己視圖進行編輯。在<成組和排序>進行如下設置。其他的大家可以嘗試看看有什么不同。
5、設置完成后，我們會發現我們的<項目瀏覽器>變成了這樣。（大家根據自己的邏輯結構重復2、3步驟）。
