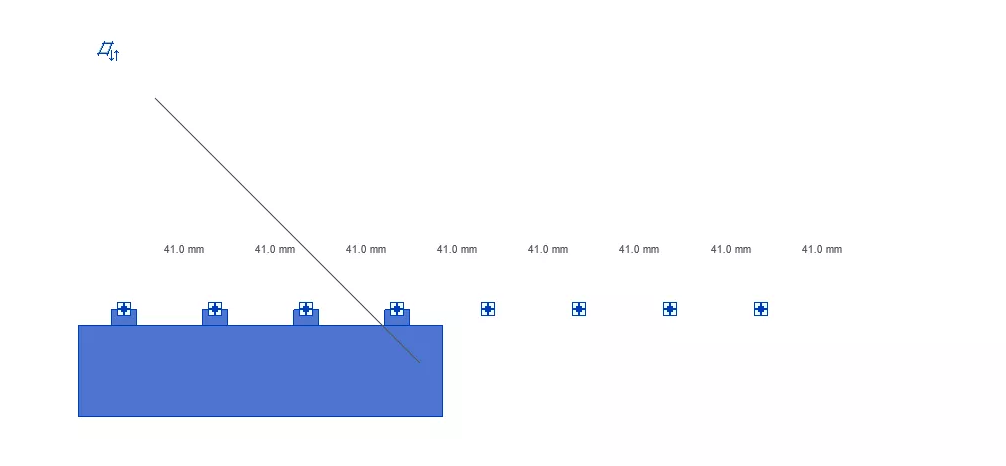

Revit族編輯器里可以通過“屬性-可見性”來控制實體的顯示，但是實體隱藏后，附著之上的連接件還會顯示，效果如下圖
隱藏連接件的原理
將表示管口的實體陣列，用參數控制陣列的數量（2或3）和距離（0mm），將連接件放置在第三個實體上。當陣列數量設置為2時，第三個實體不存在，連接件也就一起消失。陣列數量改為3，連接件重新出現。
操作步驟
新建族，創建管口實體樣式和參數，保存族
將管口族載入到主體族
陣列管口族，數量為3，新建參數與陣列數量和距離關聯
將連接件放置在第三個實體上
載入到項目中編輯參數，陣列距離設為0mm，陣列數量按需設為2或3
注1：連接件所在的管口實體需單獨建族，再作為嵌套族載入主族；
注2：族編輯器里，陣列的數量必須為3，到項目中再修改為2；
注3：陣列數量只有兩種情況：2/3，為了使參數直觀，可通過可見性參數來控制陣列數量參數和管口族的可見性
