前幾天有個學員在畫完模型出圖的時候遇到這樣的問題:一個樓層平面內不同的構件會出現不同高度,門和窗無法在一個平面圖中顯示!

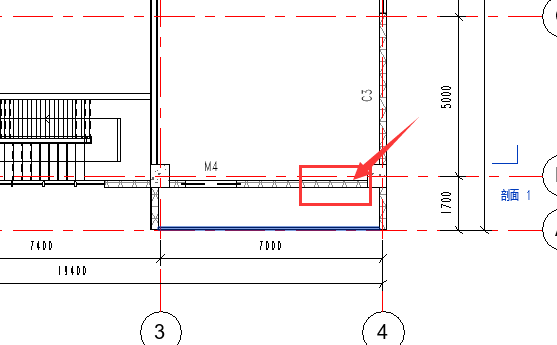

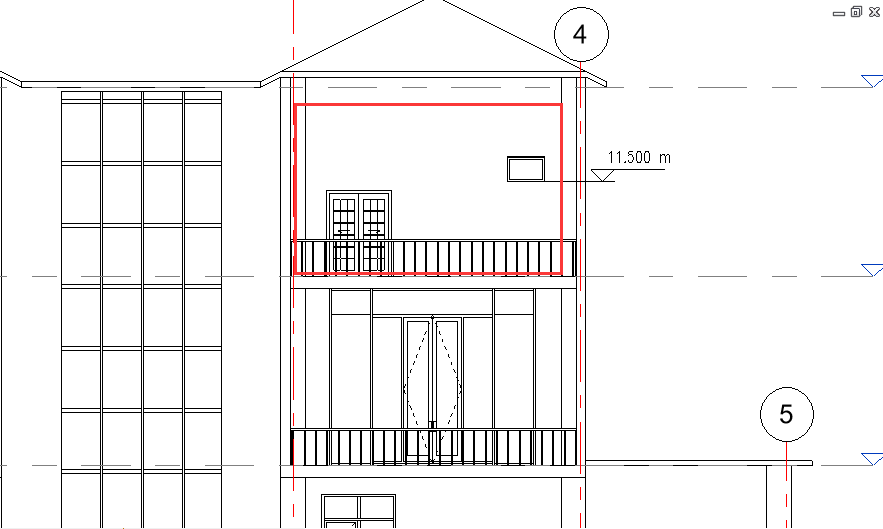

問題狀況如下圖所示:

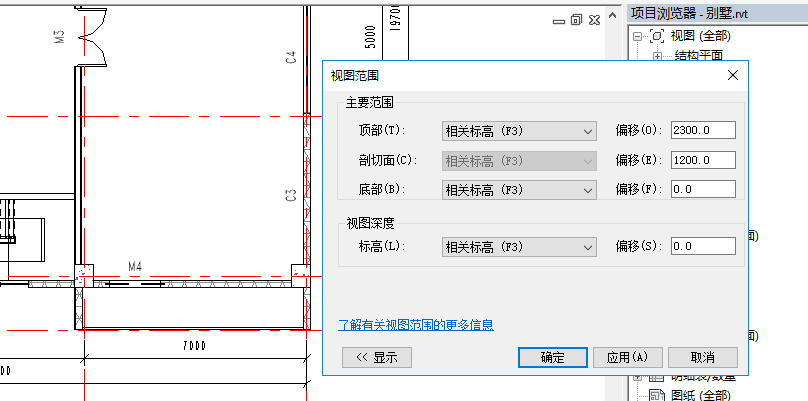

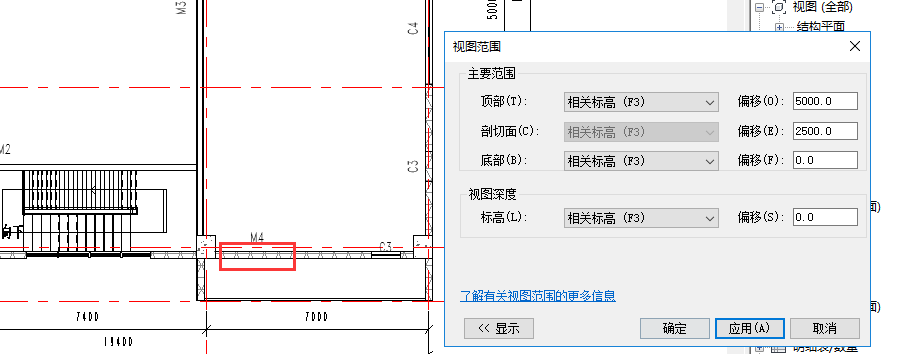

像這種情況即使修改樓層平面的視圖范圍,這個門和窗在樓層平面上無法同時顯示。


那應如何解決呢?
今天就教大家一個簡單的辦法
步驟圖文詳解
1、點擊視圖選項卡下平面視圖按鈕旁下拉小三角,然后選擇平面區域命令。

2、選擇矩形繪圖命令,將窗戶的位置框出來,然后點擊√確定。

3、先點擊繪制完成的平面區域,在屬性欄里點擊視圖范圍旁邊的編輯。然后修改成合適的視圖范圍,點擊確定。


4、右鍵平面區域,選擇在視圖中隱藏中的圖元,將平面區域的線條隱藏起來,這樣就不會影響后續出圖了。

現在可以看到,能同時顯示了!
