文章來源：BIMproject 王馮聰
很多照明設備族是采用基于天花板平面的族樣板創建的，但是如果沒有創建天花板模型該怎樣放置照明設備呢？
我們可以通過創建一個參照平面來作為照明設備的拾取對象；
1.在項目中打開立面視圖，點擊“建筑”選項卡下的“參照平面”命令，繪制一個照明設備放置標高的位置，并給該參照平面命名為“參照天花板平面”；

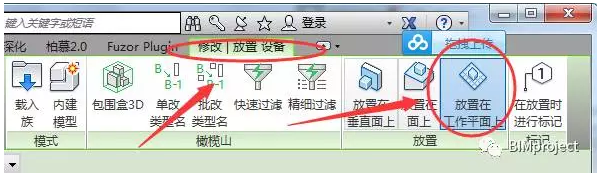

2.將照明設備族載入到項目中，在平面視圖中進行放置，放置時選擇“放置在工作平面上”；
3.放置完成后，選中照明設備族，點擊“編輯工作平面”此時選擇剛剛創建的參照平面作為照明設備的放置平面；
4.再到平面視圖中調整照明設備的左右位置；

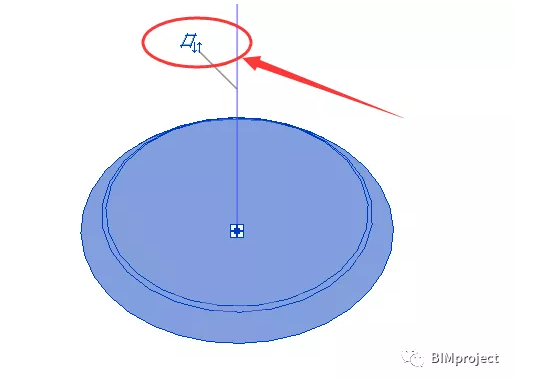

（注：1.參照平面的繪制順序會影響照明設備的放置方向，比如：從左往右繪制的參照平面，照明設備是朝下的，反之朝上；如果放置反了可以點擊“轉換箭頭”進行調整；
2.放置好一層的照明設備族，可以通過復制的方式繪制其他樓層的圖元，此時復制的圖元并不能自動拾取到主體，它是一個孤立的圖元模型。）
