文章來源:學天BIM學院
由于在revit中無法創建“點”這個圖元,(體量中的點圖元只是一個參照點,不是實際存在的),所以當需要創建錐體時,不能直接用一個點和一個面來創建錐體。下面教大家如何創建正棱錐以及圓錐:
步驟圖文詳解
1、選擇外接六邊形命令,創建一個正六邊形,然后切換到立面。

2、在立面創建一個直角三角形,一條直角邊與六邊形的邊相交。


3、將六邊形與三角形全選,然后點擊創建形狀。

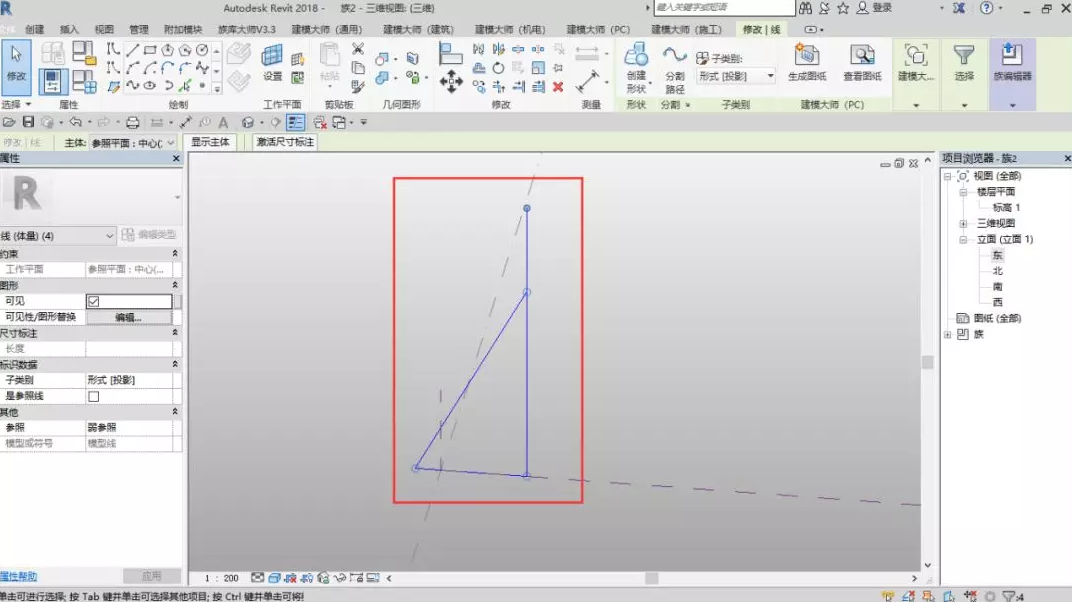

4、創建圓錐時,先切換到任意立面,繪制一個直角三角形,然后在一條直角邊上繪制一條直線,當做旋轉軸。



5、全選直線與三角形,點擊創建形狀。這樣圓錐就繪制出來了。


這樣圓錐和正六棱錐都創建出來了。
