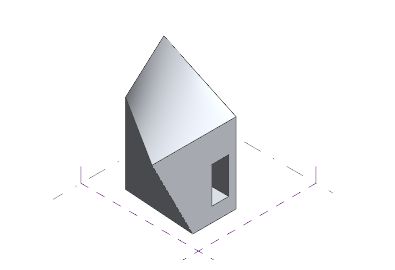

創建形狀可以研究包含拉伸、掃描和放樣的建筑概念。使用“創建形狀”工具從各種幾何形狀創建實心和空心拉伸。
形狀是通過選擇線和閉合環形狀來創建的：
“修改|線”→“形狀”面板→（創建形狀）
使用該工具開發任何表面、三維實心或空心形狀，然后通過三維形狀操縱控件直接進行操縱。
以下線類型可用于產生形狀：
線
參照線
由點創建的線
導入的線
另一個形狀的邊
來自已載入族的線或邊
關于不受約束的形狀與基于參照的形狀
從模型線創建的圖形或從參照線創建的圖形，其修改行為有所不同。
關于透視模式

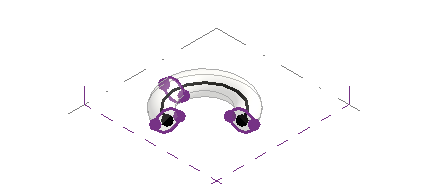

在概念設計環境中，透視模式將形狀顯示為透明，顯示了其路徑、輪廓和系統生成的引導。
透視模式顯示所選形狀的基本幾何骨架，使您可以更直接地與組成形狀的各圖元交互。當您需要了解形狀的構造方式或者需要選擇形狀圖元的某個特定部分進行操縱時，該模式非常有用。
透視模式一次僅適用于一個形狀。如果顯示了多個平鋪的視圖，當您在一個視圖中對某個形狀使用透視模式時，其他視圖中也會顯示透視模式。
透視模式顯示下列形狀的可編輯圖元：

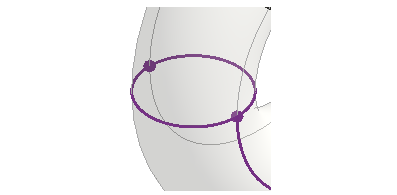

輪廓-定義形狀拉伸、放樣、旋轉和掃描的幾何圖形。

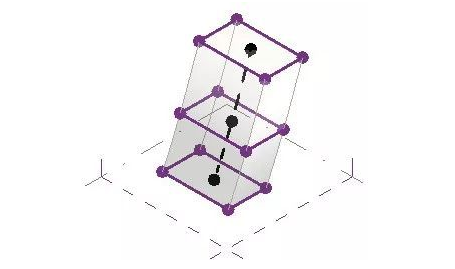

顯式路徑-定義放樣路徑的線。

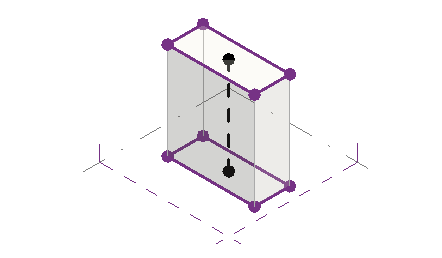

隱式路徑-系統為構造拉伸和放樣而創建的線。

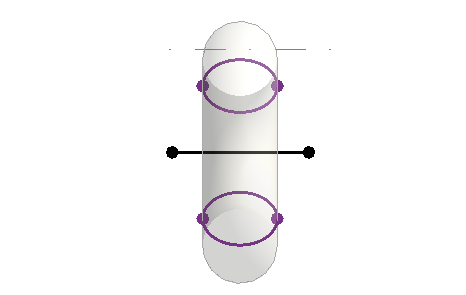

軸-定義旋轉方向的線。
控制節點-系統為承載各個輪廓而創建的點。
關于形狀輪廓
形狀輪廓定義及編輯概念設計中形狀的基本形狀。
輪廓是可用來生成形狀的單條線、一串連接起來的線或閉合的環。操縱輪廓來修改形狀的幾何圖形，您可以為下列形狀類型添加輪廓：
拉伸
放樣
掃描
關于形狀尺寸標注
在概念設計環境中，可以指定形狀的尺寸標注。形狀尺寸標注的工作原理類似于項目環境中的尺寸標注。
三維控件在處于活動狀態時會報告當前的尺寸標注。
雙擊尺寸標注并按Enter鍵，以使臨時尺寸標注在繪圖區域中直接成為永久性尺寸標注。
為模型線指定與尺寸標注相關的參數。
將參數分配給標簽尺寸標注。
調整尺寸標注參數及所有與其相關的幾何圖形調整。
