    在BIM應用中，使用Revit軟件創建機電模型之前，首先需要設置項目樣板，好的項目樣板可以節省BIM模型創建時間及減少反復性的工作，今天主要介紹機電樣板中機械選項的相關設置。

    一、系統分類

    系統分類顧名思義按系統性質功能進行分類如給水系統、污水系統、廢水系統等，畫一根管道并選中，在屬性欄的機械選項下能看見相應的系統分類，但是顯示為灰色不能對其進行修改，在機械設置的的轉換選項里，系統分類能夠進行選擇，選擇好系統分類，能夠進行干管及支管的預設，但不能對已經設置系統類型及繪制好的管道修改系統分類（如圖1~2所示）。

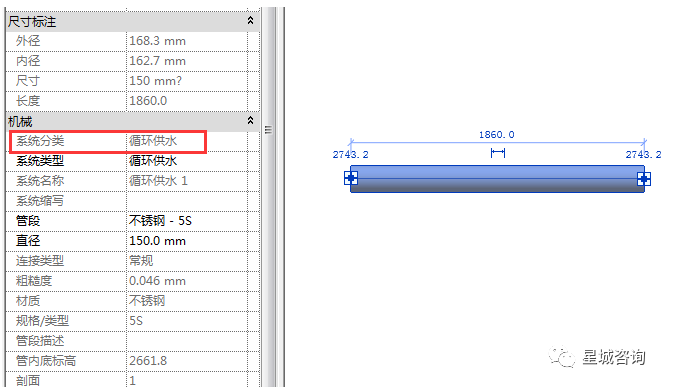

    圖1系統分類

    圖2機械設置

    二、系統類型

    1、項目瀏覽器下展開族選項找到管道系統，可以看見與機械設置里面的系統分類一致(如圖3所示)。

    圖3系統分類、管道系統

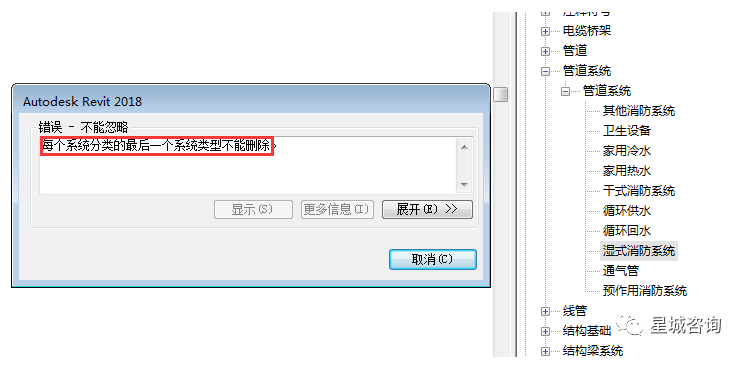

    2、以濕式消防系統為例，進行相應說明，選擇濕式消防系統，右鍵刪除，發現是不能刪除的，可以進行右鍵重命名及復制（如圖4~6所示）。

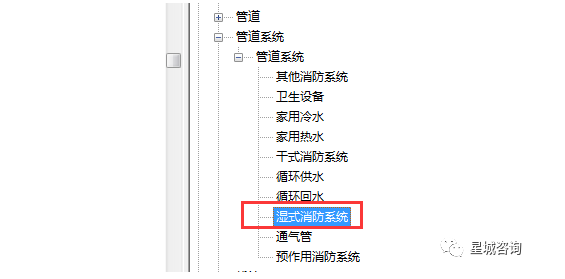

    圖4刪除

    圖5重命名

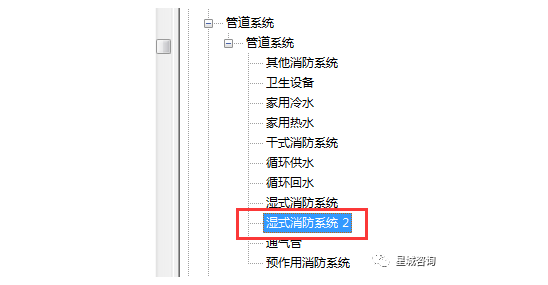

    圖6復制

    3、將“濕式消防系統”復制出來的管道系統重命名為新的管道系統“消火栓系統”，系統選項下選擇管道，屬性欄機械選項里面系統類型選擇“消火栓系統”可以看見系統分類是“濕式消防系統”可以理解為系統類型在系統分類的基礎上進行細化分類（如圖7~8所示）。

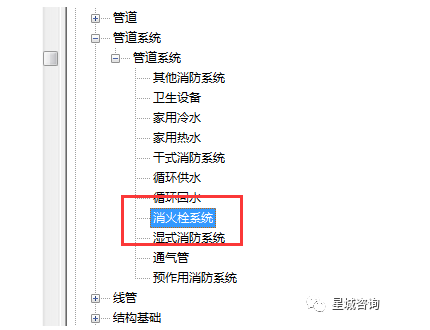

    圖7復制、重命名

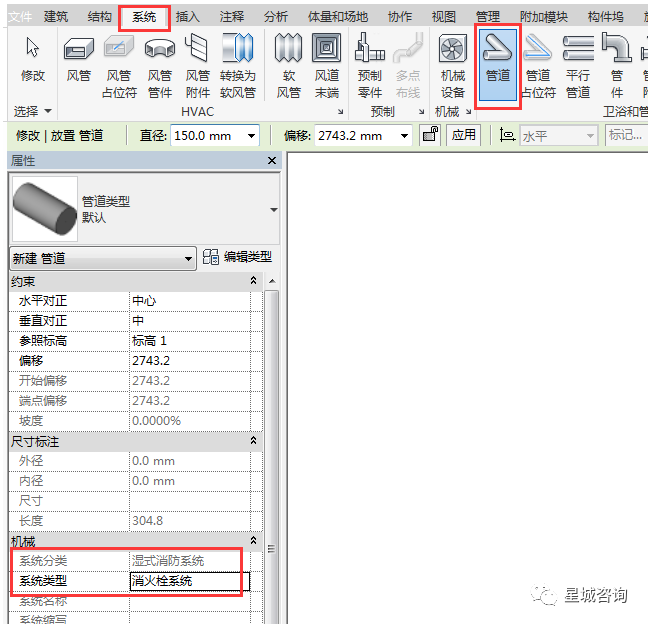

    圖8系統分類、系統類型

    三、系統名稱

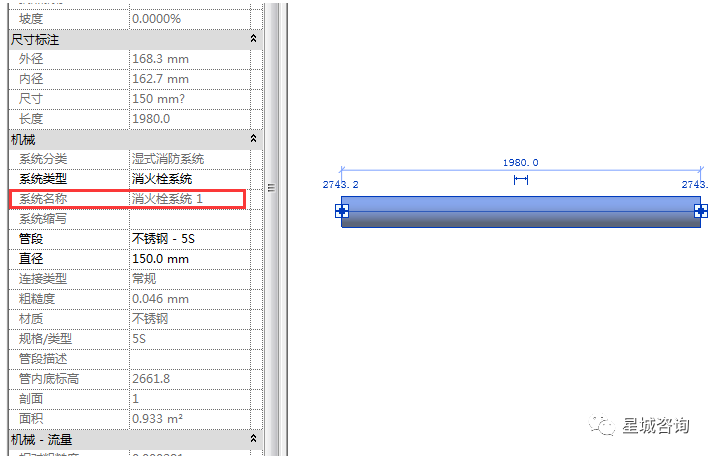

    在屬性欄機械里面系統名稱的顯示為灰色，不能進行修改，可以右鍵在系統瀏覽器中進行修改(如圖9~10所示)。

    圖9系統名稱

    圖10項目瀏覽器

    四、系統縮寫

    在屬性欄機械里面系統名稱的顯示為灰色，不能進行修改,項目瀏覽器下展開族選項找到管道系統，選中管道系統，雙擊或者右鍵找到類型屬性，標識數據選項下進行設置系統縮寫（如圖11~12所示）。

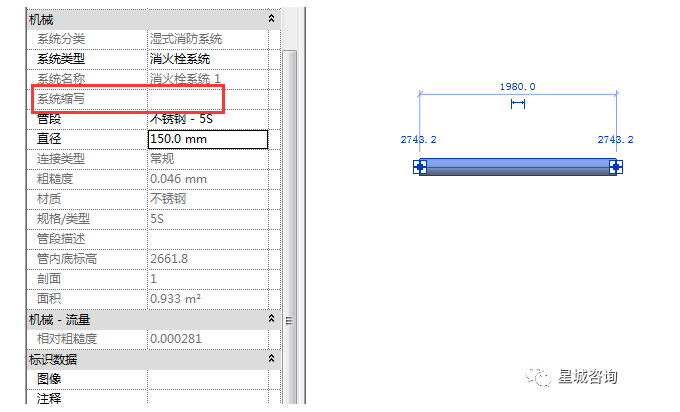

    圖11系統縮寫

    圖12類型屬性

    五、管道設置

    選中管道，屬性欄機械里有相應的管道信息，系統選項下找到機械設置，選中管段和材質，點擊右上角的按鈕進行管道設置（如圖13~15所示）。

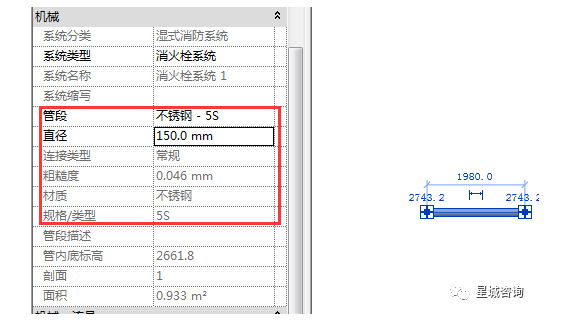

    圖13管道信息

    圖14機械設置

    圖15管道設置

    以上即為Revit機械樣板設置的方法

    你學會了嗎？
