    文章來源：廣筑BIM咨詢

    第十六期“全國BIM技能等級考試”結束不久，很多伙伴們都在期待考試成績的事兒~

    咱們來先看看這些題目的解題思路，參考一下~

    為了讓大家能夠快速拿到這一題的分，我們寫出了詳細的解題方法，下面我們就來教大家如何高效快速把這一題的分拿到手。

    首先我們先來分析題目：

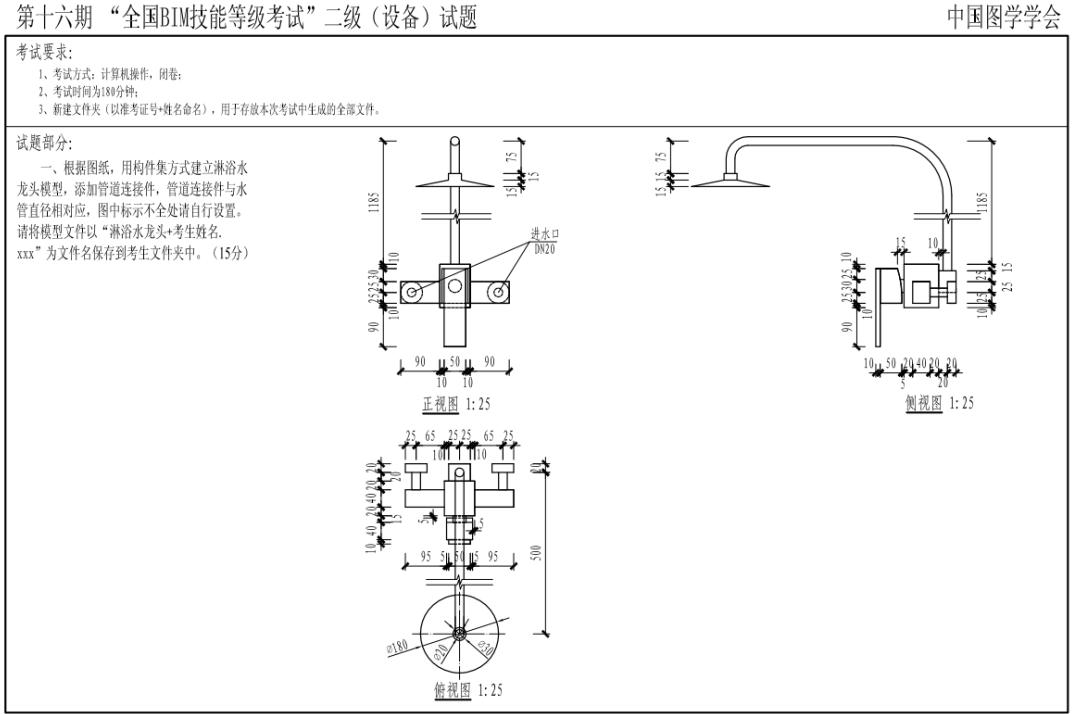

    01、題目要求

    1、根據圖紙創建設備模型；

    2、添加管道連接件，并且連接件要與水管管徑相對應（參數化）；

    02、考試重點

    本題的重點是通過拉伸、放樣、旋轉快速創建模型。

    03、繪制方法

    1、新建族（常規模型）（注意題干視圖比例為1：25）；

    2、拉伸、放樣、旋轉繪制模型；

    3、添加管道連接件，關聯參數；

    4、文件保存與命名；

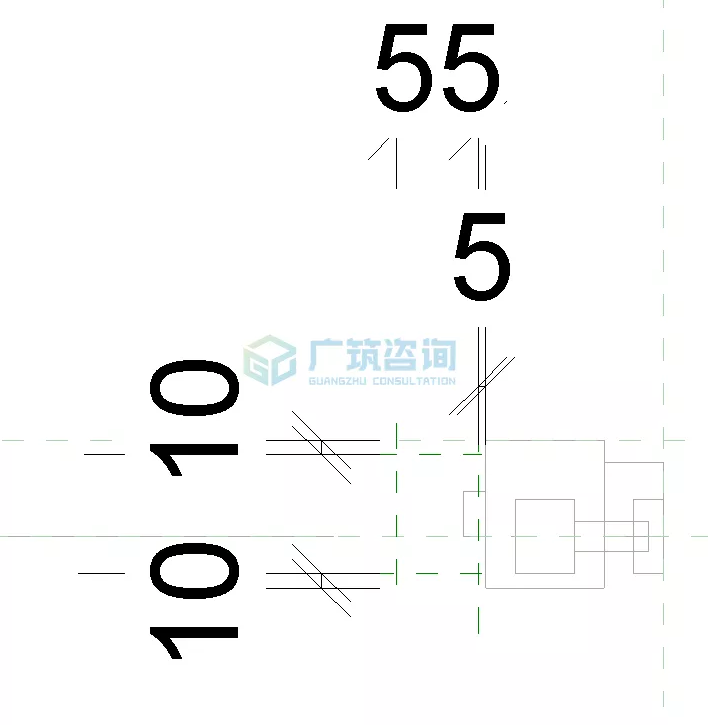

    根據題目要求，①我們首先在前立面中繪制兩條參照平面距離中線100，選擇創建拉伸，繪制兩個半徑為25的圓，設置拉伸起點為0，終點為20確定。

    ②再創建拉伸，繪制兩個半徑為10的圓形，設置拉伸起點為20，拉伸終點為60，點擊注釋中的直徑尺寸標注分別標注兩個圓形，點擊尺寸標注添加參數。分別設置為R1和R2。

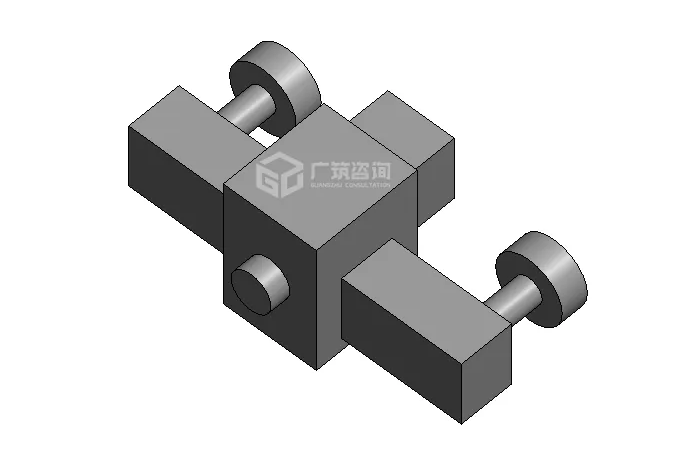

    ③下一步繼續創建拉伸50*50的矩形，中線對齊縱軸，拉伸起點為0，拉伸終點為40確定。建立參照平面距離繪制好的方塊上部15，繪制70*100的矩形，中線對齊縱軸，拉伸起點為40，拉伸終點為120確定。

    以大方塊外邊為參照，創建拉伸90*50的矩形，中線對齊橫軸并鏡像，設置拉伸起點為60，拉伸終點為100確定。

    繪制兩條參照平面確定大方塊在前立面的中點，以此中點為圓心創建拉伸半徑為15的圓，設置拉伸起點為120，拉伸終點為135確定。

    調整視圖平面到右立面，做四條參照平面如圖所示：

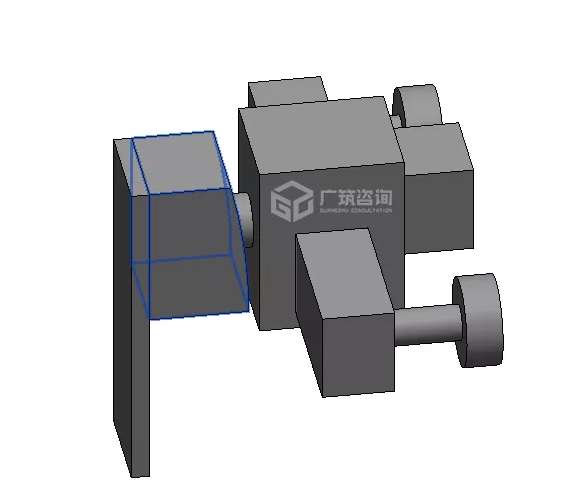

    創建拉伸，沿四條參照平面繪制矩形。再建立一個距離大方塊左邊為15的參照平面，點擊“起點-終點-半徑弧”，繪制一條弧線，點擊“修建/延伸為腳”修剪掉多余部分，設置拉伸起點為-30，拉伸終點為30確定。以剛繪制好的圖形左上角為端點向左拉伸一個10*180的矩形，設置拉伸起點為-25，拉伸終點為25確定。

    接下來在創建選項卡中點擊放樣，在修改選項卡中點擊“繪制路徑”，如圖拾取小方塊上邊中點，向上繪制長度1200，向左繪制長度480，向下繪制長度75，點擊“esc”鍵取消。

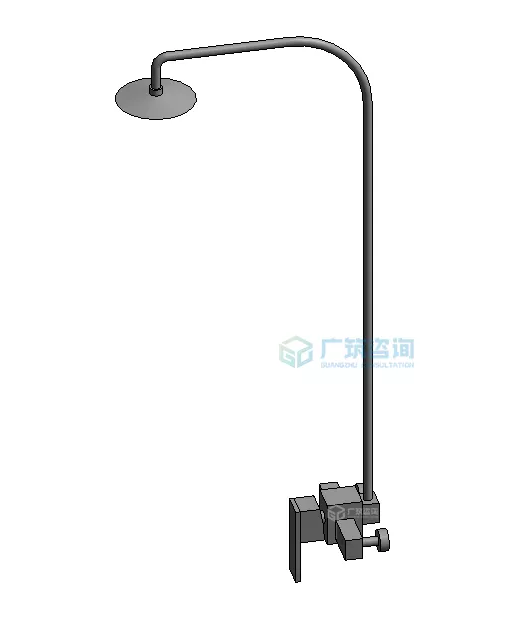

    點擊“圓角弧”，因為題中未給出相應的弧度，所以我們點擊兩條線自定義繪制兩條合適的弧線，點擊對號確定。點擊右上角“編輯輪廓”，選擇“樓層平面：參照表高”，點擊打開視圖。找到中心紅點，以紅點為半徑畫出半徑為10的圓形，點擊對號確定兩次。

    切換立面視圖為右立面，創建旋轉點擊直線，以左上角管道底邊中心為起點向左繪制長度15，向下繪制長度15，點擊“esc”鍵取消，再以剛才終點為起點向下繪制長度30，向左繪制長度90，將端點相連接，點擊軸線畫中心線確定。

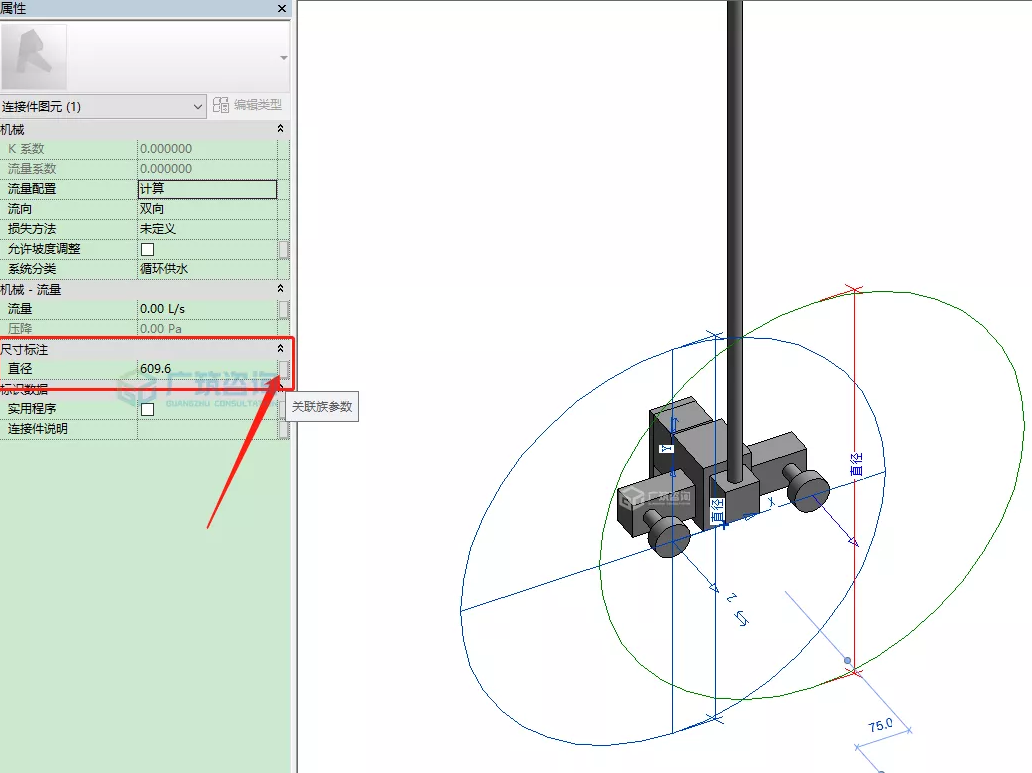

    切換到三維視圖，到此模型創建完畢，我們點擊創建“管道連接件”，選擇進水端的面并點擊。點擊連接件圖元，在屬性面板中尺寸標注直徑后找到“關聯族參數”并點擊。

    將兩個進水口分別設置為對應的參數R1、R2。并將兩個連接件分別設置為家用冷水和家用熱水系統。

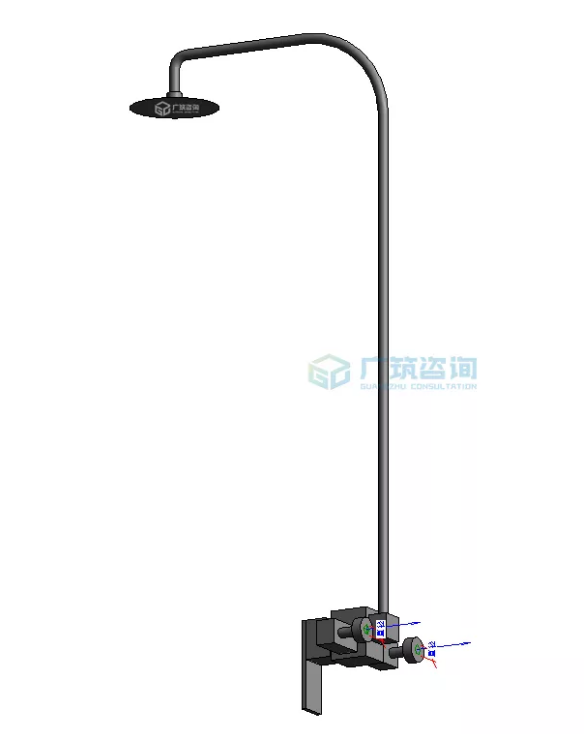

    模型創建完畢

    至此，我們就完成了本道題的繪制，接著按照題目要求命名并保存項目即可。

    好了，以上就是第十六期第一題關于淋浴水龍頭模型如何快速創建的方法，在繪制時注意工作平面和拉伸長度就可以了~
