制作裝修模型的時候，有時會根據項目需要，創建多種類型的龍骨族，如果每種類型的龍骨各使用一種族，族類型會很多，找起來也會比較麻煩。

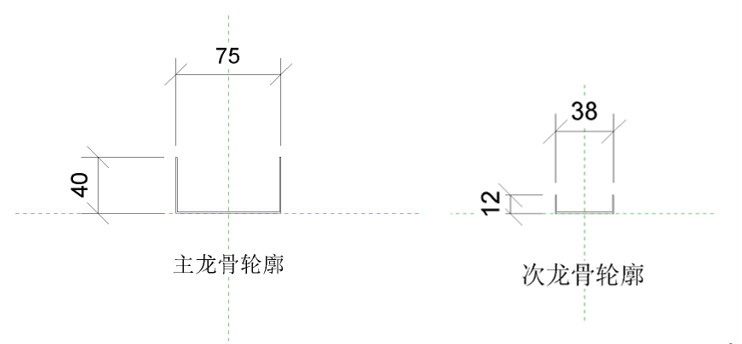

1.新建公制輪廓族，創建主龍骨、次龍骨輪廓，如圖所示。

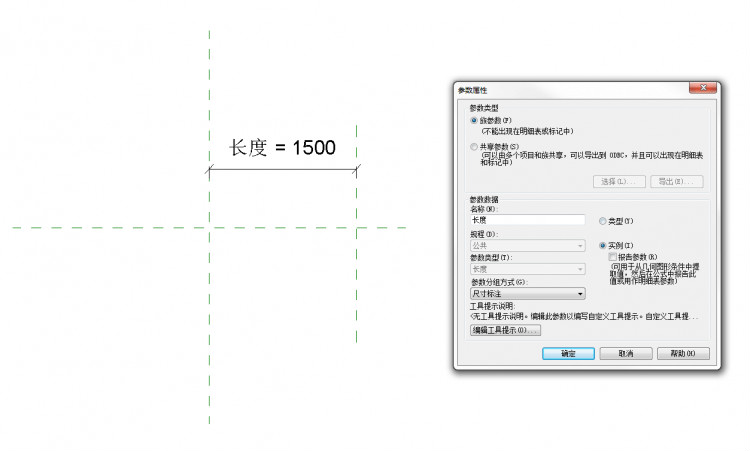

2.新建公制常規模型族，創建龍骨族。進入樓層平面視圖，繪制參照平面創建“長度”實例參數，如圖所示。

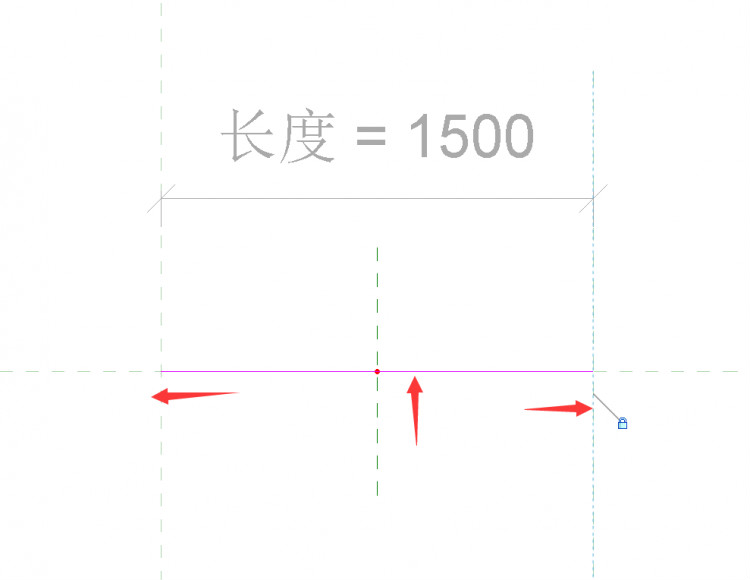

3.使用“放樣”命令繪制路徑，并將路徑對齊鎖定到對應的參照平面上，如圖所示。
4. 將創建好的輪廓族載入到龍骨族當中，選擇主龍骨輪廓，完成編輯模式，如圖所示。

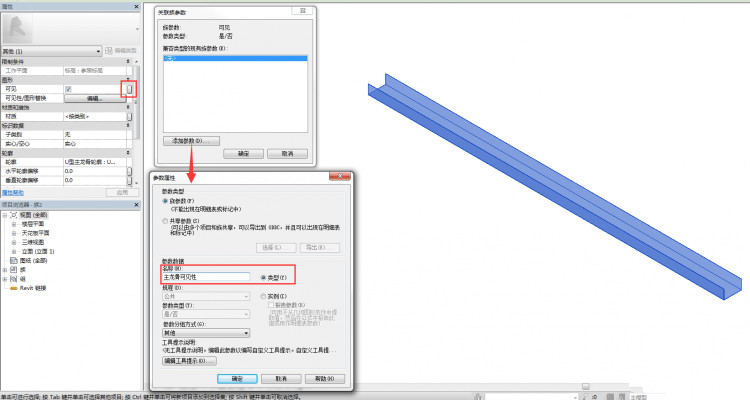

5.選擇創建好的龍骨模型，單擊屬性欄“圖形”分組下“可見”后的“關聯族參數”按鈕，添加一個“主龍骨可見性”的類型參數，如圖所示。

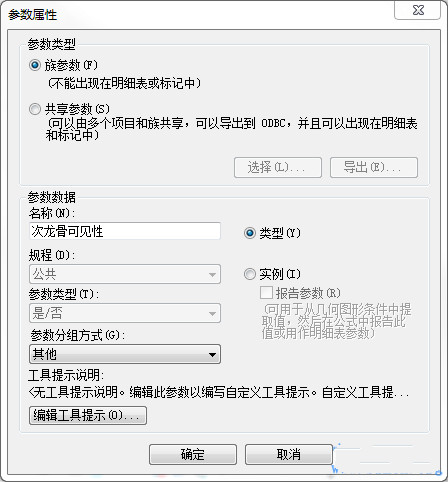

6.重復上述操作：使用放樣命令，選擇次龍骨輪廓，創建次龍骨模型，并添加“次龍骨可見性”的類型參數，如圖所示。

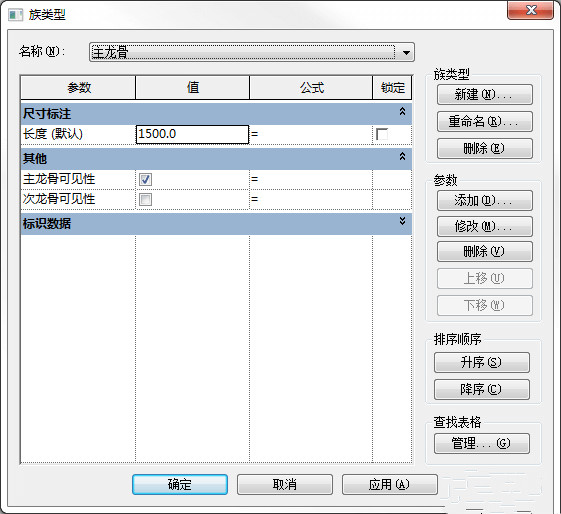

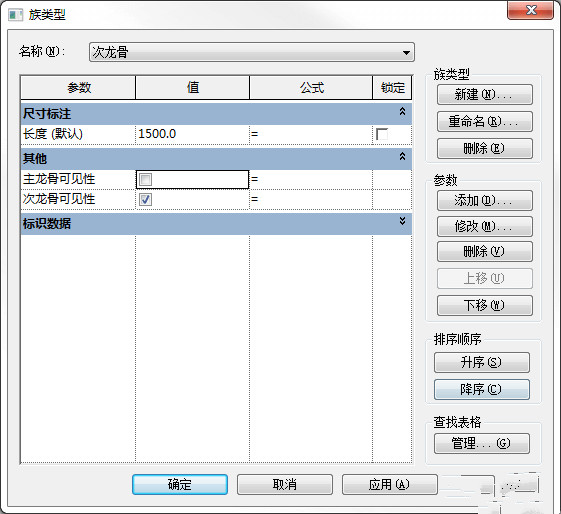

7.打開“族類型對話框”，創建一個“主龍骨”族類型，并將“次龍骨可見性”取消勾選;同理，創建一個“次龍骨”族類型，將“主龍骨可見性”取消勾選，如圖所示。

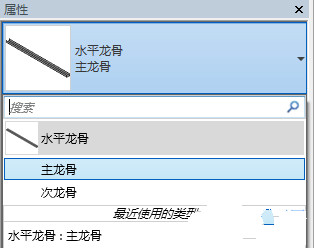

8.將族另存為“水平龍骨.rfa”，并載入到項目中。在使用龍骨族的時候，只需在同一個族下即可找到對應的龍骨族類型，比較方便，如圖所示。
