有關在族中使用拉伸的信息，請參見約束族幾何圖形。
實心或空心拉伸是最容易創建的形狀。可以在工作平面上繪制形狀的二維輪廓，然后拉伸該輪廓使其與繪制它的平面垂直。

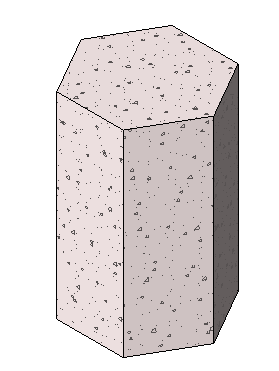

多邊形混凝土獨立基礎拉伸示例
在拉伸形狀之前，可以指定其起點和終點，以增加或減少該形狀的深度。默認情況下，拉伸起點是0。工作平面不必作為拉伸的起點或終點，它只用于繪制草圖及設置拉伸方向。
以下步驟是創建實心或空心拉伸的常規方法。這些步驟可能會隨設計意圖的不同而變化。
創建實心或空心拉伸
1.在“族編輯器”中的“創建”選項卡“形狀”面板上，執行下列一項操作：
注意如有必要，請在繪制拉伸之前設置工作平面。單擊“創建”選項卡“工作平面”面板（設置）。
單擊（拉伸）。
單擊“空心形狀”下拉列表（空心拉伸）。
2.使用繪制工具繪制拉伸輪廓：
要創建單個實心形狀，請繪制一個閉合環。
要創建多個形狀，請繪制多個不相交的閉合環。
3.在“屬性”選項板上，編輯拉伸屬性。
要從默認起點0拉伸輪廓，請在“限制條件”下的“拉伸終點”中輸入一個正/負拉伸深度。
此值將更改拉伸的終點。
注意創建拉伸之后，將不再保留拉伸深度。如果需要生成具有同一終點的多個拉伸，請繪制拉伸圖形，然后選擇它們，再應用該終點。
要從不同的起點拉伸，請在“限制條件”下輸入新值作為“拉伸起點”。
要設置實心拉伸的可見性，請在“圖形”下，單擊“可見性/圖形替換”對應的“編輯”，然后指定可見性設置。
要按類別將材質應用于實心拉伸，請在“材質和裝飾”下單擊“材質”字段，單擊，然后指定材質。
要將實心拉伸指定給子類別，請在“標識數據”下選擇子類別作為“子類別”。
單擊“應用”。
4.單擊“修改|創建拉伸”選項卡“模式”面板（完成編輯模式）。
Revit將完成拉伸，并返回開始創建拉伸的視圖。
5.要查看拉伸，請打開三維視圖。
6.要在三維視圖中調整拉伸大小，請選擇并使用夾點進行編輯。
