在建筑圖中，我們常常需要添加剖面圖來更好地表達建筑的內部構造，而當一個剖切平面無法將形體上需要表達的內部結構都切到時，我們需要用兩個或兩個以上相互平行的剖切平面剖開物體，這就是我們常說的階梯剖面，也叫轉折剖面，具體如下圖所示：

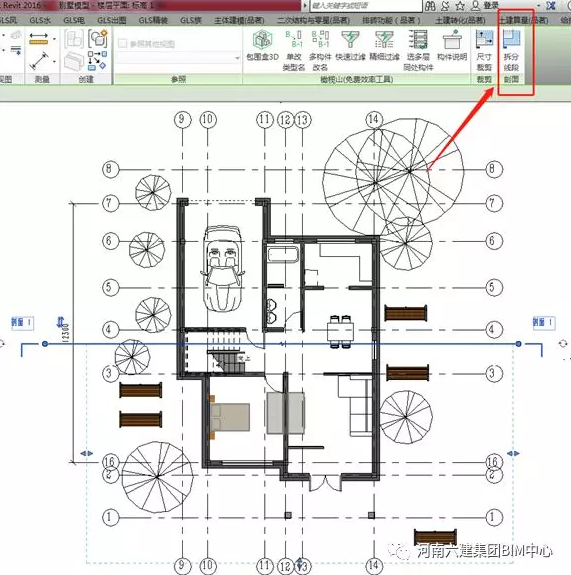

01、點擊【視圖】面板中【剖面】，在樓梯處或者能夠反映主要建筑空間內部變化的部位，繪制一個剖面。

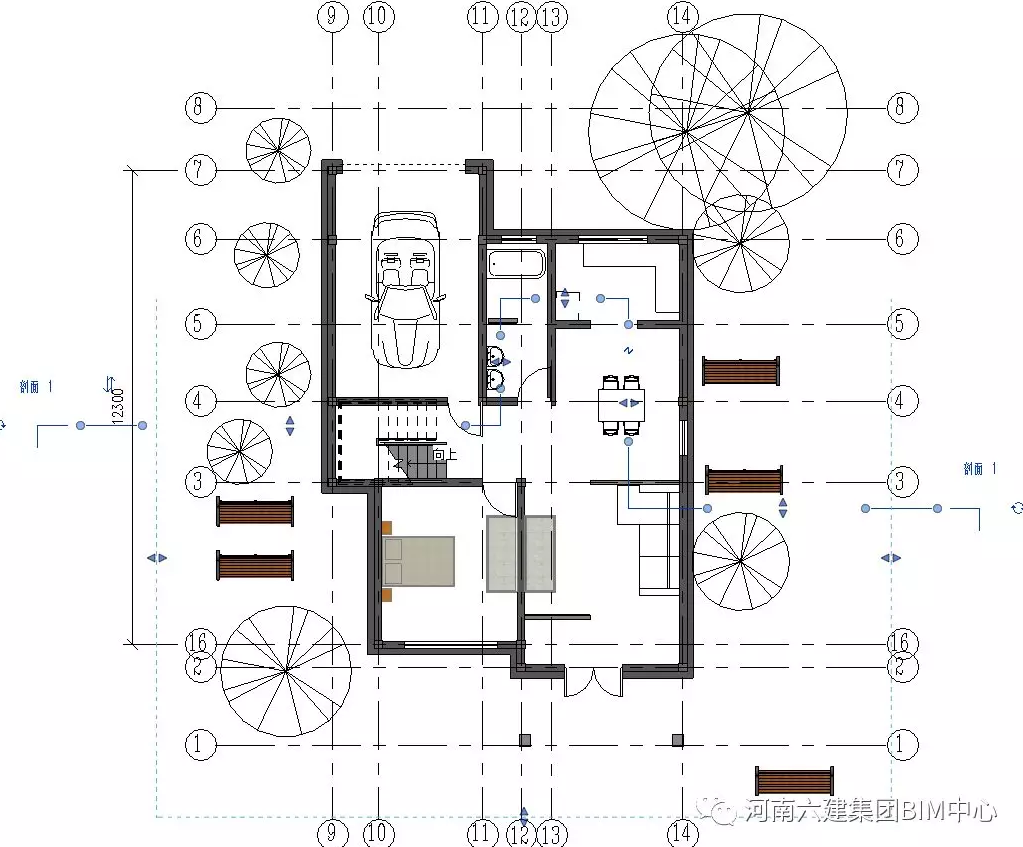

02、選中剖切線，單擊【修改|視圖】面板中的【拆分線段】，此時，鼠標變成一把小刀形狀，單擊剖切線上合適的位置，剖切線就會拆分成兩段，拖動鼠標將其中一段拖動到要剖切的位置。

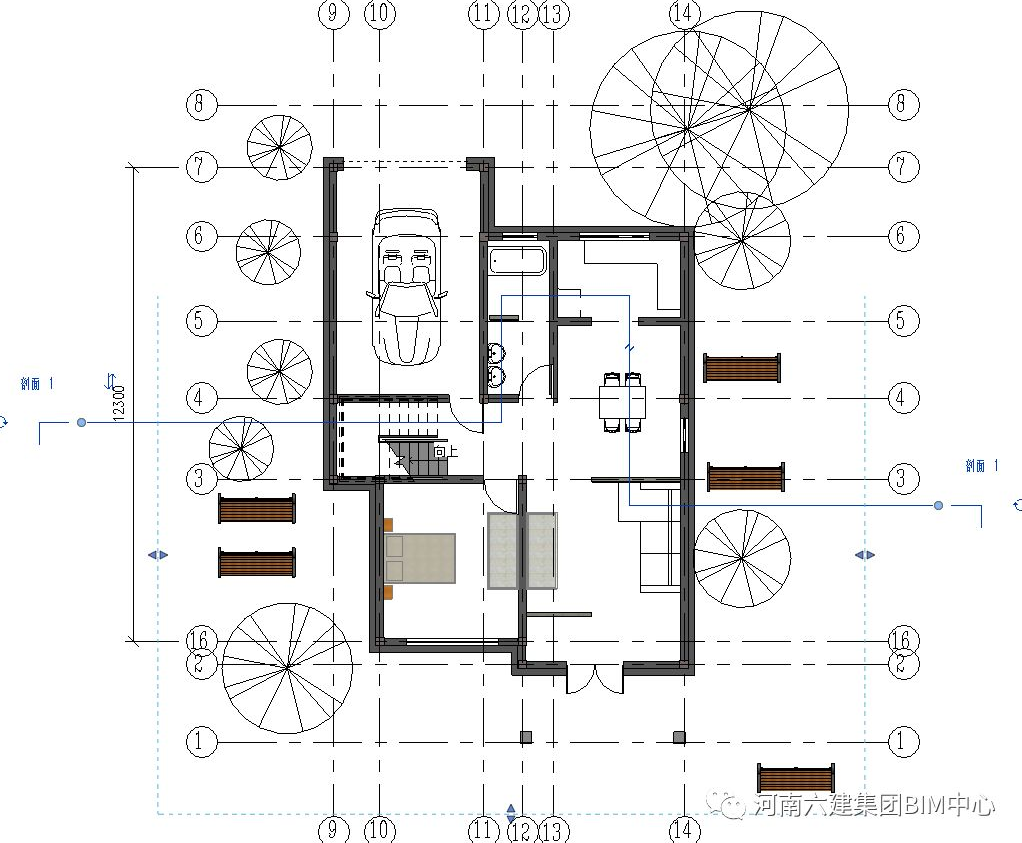

03、拖動到大致位置后，如果這樣的顯示方式不太滿足我們的要求，我們可以對其進行進一步修改，單擊下圖所示的折斷線(線段間隙)：

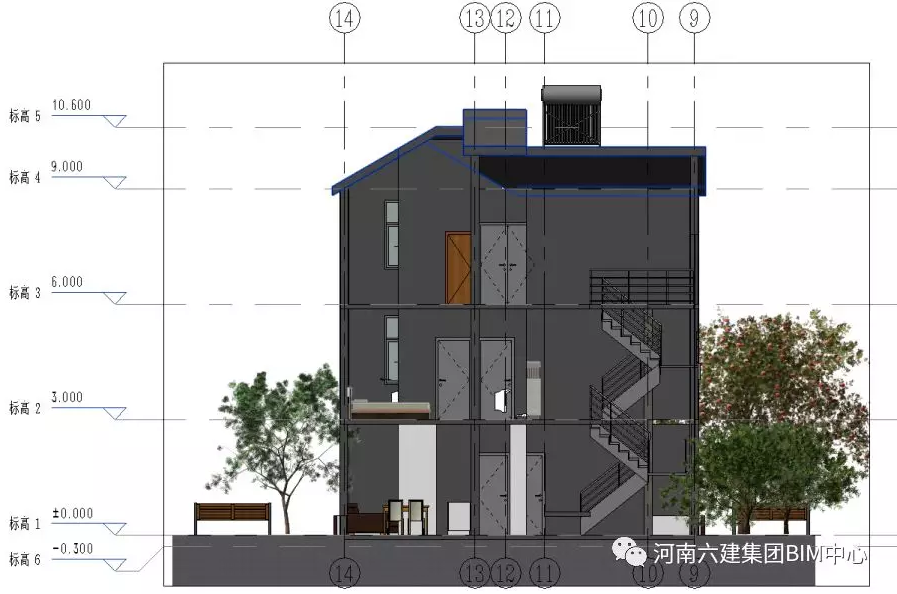

04、此時，剖切線會變成如下圖所示的多段線，并且每條線的端點都有一個藍色的圓點，我們就是通過拖拽這些圓點來調整線段的長度，調整之后，階梯剖面就創建完成啦，如下圖所示：
