    今天我們來詳細說下基于填充圖案的公制常規模型，也就是有規律填充的一個單元。

    填充圖案需要配合體量來使用，體量可以在項目中建立，也可以在族里建立；填充圖案是在體量的一個面上進行分割之后選擇填充。

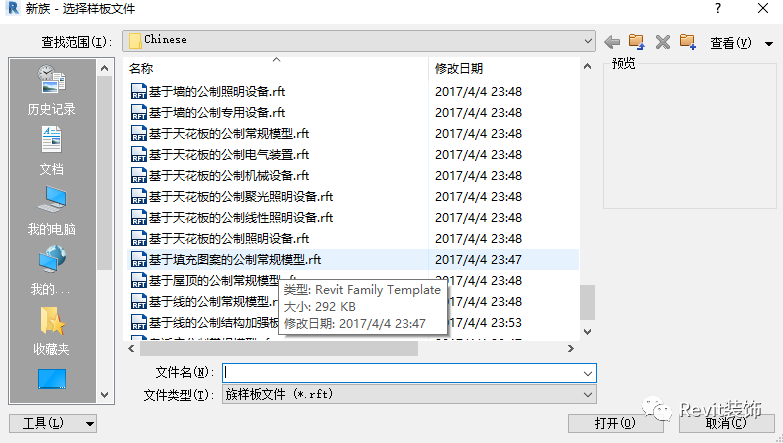

    在Revit，新建族中選擇基于填充圖案的公制常規模型；

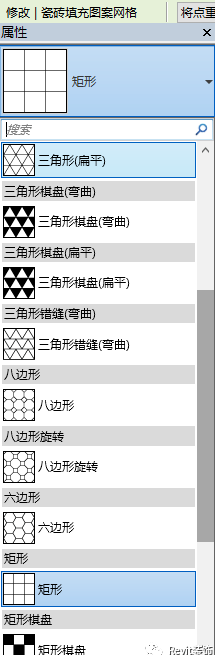

    打開，選擇填充網格，系統中給的填充樣式有很多，基本可以滿足我們的需求。還可以調整水平和垂直的間距。

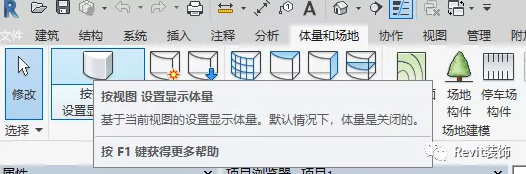

    接下來我們就來說說創建體量，工具欄體量和場地，內建體量，取個名字，就可以在項目里創建體量，

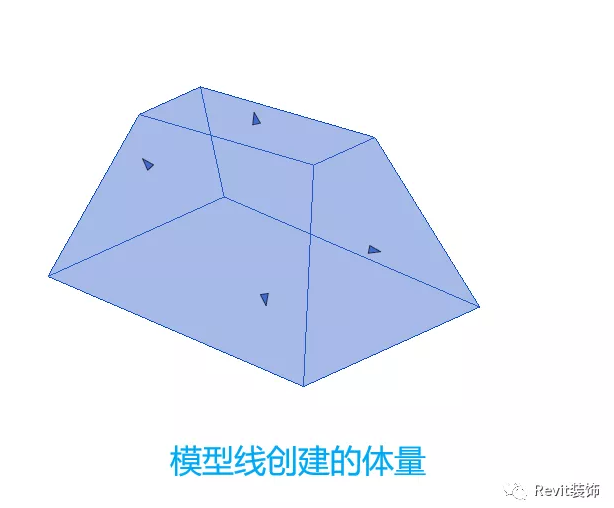

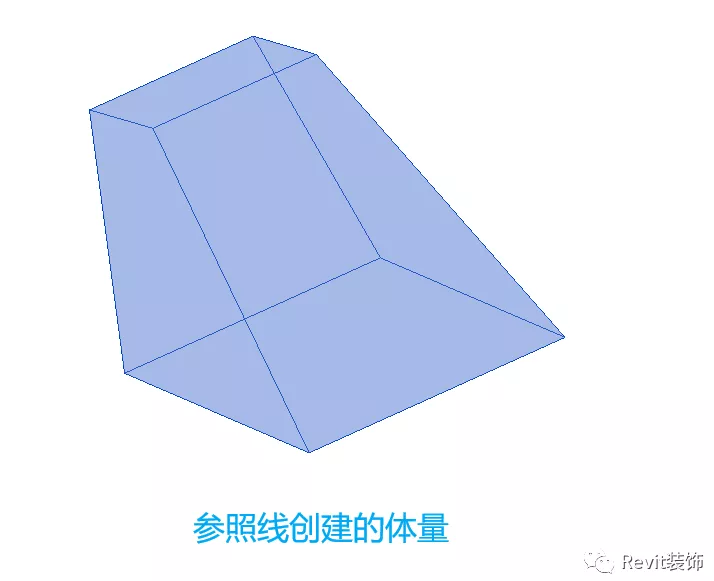

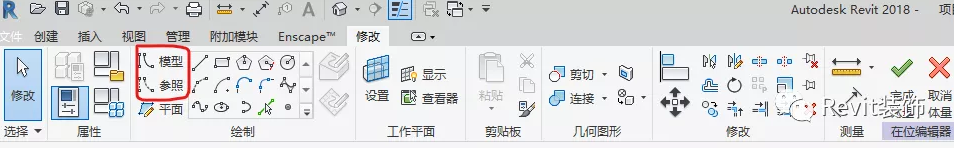

    這里的模型線和參照線都可以創建體量，兩者的區別就是模型線是在三維視圖中可以見的線，而參照線是用于約束的。最主要區別看圖：

    由實踐可知，模型線創建體量后可拉伸；而參照線不可以。但是在對面進行編輯時不影響，操作步驟都是一樣的。

    接下來就正式開始了。

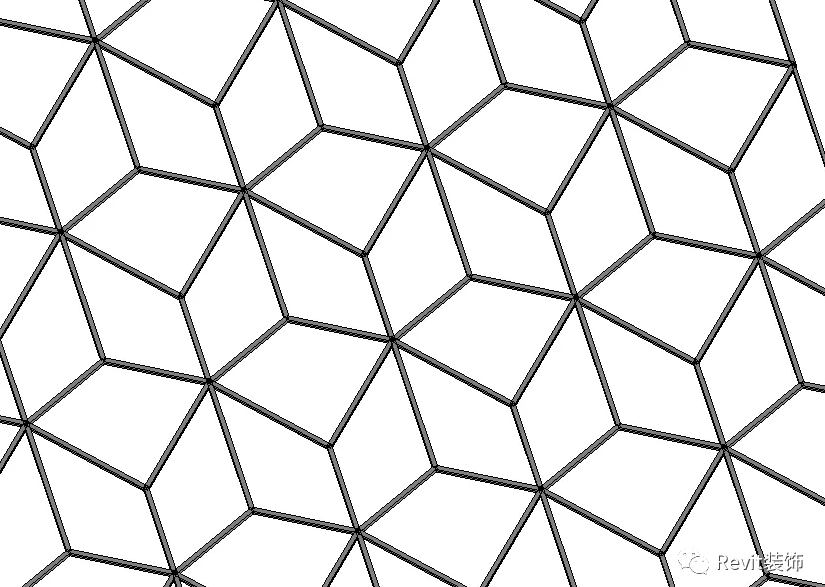

    咱們來做下下圖

    直接先建族，然后在體量中進行填充。

    觀察上圖，可以看得出用六邊形填充簡單，

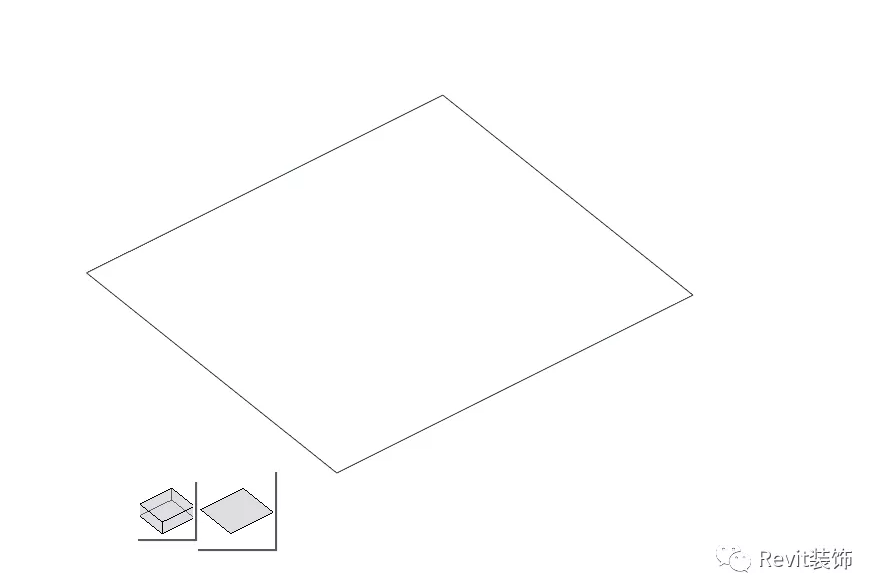

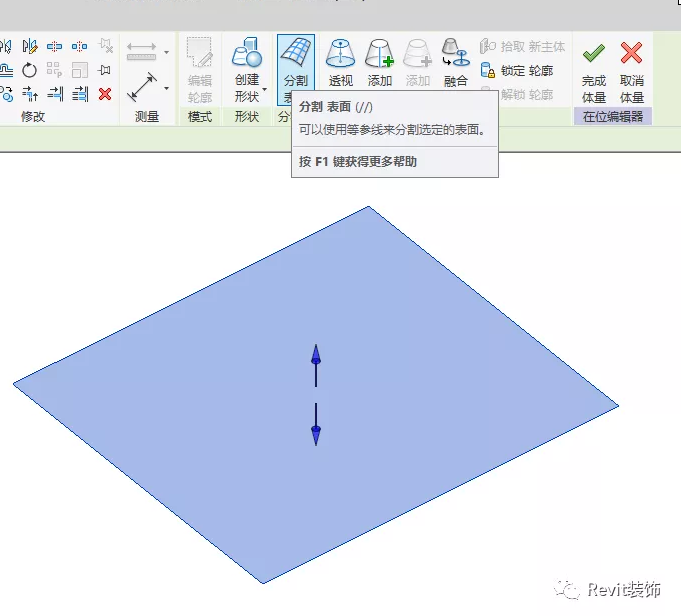

    轉到項目中，新建一個面體量，選中4個參照線（4圖），點擊創建形狀，實心形狀，第一個是體，第二個是面。選擇面，生成面（5圖）。Tab鍵選擇面，分割表面（6圖）。

    4圖

    5圖

    6圖

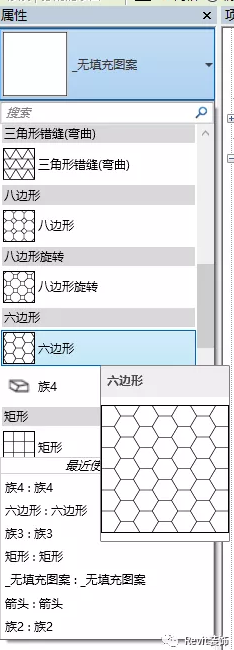

    選擇分割的網格，選擇六邊形下剛剛載入的族，

    雖然沒有進行等邊分，但是原理是這樣的原理。

    細心觀察圖案的規律，選擇合適的填充圖案進行制作，最后進行填充，像類似于這樣的重復性的圖案，也可以用幕墻嵌板來實現，只是這種方法的自由度相對于幕墻嵌板來說比較高，所以我們選擇這種方法。
