一般情況下多邊形與圓融合會出現如圖所示效果，是因為多邊形的頂沒有平均分布在圓上，下面講解如何解決圓與多邊形融合的問題。

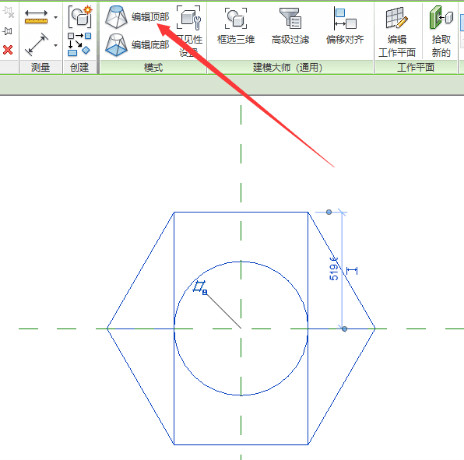

1、繪制完這樣的模型后，返回參照標高，選中模型，點擊“編輯頂部”，如圖所示。

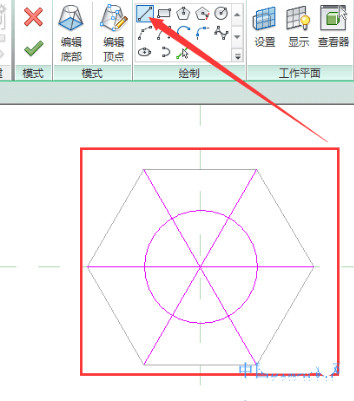

2、用直線連接多邊形對角(若多邊形是奇數邊，連接圓心與多邊形頂點)，如圖所示。

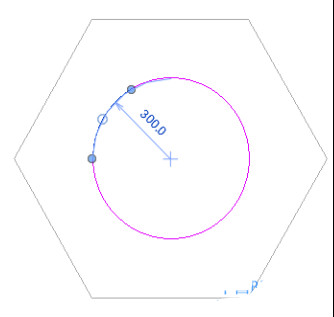

3、點擊拆分圖元命令，在直線與圓的交點進行拆分，并**繪制的對角直線，如圖所示。

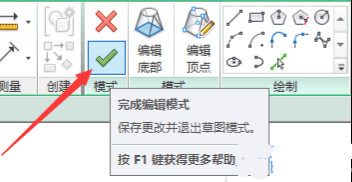

4、點擊完成編輯模式，這類問題就解決了，如圖所示。
意義：通過學習上述講解，解決了圓與多邊形融合的問題，方便在創建適合工程項目的族。
