用Revit做圖例，主要指哪些表達呢?建筑的門窗表、門的開啟方向、機電的設備、閥件圖例;那么通常如何在Revit的族中做出正確的表達呢?一般有以下兩種做法;
做法一：直接在做族界面中，平面、立面的各個視圖上，用線、文字、填充工具來直接繪制;
這種做法，現在也是很常見的，通常適用于三維模型在平面或立面的表達基本上已經滿足了Revit的圖例需求，只需要添上幾條線即可完成圖例的表達要求;
不過，這種做法的弊端也存在，一方面，3D常規模型中無法直接加入“填充區域”，這樣就間接導致了需要填充的效果做法需要利用其他的功能，另一方面，誤操作模型線和詳圖線的功能，也會導致3D模型中存在雜亂的線表達;此外，部分2D線的參數控制方式，可能會因為3D族的制作時因為參照帶入過多而發生混亂現象;而且，倘若需要注釋比例效果的時候，直接這種二維補線的做法未必會達到效果;
做法二：利用“詳圖項目”族或者“常規注釋”族，繪制圖例的表達效果，并以嵌套族的形式，展示在平面或者立面視圖中;
其實，個人比較推薦這種【Revit圖例的做法】特別是針對那些平面圖例有明確要求的族——諸如機電閥件、帶角度的平面圖例等;利用“公制詳圖項目”或“公制常規注釋”，繪制時可以應用到各種合理的2D族功能——文字、文字標簽、符號線、填充、遮罩等;繪制完成后，需要注意以下幾點;

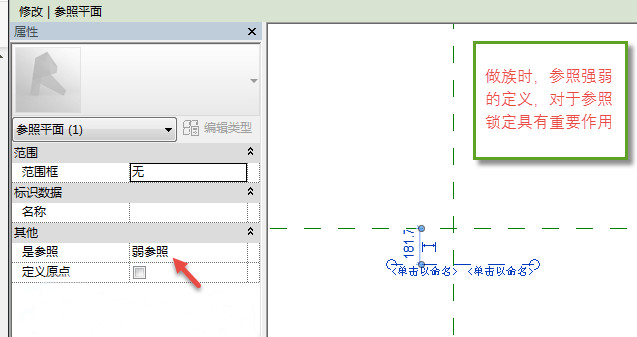

1、把握好參照的等級，方便嵌套進3D族的時候，可以拾取到正確的參照，方便鎖定設置;
2、嵌套進3D族之后，注意映射正確的參數;方便參數聯動;

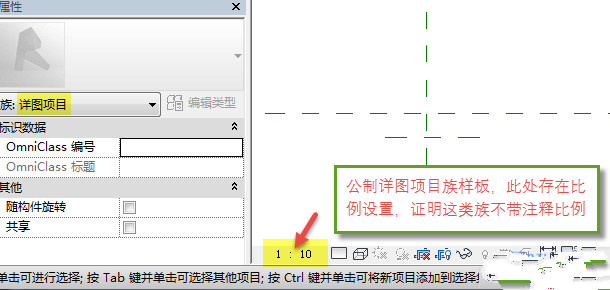

3、選用“公制詳圖項目”樣板做出的嵌套圖例族，不存在注釋比例，通常用于帶有真實比例尺寸的那些3D族——比如雙線圖的風管閥件、門窗的開啟方向圖例;

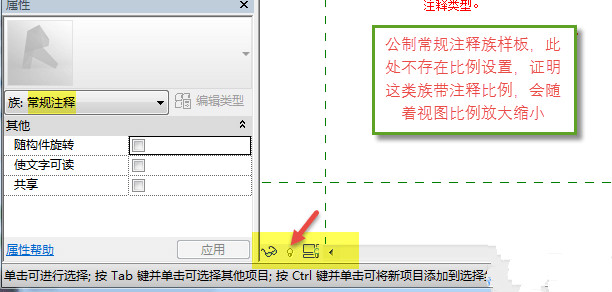

4、選用“公制常規注釋”樣板做出的嵌套圖例族，存在注釋比例，會因為視圖的比例產生放大縮小現象;所以需要注意定義這類圖例的尺寸大小時，要把比例因素也要考慮進去;帶有注釋比例的圖例通常用于單線圖上的管道閥件、管道附件等3D族當中;
5、在Revit調整可見性的時候，往往會因為誤關掉了“詳圖項目”“常規注釋”的可見性開關，導致平面圖上的圖例不顯示現象;需要明確的是他們雖然是嵌套族的形式存在于了3D族當中，但是載入Revit項目模型后，依然會歸類于“詳圖項目”或“常規注釋”;
