    等徑T型三通

    1.新建族文件——選擇族樣板，族樣板選擇公制常規模型。

    2.編輯族類別和族參數——族類別選擇管件，族參數中零件類型修改為T形三通，其他族參數可以根據自己需要進行修改。

    3.通過放樣功能創建管件主體模型。

    （1）在創建選項欄選擇放樣功能，選擇繪制路徑，在x軸上進行直線路徑的繪制。

    （2）用對齊命令把繪制好的路徑鎖定在x軸上。

    （3）在注釋選項欄選擇對齊命令，把路徑兩端到y軸進行尺寸標注，并進行等分。

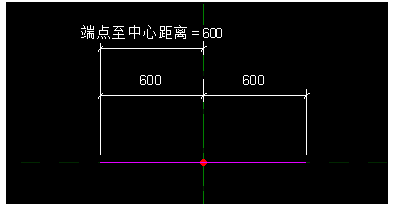

    （4）在一側添加尺寸標注，并創建實例標簽參數，將參數命名為“端點至中心距離”。

    （5）完成路徑編輯。

    （6）選擇輪廓，編輯輪廓，打開右立面或左立面，以軸線中點為圓心繪制一個圓。

    （7）在注釋選項欄選擇半徑命令，標注尺寸標注，并創建新的實例標簽參數，將參數命名為“管道外半徑”。

    （8）完成輪廓繪制，完成放樣。

    （9）再次進行放樣，編輯路徑，在y軸上繪制路徑。

    （10）用對齊命令把繪制好的路徑鎖定在y軸上，并把原點上的點鎖定在x軸和y軸上。

    （11）進行尺寸標注，并添加“端點至中心距離”、“角度”參數。完成路徑。

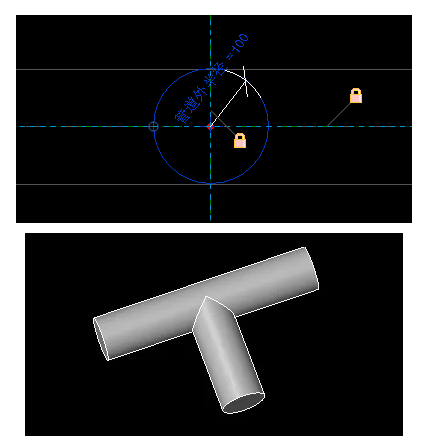

    （12）編輯輪廓，打開前立面或后立面，以軸線中點為圓心繪制一個圓。對圓進行中心標記可見，把圓心與x軸、y軸進行鎖定，進行半徑標注并添加“管道外半徑”標簽參數。完成輪廓。

    （13）完成放樣，完成管件主體模型。

    （14）用連接命令連接兩個放樣。

    4.設置參數、查找表格及公式。

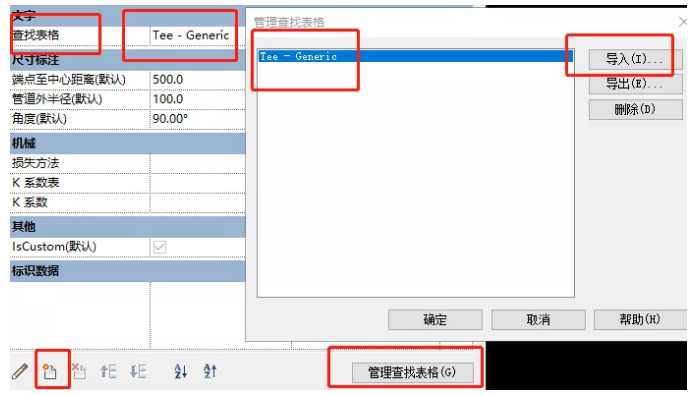

    （1）打開族類型，新建類型參數“查找表格”，分組方式為文字。在管理查找表格中添加對應表格，并把表格名稱填在查找表格參數值中。

    （2）根據表格信息，添加參數“公稱直徑”，“管道外徑”。

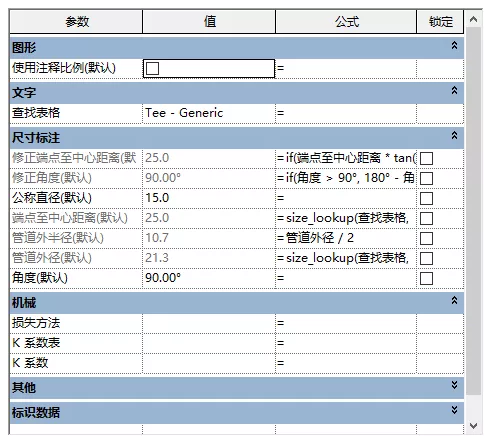

    （3）添加公式：

    管道外半徑=管道外徑/2

    管道外徑=size_lookup(查找表格,"FOD",公稱直徑+10.4mm,公稱直徑)

    端點到中心距離=size_lookup(查找表格,"CtE",公稱直徑*0.71+27.2mm,公稱直徑)

    注：查找表格公式=size_lookup(查找表格,查找值,查找失敗值,查找依據)

    （4）修正公式：當角度為45°時，管件會出現重合部分，為修正該問題，調整端點至中心距離。

    修正角度=if(角度>90°,180°-角度,角度)

    修正端點至中心距離=if(端點至中心距離*tan(角度修正/2)>管道外半徑,端點至中心距離,管道外半徑/tan(角度修正/2))

    注：if公式=（判別條件，符合條件運用此結果，不符合條件運用此結果）

    把尺寸標注的標簽更改為修正端點至中心距離。

    5.添加連接件

    （1）在創建選項卡添加管道連接件。

    （2）連接件系統分類設置為管件，并關聯相關參數。

    （3）連接上方兩個連接件并設為主鏈接件.

    6.完成T型三通，保存并載入項目。
