常見繪圖小問題:總是警告不可見?

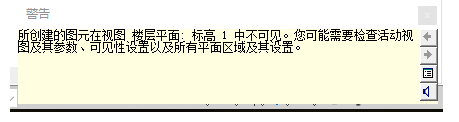

在建模時,我們經常會遇到這樣的警告對話框,如圖1。那我們應該如何解決這個問題呢?有以下幾個方面去查找問題。

圖1
第一,首先明確一點,我們的圖元肯定是繪制出來了,只是在當前視圖看不見,所以才彈出警告。

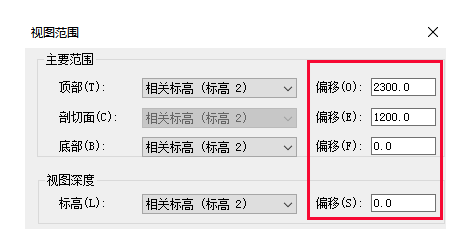

第二,我們首先排查【視圖范圍】,之前我們寫過視圖范圍的應用,這里就不再細講,簡單舉例說明。

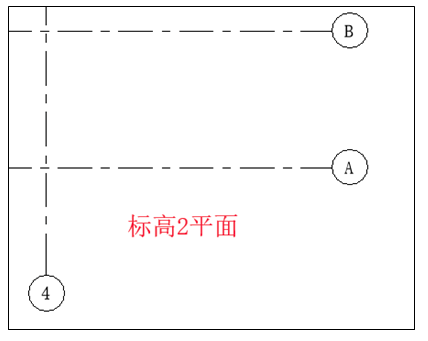

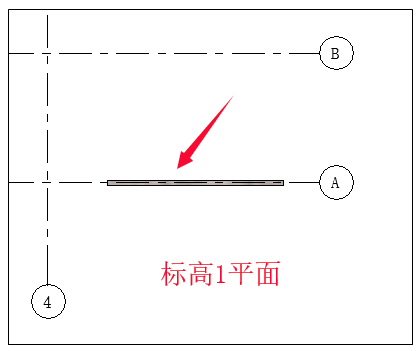

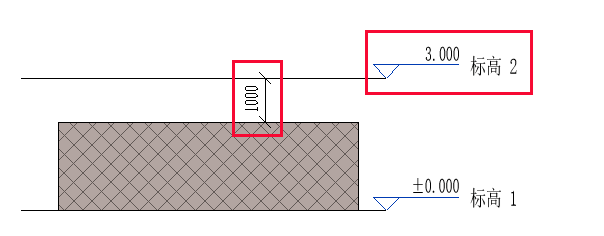

圖2
第三,排除了【視圖范圍】設置之后,仍舊看不見圖元,那么原因只能是被隱藏了。在Revit里面,隱藏構件有3種情況:

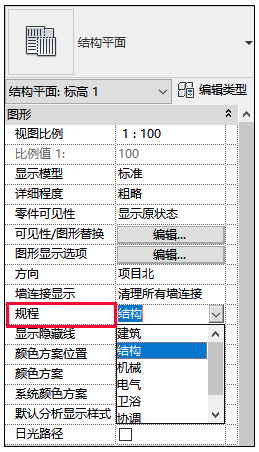

(1)規程:對應的規程有對應的顯示原則,例如結構規程下會隱藏非結構屬性墻體,其中【協調】會顯示所有,如果你拿不準設置什么規程,直接使用協調即可。

圖3

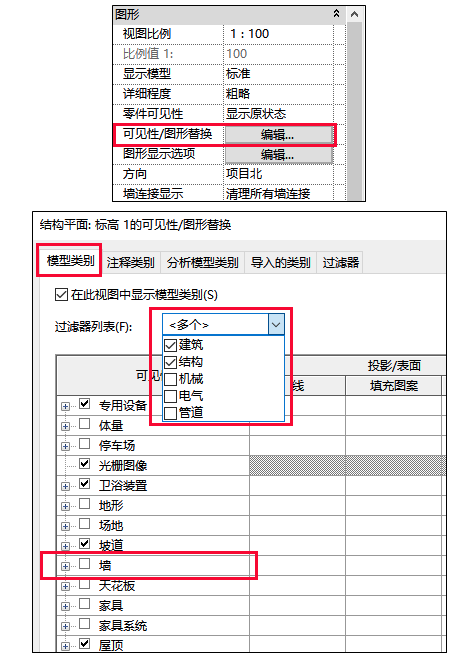

(2)可見性/圖形替換:該對話框列出了模型中的所有類別,該類別前面可見性未勾選,則表示視圖內該類別不可見。如,【墻】前面的對勾未勾選,則在當前視圖下,所有類型的【墻】皆不可見。

圖4

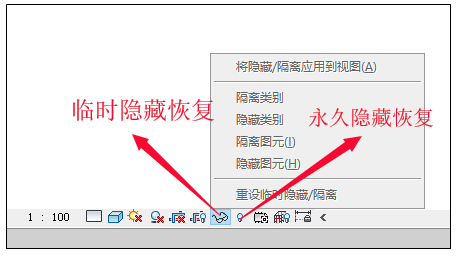

隱藏命令:隱藏分臨時隱藏和永久隱藏。臨時隱藏在視圖控制欄中的【小眼鏡】,單擊【重設臨時隱藏/隔離】即可恢復。永久隱藏則需在點亮下面【小燈泡】的情況下去恢復顯示。
