Revit梁連接的設置
在繪制梁的時候，多梁連接處通常會有需要處理梁的連接，而Revit會自動連接，但連接效果不理想，那么我們應如何設置梁按我們的要求進行的連接。

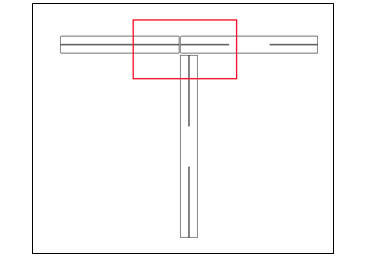

圖1

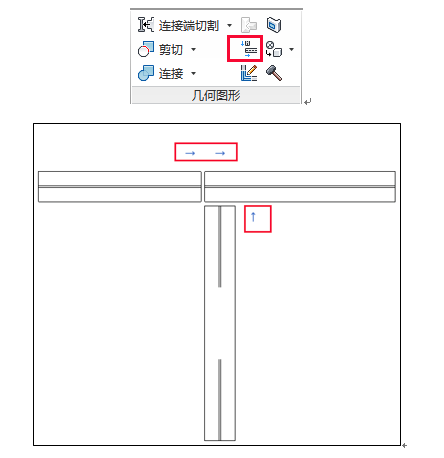

使用【修改】選項卡【幾何圖形】面板，找到【梁/柱連接】按鈕，點擊之后，在對應的連接位置出現小箭頭【→】，點擊小箭頭，將各梁進行連接，如圖2、3所示
圖2

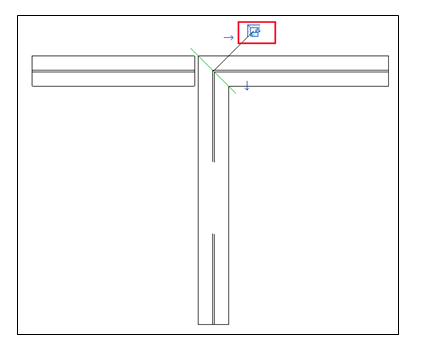

圖3
注意：在斜接的情況下，共享該連接的其他任何梁都將從斜接處縮進。或者，單擊“斜接鎖定”可將幾何圖形鎖定在“中等”/“精細”詳細程度。

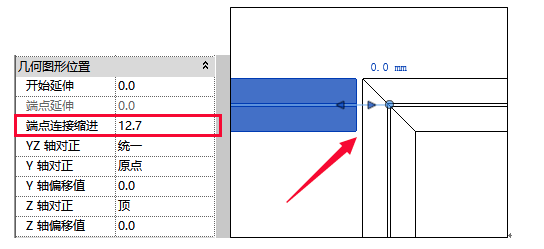

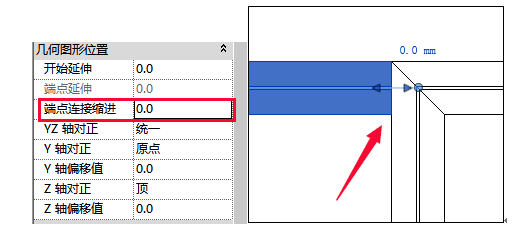

關于梁之間的縫隙問題，是因為在屬性里面，默認設置是有連接縮進的，修改為0之后，便沒有縫隙了，如圖4、5
圖4
圖5
