巧換外觀顏色-過濾器

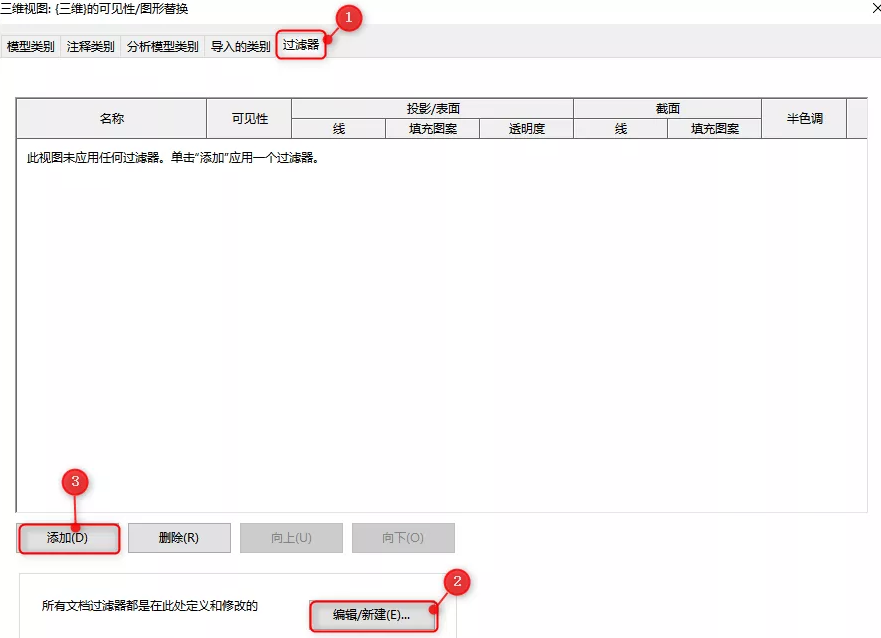

同樣以系統墻為例,進入到“可見性/圖形替換”對話框,選擇“過濾器”,如圖1所示:

(圖1)
①過濾器;
②編輯新建:新建過濾器;
③添加:添加新建的過濾器。

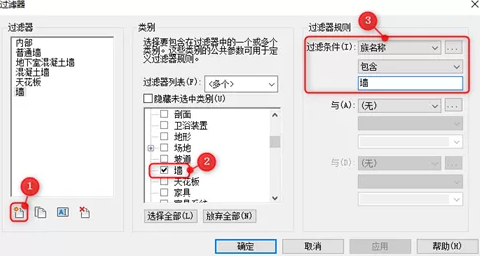

點擊“編輯新建”,進入到新建過濾器對話框,如圖2所示:

(圖2)
①:新建墻過濾器;
②:選擇墻類別;
③:根據所需設置過濾條件。
新建完成后,點擊確定,回到過濾器對話框中,點擊添加,進入到“添加過濾器”對話框,如圖3所示:

(圖3)
①選擇新建的過濾器:墻
②編輯/新建:進入到過濾器對話框,在這里可以對過濾器進行編輯、新建。
點擊確定,過濾器添加完成,投影表面、截面,同上章節設置相同,設置完成,如圖4所示:

(圖4)
