Revit項目中如何過濾掉自己不想要的模型。在建模的過程中，會遇到一個項目中同時有多個模型。那如何快速過濾掉不想要的模型呢?下面來做簡單講解。
1.打開一個項目，點擊“管理”選項卡下“選擇”面板下“編輯”命令，如圖所示。

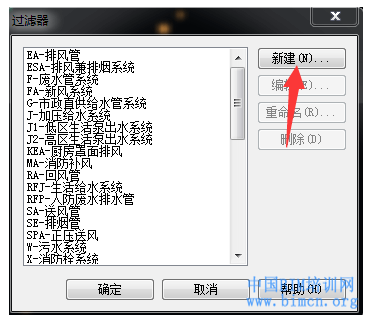

2.在彈出的過濾器對話框中點擊“新建”命令，如圖所示。

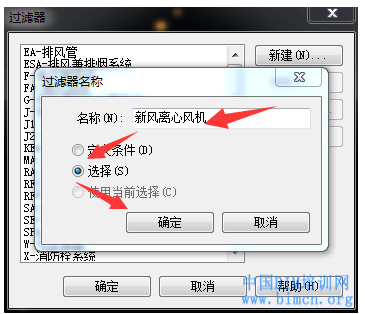

3.在彈出的“過濾器名稱”對話框中，名稱改為“新風離心風機”，再勾選“選擇”，后點擊“確定”，如圖所示。

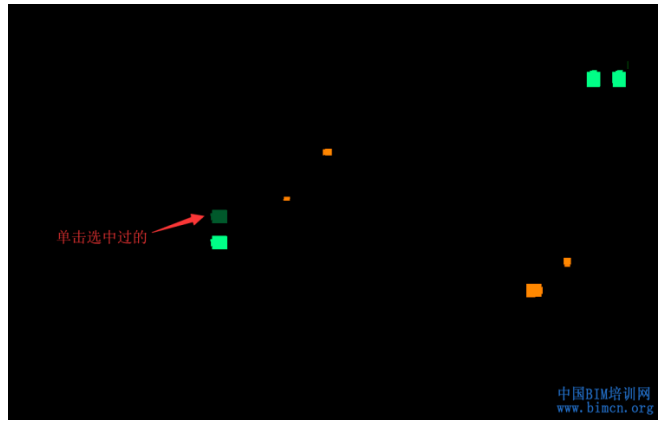

4.鼠標旁有兩個+號，點擊“新風離心風機”族，族將變成灰選，選擇所有新風離心風機(可以選擇你所需要過濾掉的任意模型)，如圖所示。
5.選擇完之后，點擊“編輯選擇集”中的“完成選擇”，如圖所示。

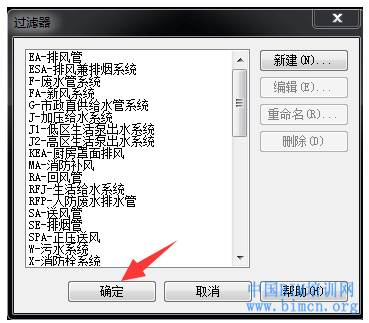

6.在彈出的“過濾器”對話框中單擊“確定”命令，如圖所示。

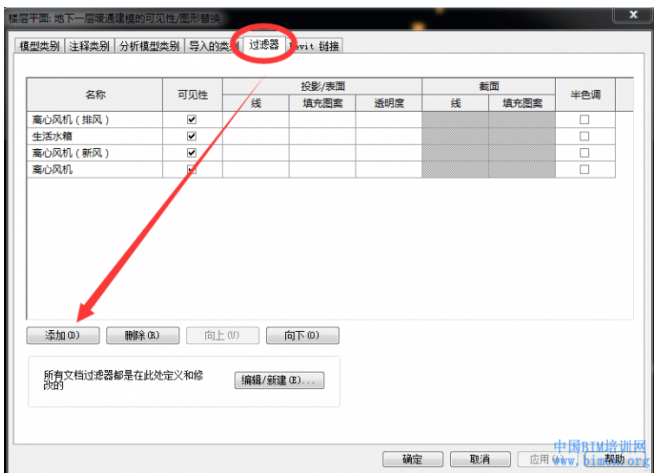

7.過濾器建成了，單擊可見性/圖形替換上“編輯”按鈕，在彈出的“可見性/圖形替換”對話框中點擊“過濾器”按鈕，點擊“添加”，如圖所示。
8.在彈出的“添加過濾器”對話框中選擇剛剛新建的“新風離心風機”過濾器，點擊“確定”，如圖所示。

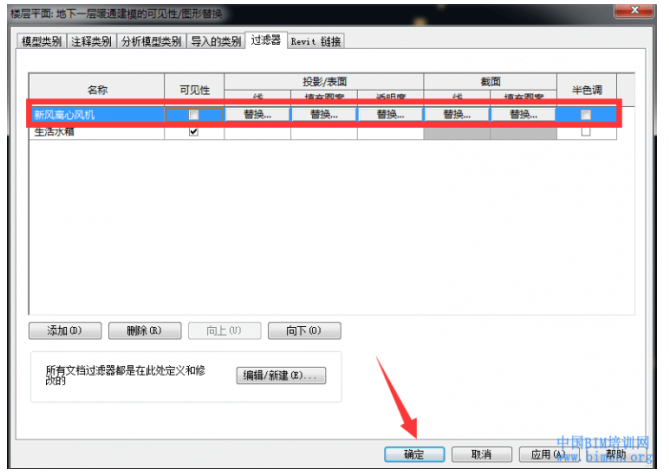

9.在彈出的“可見性/圖形替換”對話框中將“新風離心風機”的可見性取消勾選，后單擊“確定”，如圖所示。
10.模型中的新風離心風機就過濾掉了，(也可以過濾掉你所不需要的任意模型)。
意義：快速過濾掉多余的模型，加快軟件運轉，方便建模。
